Paplašināšanas slots Intel CYP1URISER2KIT Savietojamība M50CYP1UR212 M50CYP1UR204

Intel CYP1URISER2KIT ir paplašināšanas slotu komplekts saderīgām Intel serveru sistēmām (M50CYP1UR212 un M50CYP1UR204). Tas nodrošina divu slotu PCIe NVMe paaugstinājuma karti un starplikas karti, kas paredzēta darbam ar paaugstinājuma slotu Nr. 2, ļaujot atbalstītajos serveru korpusos pievienot papildu PCIe ierīču savienojamību.

Priekšrocības

Šajā komplektā ietilpst starplikas paaugstinājuma kartes iespiedshēmas plate (PCBA), divu slotu PCIe NVMe paaugstinājuma kartes iespiedshēmas plate (PCBA) un PCIe starplikas kabelis, kas ļauj caur norādīto paaugstinājuma slotu uzstādīt divas PCIe NVMe ierīces. Konstrukcija ir paredzēta integrācijai ar minētajiem Intel serveru modeļiem, lai paplašinātu atmiņas vai paātrinātāju iespējas, saglabājot sistēmas savietojamību un formas faktoru.

Piemērots

• PCIe NVMe ierīču kapacitātes paplašināšanai Intel M50CYP1UR212 sistēmās
• PCIe NVMe ierīču kapacitātes paplašināšanai Intel M50CYP1UR204 sistēmās
• Serveru konfigurācijām, kurām nepieciešama papildu divu slotu PCIe savienojamība caur paaugstinājuma slotu Nr. 2

Galvenās specifikācijas

• Zīmols: INTEL
• Ražotāja daļas numurs (MPN): CYP1URISER2KIT
• EAN: 5032037210218
• Saderīgs ar: Intel serveru sistēmām M50CYP1UR212, M50CYP1UR204

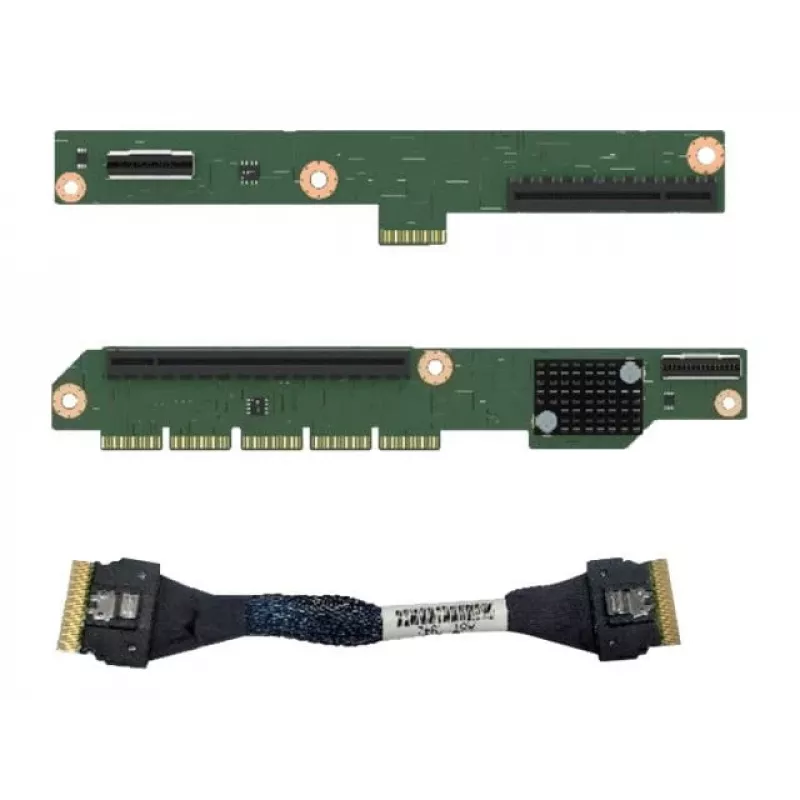

• Saturs: (1) starplikas paaugstinājuma kartes iespiedshēmas plate (PCBA), (1) PCIe NVMe paaugstinājuma kartes iespiedshēmas plate (PCBA), (1) PCIe starplikas kabelis
• Slots: tikai paaugstinājuma slotam Nr. 2
• Nodrošinātie sloti: divu slotu PCIe NVMe

Lietošana

Uzstādiet starplikas paaugstinājuma karti un PCIe NVMe paaugstinājuma karti serverī saskaņā ar servera ražotāja aparatūras uzstādīšanas vadlīnijām, nodrošinot savienojumu ar paaugstinājuma slotu Nr. 2. Izmantojiet komplektā iekļauto PCIe starplikas kabeli, lai savienotu plates atbilstoši prasībām. Pārbaudiet mehānisko fiksāciju, nostipriniet ar piemērotiem stiprinājumiem un pārliecinieties, ka kabeļu izvietojums netraucē citiem komponentiem. Pēc fiziskās uzstādīšanas ieslēdziet sistēmu un pārbaudiet programmaparatūras/BIOS un operētājsistēmas ierīču sarakstus, lai pārliecinātos, ka jaunās PCIe NVMe ierīces tiek atpazītas.
