SAS kabelis Intel CYPCBLSL112KIT

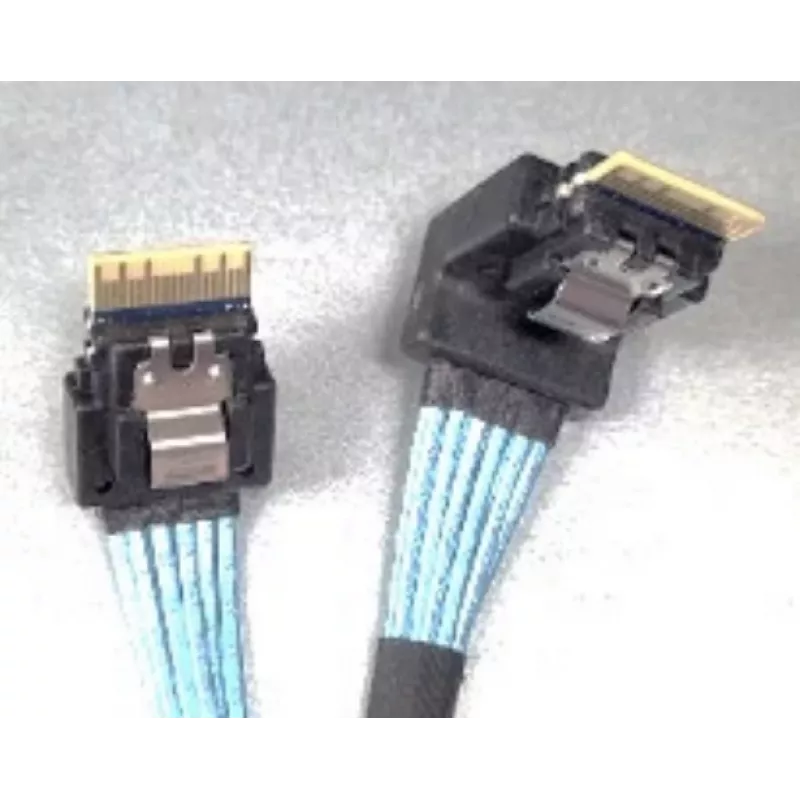

Kabeļu komplekts Intel CYPCBLSL112KIT 1U 12 × 2,5” sistēmai (M50CYP1UR212) nodrošina SlimSAS sadalītāju savienojumus, lai atbalstītu PCIe NVMe diskus priekšējā disku nodalījumā. Komplektā ietilpst četri dažāda garuma sadalītāju kabeļi, kas savieno Intel servera plates SlimSAS CPU savienotājus ar HSBP SlimSAS SSD savienotājiem, nodrošinot pareizu maršrutēšanu un savienojamību NVMe SSD diskiem norādītajā Intel servera platformā.

Priekšrocības

Intel CYPCBLSL112KIT satur speciāli izstrādātus SlimSAS sadalītāju kabeļus, kas atbilst Intel Server M50CYP un Server Board M50CYP savienotāju izkārtojumam, nodrošinot saderību un pareizu signāla maršrutēšanu. Ir iekļauti vairāki kabeļu garumi, lai pielāgotos iekšējai kabeļu maršrutēšanai 1U korpusā un samazinātu lieko kabeļu nokarumu. Komplekts atbalsta PCIe NVMe diskus priekšējā disku nodalījumā, pārveidojot un sadalot SlimSAS saites uz atbilstošajiem HSBP SSD savienotājiem.

Piemērots

• 1U 12 × 2,5” Intel M50CYP servera sistēmām, kurām nepieciešama priekšējā nodalījuma NVMe disku savienojamība
• Servera plates SlimSAS CPU savienotāju savienošanai ar HSBP SlimSAS SSD savienotājiem
• Servera apkopei vai uzlabojumiem, kur nepieciešams atbilstošs Intel MPN CYPCBLSL112KIT savienotāju izkārtojums

Galvenās specifikācijas

• Ražotājs: Intel
• MPN: CYPCBLSL112KIT
• EAN: 5032037213141
• Saderīgā platforma: Intel Server M50CYP / Server Board M50CYP
• Mērķis: SlimSAS sadalītāju kabeļi, lai atbalstītu PCIe NVMe diskus priekšējā disku nodalījumā
• Iekļautie kabeļi un garumi: 1 × 412/420 mm, 1 × 400/392 mm, 1 × 350/342 mm, 1 × 312/320 mm (sadalītāju kabeļi)

Kā lietot

Identificējiet atbilstošos SlimSAS savienotājus uz servera plates (CPU0 un CPU1 A–D) un HSBP SlimSAS SSD savienotājus, kas norādīti SSD0–11. Novietojiet katru sadalītāja kabeli no servera plates savienotāju pāra uz atbilstošo HSBP SSD savienotāju, kā norādīts: 412/420 mm no CPU0 A/B uz SSD0-1, 400/392 mm no CPU1 C/D uz SSD10-11, 350/342 mm no CPU0 C/D uz SSD2-3 un 312/320 mm no CPU1 A/B uz SSD8-9. Pārliecinieties, ka savienotāji ir pilnībā ievietoti, un nostipriniet lieko kabeli, lai izvairītos no gaisa plūsmas traucējumiem. Izslēdziet sistēmu un ievērojiet standarta elektrostatiskās izlādes (ESD) piesardzības pasākumus, uzstādot vai noņemot kabeļus.

Ieteikumi
