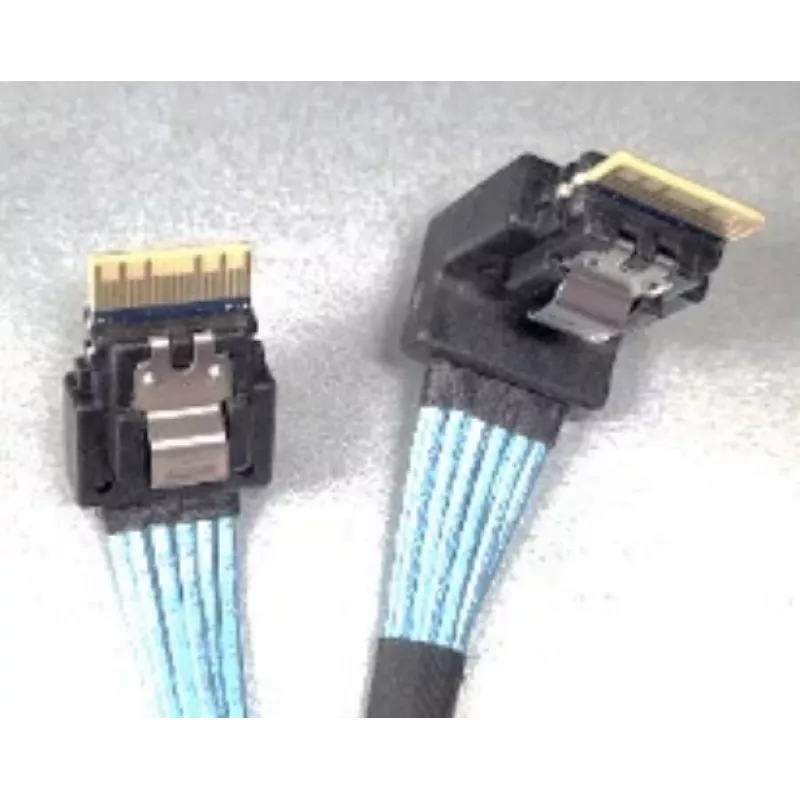

SAS kabelis Intel CYPCBLSL216KIT SlimSAS uz SlimSAS

SAS kabelis Intel CYPCBLSL216KIT SlimSAS uz SlimSAS ir SlimSAS sadalītāju kabeļu komplekts, kas paredzēts Intel serveru sistēmām (saderīgs ar Intel Server M50CYP un Intel Server Board M50CYP). Komplekts ļauj novirzīt PCIe NVMe krātuvi uz priekšējiem disku nodalījumiem 2U M50CYP2UR x16 priekšējo disku nodalījumu sistēmā, savienojot CPU SlimSAS izejas ar HSBP SlimSAS SSD ieejām.

Priekšrocības

Komplektā ietilpst četri speciāli SlimSAS sadalītāju kabeļi ar dažādu garumu, lai atbilstu iekšējās servera maršrutēšanas vajadzībām un nodrošinātu pareizu savienojumu starp servera plates CPU SlimSAS portiem un HSBP SlimSAS SSD ieejām. Izmantojot SlimSAS uz SlimSAS savienojumus, tiek saglabāta signāla integritāte PCIe NVMe krātuvei, un tas ir paredzēts tiešai saderībai ar norādītajiem Intel serveru modeļiem.

Piemērots

• PCIe NVMe krātuves novirzīšanai uz priekšējiem disku nodalījumiem 2U Intel M50CYP sistēmās
• Intel Server Board M50CYP SlimSAS CPU portu savienošanai ar HSBP SlimSAS SSD ieejām
• Serveru apkopei vai jauninājumiem, kam nepieciešami vairāki iekšējie SlimSAS savienojumi

Galvenās specifikācijas

• Modelis: Intel CYPCBLSL216KIT
• Savienotāja veids: SlimSAS uz SlimSAS (sadalītāju kabeļi)
• Iekļautie kabeļi un garumi (aptuveni): 275/255 mm sadalītājs, 305/325 mm sadalītājs, 360/340 mm sadalītājs, 240/260 mm sadalītājs
• Saderība: Intel Server M50CYP un Intel Server Board M50CYP; paredzēts 2U M50CYP2UR x16 priekšējo disku nodalījumu sistēmām
• MPN: CYPCBLSL216KIT
• EAN: 5032037213103

Kā lietot

Identificējiet atbilstošos CPU SlimSAS portus uz servera plates (CPU0 un CPU1) un HSBP SlimSAS SSD ieejas (kreisās un labās), kas norādītas SSD pozīcijām. Pievienojiet katru sadalītāja kabeli starp norādīto CPU x4 SlimSAS portu un atbilstošo HSBP x8 SlimSAS SSD ieeju, rūpējoties par kabeļu garumu saskaņošanu un maršrutēšanu, lai izvairītos no asiem līkumiem. Nostipriniet kabeļus korpusā pēc nepieciešamības un pārbaudiet savienojumus pirms sistēmas ieslēgšanas.

Ieteikumi

Uzstādiet un maršrutējiet kabeļus, kad serveris ir izslēgts un iezemēts, lai novērstu ESD. Izmantojiet iekļautās kabeļu garuma variācijas, lai samazinātu traucējumus un uzturētu pareizu gaisa plūsmu. Pārbaudiet saderību ar jūsu konkrēto Intel M50CYP sistēmas versiju un ievērojiet servera ražotāja vadlīnijas NVMe disku konfigurācijai.
