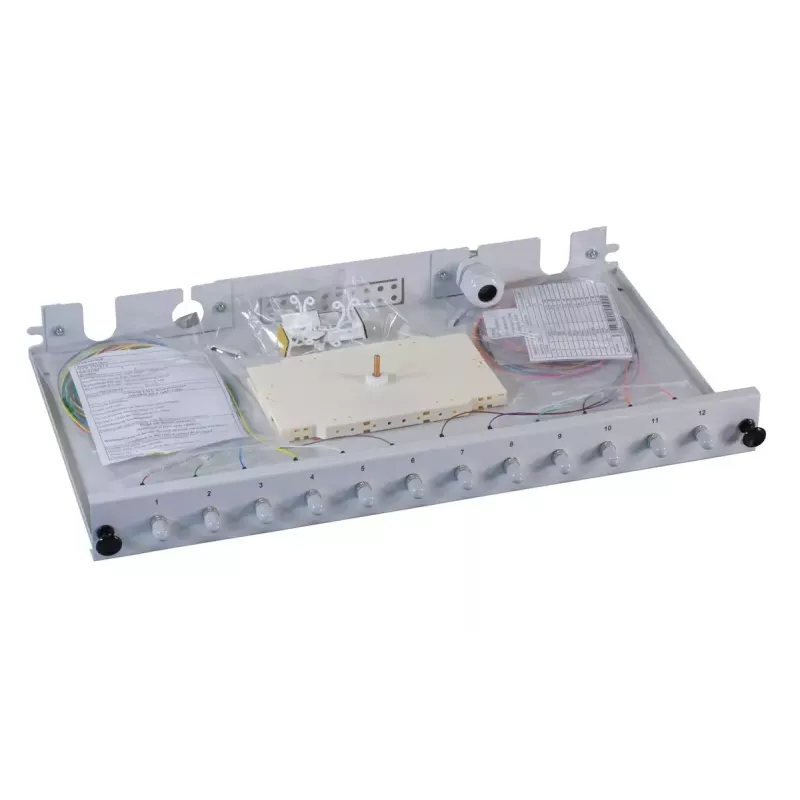

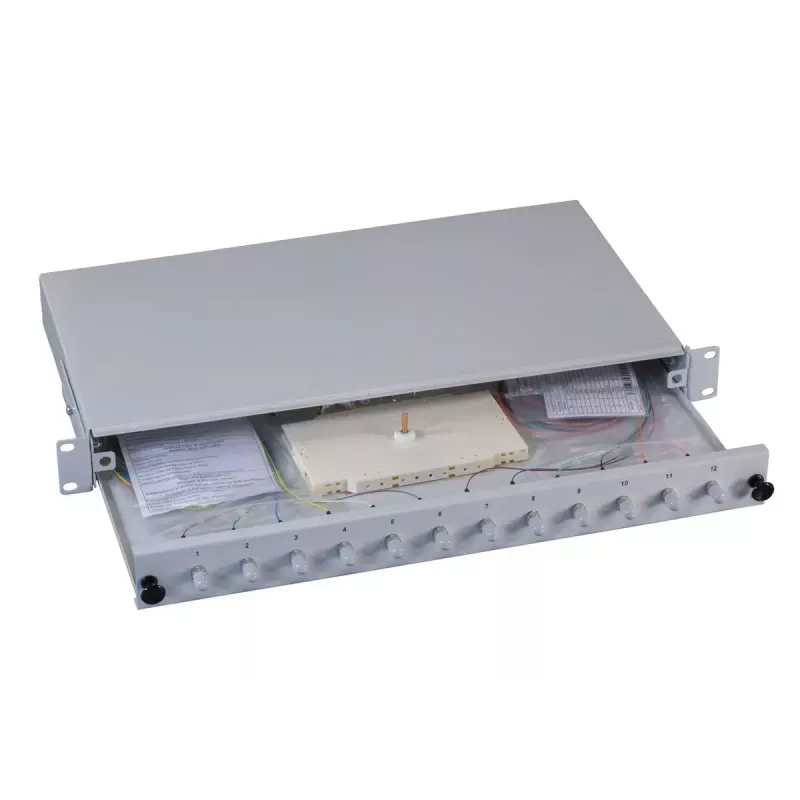

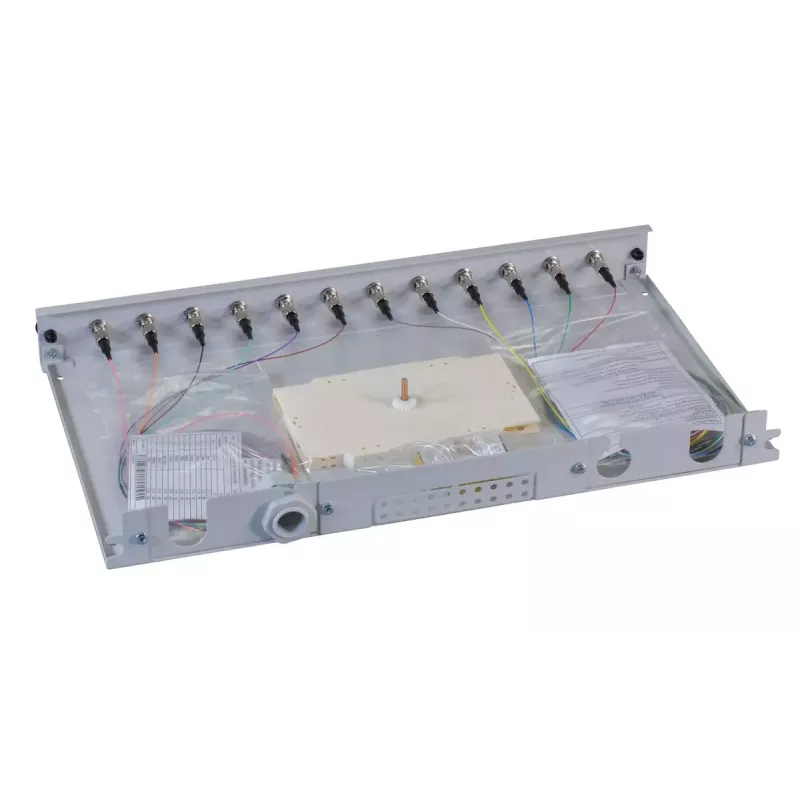

Patch panel 1U EFB Elektronik B71006.12OM4 — ST optiskie savienotāji, metāls, 483×44,5×244 mm

EFB Elektronik 1U metāla komutācijas panelis B71006.12OM4 ar ST optiskajiem savienotājiem ir plauktā montējams modulis, kas paredzēts optisko šķiedru galu sakārtošanai un aizsardzībai 19" iekārtu plauktos. Ar ārējiem izmēriem 483×44,5×244 mm un pelēku apdari iekārta nodrošina kompaktu, uzticamu korpusu līdz pat 12 ST tipa optisko šķiedru galiem. Panelis ir paredzēts strukturētajām kabeļu sistēmām telekomunikācijās, datu centros un biroju tīklos, kur nepieciešams uzticams optisko šķiedru savienojums un sakārtota kabeļu maršrutēšana.

Priekšrocības

Metāla konstrukcija nodrošina mehānisku izturību un aizsardzību pret nelieliem triecieniem, savukārt 1U formāts taupa vietu plauktā. Rūpnieciski uzstādītie ST savienotāji vienkāršo galu apstrādi un samazina uzstādīšanas laiku. Priekšējais izvietojums nodrošina ērtu piekļuvi pārslēgšanai un apkopei, bet neitrālais pelēkais pārklājums garantē saderību ar standarta plauktu estētiku. Kopējais dizains atbalsta sakārtotu kabeļu pārvaldību un palīdz novērst spriedzi uz optisko šķiedru savienojumiem.

Piemērots

• Telekomunikāciju iekārtu plauktiem centrālajos mezglos vai sakaru centros
• Serveru telpām un datu centru optisko šķiedru sadales paneļiem
• Biroju tīklu mugurkaula līnijām un strukturēto kabeļu skapjiem
• Laboratorijas un testēšanas vidēm, kur nepieciešami ST stila optisko šķiedru gali

Galvenās specifikācijas

• Formāts: 1U plauktā montējams panelis 19" plauktiem
• Savienotāja tips: ST optiskie savienotāji, līdz 12 pieslēgvietām
• Materiāls: metāla korpuss mehāniskai aizsardzībai
• Apdare: pelēks pārklājums standarta plauktu integrācijai
• Ārējie izmēri: 483 × 44,5 × 244 mm (P × A × D)
• Montāža: priekšējā montāža ar standarta plauktu skrūvju vietām

Kā lietot

Uzstādiet komutācijas paneli standarta 19" plauktā piemērotā augstumā un nostipriniet ar plauktu skrūvēm. Novadiet optisko šķiedru kabeļus uz aizmugurējo kabeļu ievadu, ievērojot minimālos liekuma rādiusus un izvairoties no pārmērīga sprieguma uz šķiedrām. Pabeidziet vai pievienojiet šķiedras ST savienotājiem priekšējā panelī, pēc tam marķējiet katru pieslēgvietu identificēšanai. Izmantojiet saderīgus pigtailus vai komutācijas auklas, lai savienotu paneļa pieslēgvietas ar aktīvo aprīkojumu vai sadales paneļiem. Pēc uzstādīšanas veiciet optiskos testus, lai apstiprinātu savienojamību un pieņemamus vājinājuma līmeņus.

Ieteikumi

Rīkojieties ar optiskajiem savienotājiem ar tīrām rokām un izmantojiet piemērotus tīrīšanas rīkus, lai novērstu piesārņojumu. Ievērojiet liekuma rādiusa vadlīnijas konkrētajam šķiedru veidam, nostipriniet kabeļus ar spriedzes samazināšanas elementiem paneļa tuvumā un regulāri pārbaudiet savienotājus un kabeļu maršrutus, lai nodrošinātu uzticamu tīkla veiktspēju.
