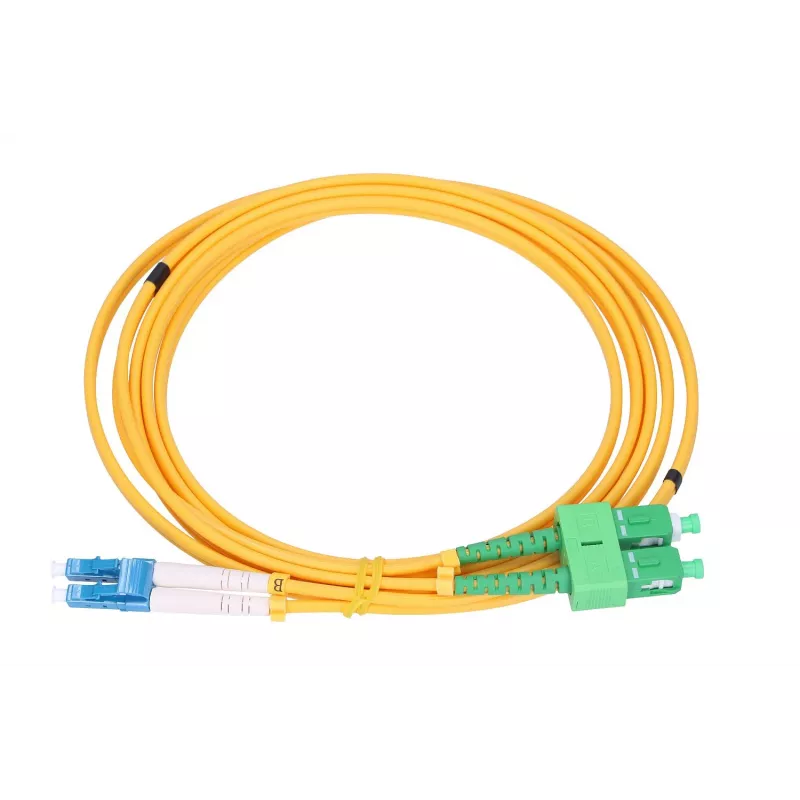

Patchcord Extralink SC/APC uz LC/UPC, vienmoda duplekss G.652D, 3 mm, 0,5 m

Patchcord Extralink SC/APC uz LC/UPC, vienmoda duplekss G.652D, 3 mm, 0,5 m ir vienmoda duplekss optiskais komutācijas kabelis, kas paredzēts īsiem savienojumiem telekomunikāciju, datu centru un FTTH vidēs. Kabelis izmanto ITU-T G.652D vienmodas optisko šķiedru 3 mm āra/iekštelpu konstrukcijā un ir terminēts ar SC/APC savienotāju vienā galā un LC/UPC savienotāju otrā. Kopējais 0,5 m garums nodrošina kompaktu duplekso saiti, kas piemērota ielāpu paneļiem, optiskajiem sadales rāmjiem (ODF) un tiešiem iekārtu savienojumiem, kur nepieciešama APC-UPC terminēšana.

Priekšrocības

Šis komutācijas kabelis nodrošina zemu zudumu, polarizācijas stabilu vienmodas savienojamību ar APC-UPC savienošanu, kas palīdz samazināt atgriezenisko zudumu SC/APC saskarnē, vienlaikus saglabājot uzticamu LC/UPC veiktspēju. Dupleksā konfigurācija atbalsta divvirzienu šķiedru pārus vienā kabeļa apvalkā, padarot kabeļu pārvaldību kārtīgu. Tā 3 mm kabeļa diametrs līdzsvaro mehānisko izturību un elastību, lai maršrutētu skapjos un korpusos, un precīzi terminētie savienotāji nodrošina atkārtojamu optisko veiktspēju un vieglu uzstādīšanu.

Piemērots

• Optisko iekārtu, piemēram, OLT, ONU/ONT, slēdžu un multivides pārveidotāju, savienošanai
• Ielāpu paneļiem un optiskajiem sadales rāmjiem (ODF)
• FTTH nolaižu un iekštelpu kabeļu sistēmām, kur nepieciešama APC-UPC terminēšana
• Īsu attālumu dupleksajām saitēm telekomunikāciju telpās un datu centros

Galvenās specifikācijas

• Šķiedras tips: vienmoda, G.652D (ITU-T)
• Konfigurācija: duplekss (divas šķiedras vienā apvalkā)
• Kabeļa diametrs: 3,0 mm
• Savienotāji: SC/APC vienā galā, LC/UPC otrā
• Pulēšana: APC uz SC (leņķveida), UPC uz LC (īpaši pulēta)
• Garums: 0,5 m kopā
• Tipisks pielietojums: iekštelpu/FTTH un datu centru ielāpu veidošana

Kā lietot

Novadiet ielāpu kabeli pa kabeļu pārvaldības ceļiem, lai izvairītos no asiem liekumiem un pārmērīgas stiepes slodzes. Izlīdziniet un ievietojiet SC/APC savienotāju attiecīgajā APC adapterī vai portā, pārliecinoties, ka atslēgas orientācija ieslēdzas pareizi; pēc tam pievienojiet LC/UPC savienotāju atbilstošajā UPC adapterī vai portā. Pirms optisko iekārtu ieslēgšanas pārbaudiet duplekso polaritāti un pareizu šķiedru savienošanu. Lai nodrošinātu labāko veiktspēju, uzturiet savienotāju gala virsmas tīras un pirms savienošanas pārbaudiet vai notīriet ar piemērotiem optisko šķiedru tīrīšanas rīkiem.

Ieteikumi

Uzglabājiet ielāpu kabeli brīvi satītu un izvairieties no liekšanas zem norādītā minimālā liekuma rādiusa. Izmantojiet putekļu vāciņus, kad savienotāji netiek izmantoti, un veiciet gala virsmu tīrīšanu ar bezplūksnu salvetēm un apstiprinātiem šķīdinātājiem, lai saglabātu zemu ievades zudumu un augstu atgriezeniskā zuduma veiktspēju SC/APC un LC/UPC saskarnēm.
