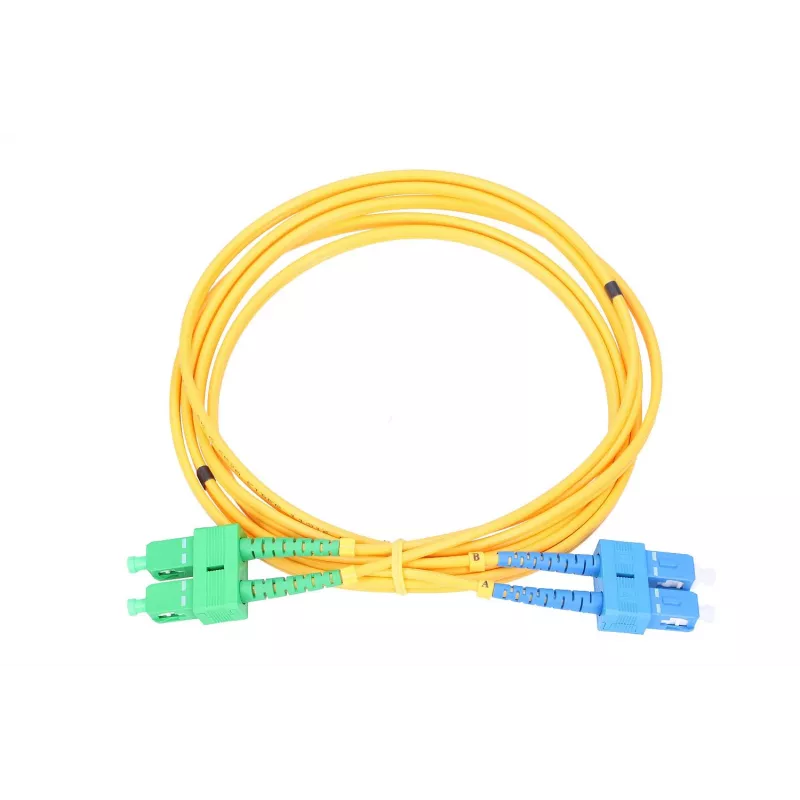

Patchcord Extralink SC/UPC - SC/APC PVC, Singlemode Duplex G.652D, 3 mm, 0.5 m

Patchcord Extralink SC/UPC - SC/APC PVC, Singlemode Duplex G.652D, 3 mm, 0.5 m ir rūpnīcā terminēts vienmoda dupleksais optiskās šķiedras ielāpu vads ar SC/UPC vienā galā un SC/APC otrā galā. Kabelis izmanto G.652D šķiedru un PVC apvalku, tā ārējais diametrs ir 3 mm un garums 0,5 m. Tas ir paredzēts FTTH instalācijām un īsiem starpsavienojumiem starp optiskajām iekārtām, piemēram, ielāpu paneļiem, ODF, slēdžiem, multivides pārveidotājiem un ONT/OLT ierīcēm, kur nepieciešama pilndupleksā vienmoda pārraide.

Priekšrocības

Ielāpu vads apvieno SC/UPC un SC/APC terminācijas, lai nodrošinātu savienojumu starp dažādi kodētiem portiem, vienlaikus saglabājot vienmoda pārraides raksturlielumus. G.652D šķiedra nodrošina savietojamību ar standarta vienmoda sistēmām un atbalsta pārraidi kopējās telekomunikāciju viļņu garumā. 3 mm PVC apvalkots kabelis līdzsvaro elastību un mehānisko aizsardzību iekštelpu maršrutēšanai un īsiem kabeļu posmiem. Rūpnīcā pulētie savienotāji nodrošina nemainīgu gala virsmas kvalitāti un samazina ievietošanas zudumus salīdzinājumā ar lauka terminētām alternatīvām.

Piemērots

• FTTH pilienu savienojumiem starp OLT un ONU/ONT ierīcēm
• Starpsavienojumiem ielāpu paneļos un optiskās sadales rāmjos (ODF)
• Īsiem posmiem starp slēdžiem, multivides pārveidotājiem un raiduztvērējiem
• Laboratorijas vai testēšanas iestatījumiem, kur nepieciešamas jauktas SC/UPC uz SC/APC saskarnes

Galvenās specifikācijas

• Šķiedras tips: Vienmoda, G.652D
• Savienotājs A: SC/UPC
• Savienotājs B: SC/APC
• Konfigurācija: Duplekss (divas šķiedras)
• Kabeļa apvalks: PVC
• Kabeļa ārējais diametrs: 3 mm
• Garums: 0,5 m
• Ieteicamais minimālais liekuma rādiuss: 30 mm
• Tipisks pielietojuma viļņa garums: no 1310 nm

Kā lietot

Izvelciet ielāpu vadu starp divām savienojamajām ierīcēm vai portiem, uzmanoties, lai izvairītos no asiem izliekumiem un mehāniska sprieguma. Ievietojiet SC/UPC un SC/APC savienotājus to atbilstošajās ligzdās, līdz tie nofiksējas vietā, nodrošinot pareizu izlīdzināšanu un to, ka UPC ir savienots ar UPC stila ligzdām un APC ar APC stila ligzdām. Dupleksajiem savienojumiem uzturiet pareizu polaritāti, lai raidīšanas un uztveršanas šķiedras atbilstu attiecīgajiem TX/RX portiem. Pirms lietošanas pārbaudiet savienotāju gala virsmas un notīriet ar piemērotiem šķiedru tīrīšanas instrumentiem, ja ir redzams piesārņojums.

Ieteikumi

Turiet savienotājus aiz uzmavas vai savienotāja korpusa, izvairieties pieskarties gala virsmām un uzglabājiet ielāpu vadu satītu bez ciešiem apļiem. Izmantojiet maigu maršrutēšanu, lai ievērotu 30 mm minimālo liekuma rādiusu, un izvairieties no stiepes slodzēm uzstādīšanas laikā. Ilgtermiņa vai āra izvietojumiem izvēlieties kabeļus ar piemērotiem apvalkiem un vides klasifikāciju, nevis PVC iekštelpu ielāpu vadus.
