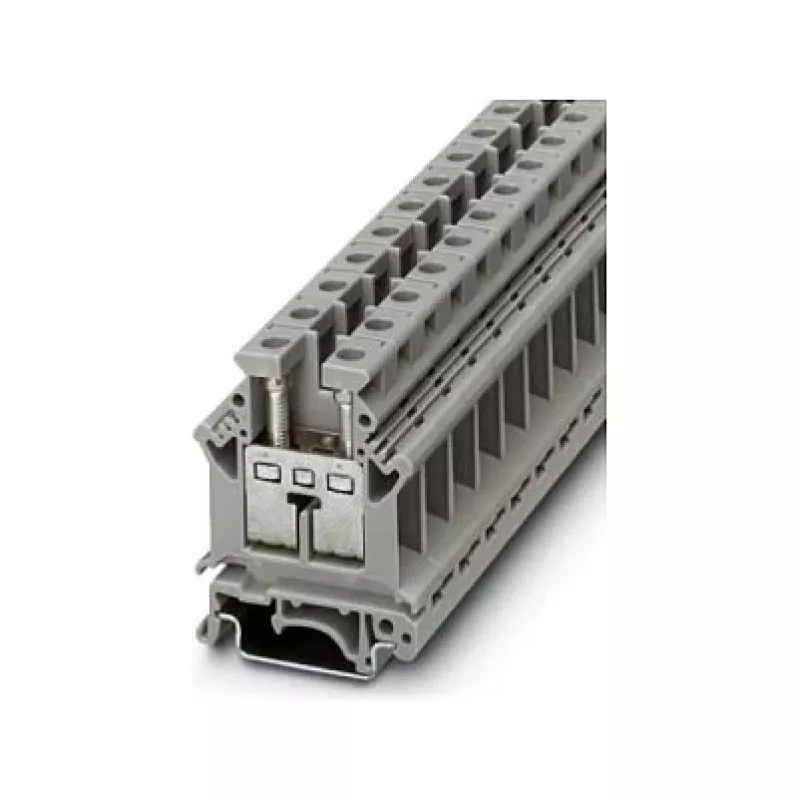

Phoenix 3006043 UK 16 N caurejošs spaiļu bloks, skrūvju savienojums, 16 mm², 1000 V, 76 A, pelēks

Vāji savienojumi rūpnieciskajos vadības paneļos un sadales skapjos ir galvenais dīkstāves un drošības apdraudējumu cēlonis. Phoenix 3006043 UK 16 N caurejošais spaiļu bloks novērš šo risku ar izturīgu skrūvju savienojumu, kas droši satver vadītājus, nodrošinot stabilu elektrisko kontaktu pat vibrācijas apstākļos. Tā kompaktā konstrukcija montējama uz standarta DIN sliedēm, padarot to ideāli piemērotu blīvai vadu ievilkšanai iekārtās, barošanas avotos un ēku automatizācijā.

Kam tas paredzēts

Šis spaiļu bloks ir paredzēts elektroinženieriem, paneļu ražotājiem un apkopes tehniķiem, kuriem nepieciešams uzticams savienojuma punkts jaudas un vadības ķēdēm. Tas ir piemērots lietojumiem līdz 1000 V un 76 A, aptverot lielāko daļu rūpniecisko un komerciālo instalāciju. Neatkarīgi no tā, vai vadat motora vadības centru vai apgaismojuma sadales skapi, šis bloks nodrošina drošu un ilgmūžīgu savienojumu.

Galvenās īpašības

• Skrūvju savienojums ar M5 vītni un 2,5–3 Nm pievilkšanas griezes momentu drošai saspiešanai
• Plašs vadītāju diapazons: 0,5–25 mm² masīvi, 0,5–16 mm² elastīgi, 20–4 AWG
• Augsta strāvas kapacitāte: 76 A nominālā (IEC), piemērota jaudas sadalei
• Nominālais spriegums 1000 V, pārsprieguma izturība 8 kV, piesārņojuma pakāpe 3
• Ugunsdrošs PA korpuss (UL 94 V0) uzlabotai ugunsdrošībai
• Montāža uz NS 35/7,5 vai NS 35/15 DIN sliedēm ātrai uzstādīšanai
• Darba temperatūra no -60 °C līdz 105 °C skarbiem apstākļiem
• Atbilst IEC, UL, CSA, VDE, EAC un cULus Recognized standartiem

Specifikācijas

• Produkta veids: Caurejošs spaiļu bloks
• Savienojuma metode: Skrūvju savienojums
• Pozīciju skaits: 1
• Nominālais šķērsgriezums: 16 mm²
• Krāsa: Pelēks
• Izolācijas materiāls: PA (poliamīds)
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 76 A
• Nominālais pārspriegums: 8 kV
• Piesārņojuma pakāpe: 3
• Vadītāja šķērsgriezums masīvs: 0,5–25 mm²
• Vadītāja šķērsgriezums elastīgs: 0,5–16 mm²
• Vadītāja šķērsgriezums AWG: 20–4
• Noņemšanas garums: 12 mm
• Skrūves vītne: M5
• Pievilkšanas griezes moments: 2,5–3 Nm
• Uzliesmojamības klase (UL 94): V0
• Darba temperatūra: -60 °C līdz 105 °C
• Standarti/apstiprinājumi: IEC, UL, CSA, VDE, EAC, cULus Recognized

Padomi

Lai nodrošinātu uzticamus savienojumus, vienmēr noņemiet vadītājus līdz norādītajam 12 mm garumam un pievelciet skrūvi līdz ieteiktajam griezes momentam. Šis spaiļu bloks ir piemērots lietošanai vadības paneļos, sadales skapjos un iekārtās, kur vieta ir ierobežota, bet veiktspēja nedrīkst ciest.
