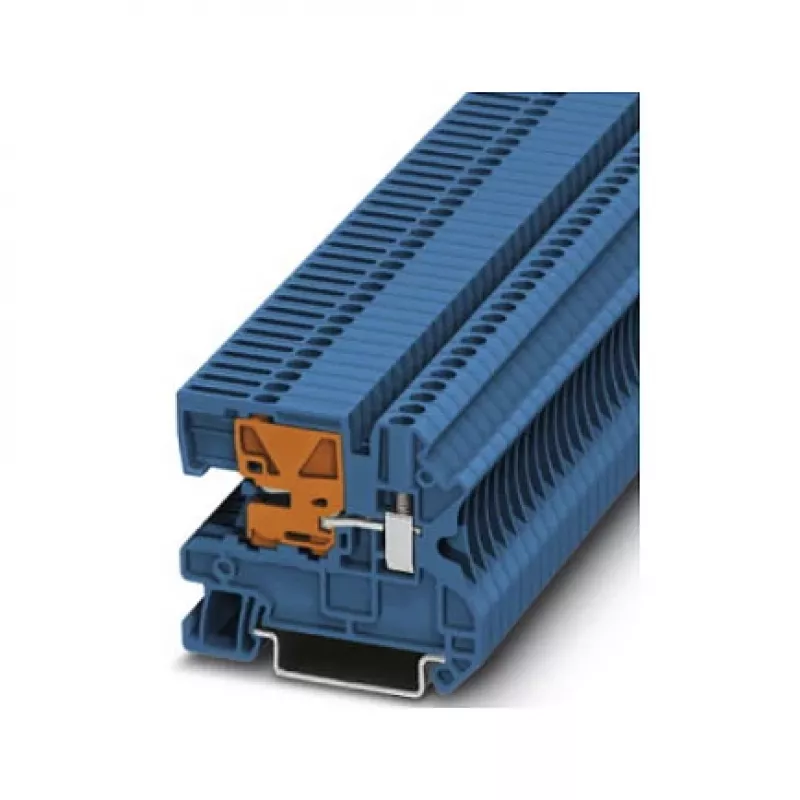

Phoenix Contact N-atvienojamais Spaiļu Bloks UTN 2.5, 2.5 mm², Skrūvju Savienojums, Zils (3245011)

N-atvienojamie spaiļu bloki ir drošībai kritiska sastāvdaļa mūsdienu elektroinstalācijās, ļaujot ātri atvienot ķēdes apkopes vai avārijas izolācijas nolūkos. Phoenix Contact 3245011 ir kompakts N-atvienojamais spaiļu bloks no UTN 2.5 sērijas, paredzēts montāžai uz DIN sliedes. Ar skrūvju savienojumu un nominālo šķērsgriezumu 2.5 mm², tas nodrošina uzticamu darbību vadības paneļos, sadales iekārtās un ēku sadales skapjos.

Kam tas paredzēts

Šis spaiļu bloks ir ideāli piemērots paneļu ražotājiem, elektriķiem un apkopes speciālistiem, kuriem nepieciešams skaidri definēts atvienošanas punkts neitrālajiem vadītājiem. Tas ir piemērots lietošanai rūpnieciskajās iekārtās, procesu vadībā un enerģijas sadalē, kur svarīga ir atbilstība IEC standartiem un augsta darbības drošība.

Galvenās īpašības

• N-atvienošanas funkcija ar redzamu atvienošanas slīdni nepārprotamai ķēdes atdalīšanai.
• Skrūvju savienojuma tehnoloģija gāzi necaurlaidīgai un vibrācijizturīgai vadu pieslēgšanai.
• Nominālais spriegums 500 V un nominālā strāva 24 A robustai jaudas pārvaldībai.
• Plašs vadītāju diapazons: 0.14 līdz 4 mm² (cietie un dzīslu) vai 26-12 AWG.
• Zils korpuss tūlītējai neitrālā vadītāja identificēšanai.
• Pašdzēšošs poliamīda izolācijas materiāls (UL 94 V0) paaugstinātai drošībai.
• Universāla montāža uz DIN sliedes NS 35/7.5 vai NS 35/15.

Specifikācijas

• Zīmols: Phoenix Contact
• MPN: 3245011
• Tips: N-atvienojamais spaiļu bloks
• Savienojuma metode: Skrūvju savienojums
• Nominālais šķērsgriezums: 2.5 mm²
• Vadītāja šķērsgriezums (ciets): 0.14 - 4 mm²
• Vadītāja šķērsgriezums (dzīslu): 0.14 - 4 mm²
• AWG izmērs: 26 - 12
• Savienojumu skaits: 2
• Potenciālu skaits: 1
• Krāsa: Zila
• Montāžas veids: DIN sliede NS 35/7.5, NS 35/15
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 24 A
• Pārsprieguma kategorija: III
• Piesārņojuma pakāpe: 3
• Izolācijas materiāls: PA (poliamīds)
• Uzliesmošanas klase: UL 94 V0
• Noņemšanas garums: 9 mm
• Pievelkšanas moments: 0.5 - 0.6 Nm

Padomi

Lai nodrošinātu drošu savienojumu, nogrieziet vadītāju pareizā garumā un noņemiet 9 mm izolācijas. Ievietojiet vadītāju pilnībā spailē un pievelciet skrūvi līdz 0.5-0.6 Nm. Pirms jebkādiem apkopes darbiem vienmēr pārbaudiet atvienošanu, izmantojot slīdņa mehānismu. Spaiļu bloks ir paredzēts lietošanai ar standarta montāžas sliedēm, un tas jāuzstāda atbilstošā korpusā, kas atbilst nepieciešamajai aizsardzības pakāpei.
