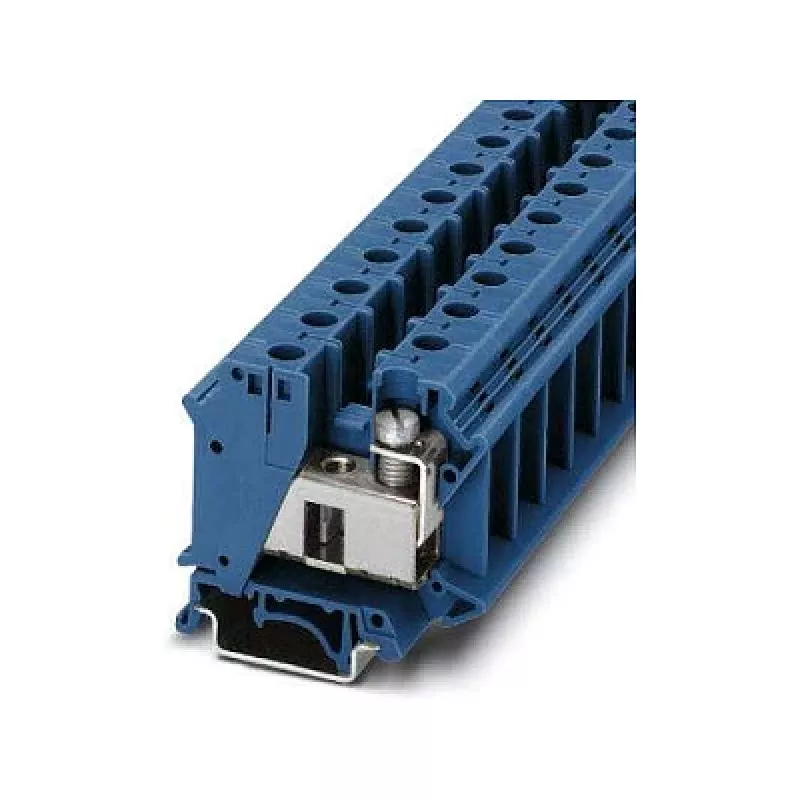

Phoenix 3075731 UTI 35 BU instalācijas spaiļu bloks - zils, 35 mm², 125 A, 1000 V, skrūvju savienojums, DIN sliedes montāža

Rūpnieciskajos vadības paneļos un elektroenerģijas sadales sistēmās uzticami lielstrāvas savienojumi ir kritiski svarīgi. Phoenix 3075731 UTI 35 BU instalācijas spaiļu bloks nodrošina robustu skrūvju savienojumu vadītājiem līdz 35 mm², garantējot drošu un bezapkopes elektroinstalāciju prasīgā vidē.

Kam tas paredzēts

Šis spaiļu bloks ir ideāli piemērots paneļu ražotājiem, elektriķiem un apkopes tehniķiem, kas strādā ar lielstrāvas ķēdēm rūpnieciskajās iekārtās, ēku automatizācijā un enerģijas sadalē. Tas ir piemērots lietojumiem, kuros nepieciešams kompakts, DIN sliedē montējams risinājums ar augstu sprieguma un strāvas nominālu.

Galvenās īpašības

• Liela strāvas jauda: 125 A (IEC) un 115 A (UL) prasīgām slodzēm
• Plašs vadītāju diapazons: 6–50 mm² masīvi, 6–35 mm² dzīslu, 10–2 AWG
• Skrūvju savienojums ar M6 vītni un 3,5–4 Nm pievilkšanas griezes momentu drošai saspiešanai
• Zils poliamīda korpuss, UL 94 V0 degtspējas klase, darba temperatūra -60°C līdz 105°C
• Montāža uz standarta DIN sliedēm NS 35/7,5 un NS 35/15

Specifikācijas

• Zīmols: Phoenix Contact
• Modelis: UTI 35 BU
• MPN: 3075731
• EAN: 4046356518048
• Savienojuma metode: Skrūvju savienojums
• Savienojumu skaits: 2
• Pozīciju skaits: 1
• Nominālais šķērsgriezums: 35 mm²
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 125 A
• Nominālais spriegums (UL): 600 V
• Nominālā strāva (UL): 115 A
• Krāsa: Zila
• Izolācijas materiāls: PA (poliamīds)
• Degtspējas klase: V0 (UL 94)
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Noņemšanas garums: 18 mm
• Skrūves vītne: M6
• Pievilkšanas griezes moments: 3,5 - 4 Nm
• Vadītāja šķērsgriezums masīvs: 6 - 50 mm²
• Vadītāja šķērsgriezums dzīslu: 6 - 35 mm²
• Vadītāja šķērsgriezums AWG: 10 - 2 AWG
• Darba temperatūra: -60 °C līdz 105 °C
• Piesārņojuma pakāpe: 3

Padomi

Lai nodrošinātu optimālu veiktspēju, izmantojiet uzgaļus dzīslu vadītājiem un pievelciet skrūves līdz norādītajam griezes momentam. Pārliecinieties, ka DIN sliede ir pareizi iezemēta un spaiļu bloks nav pakļauts pārmērīgai vibrācijai. Šis spaiļu bloks ir daļa no Phoenix UTI sērijas, kas pazīstama ar savu uzticamību lielstrāvas lietojumos.
