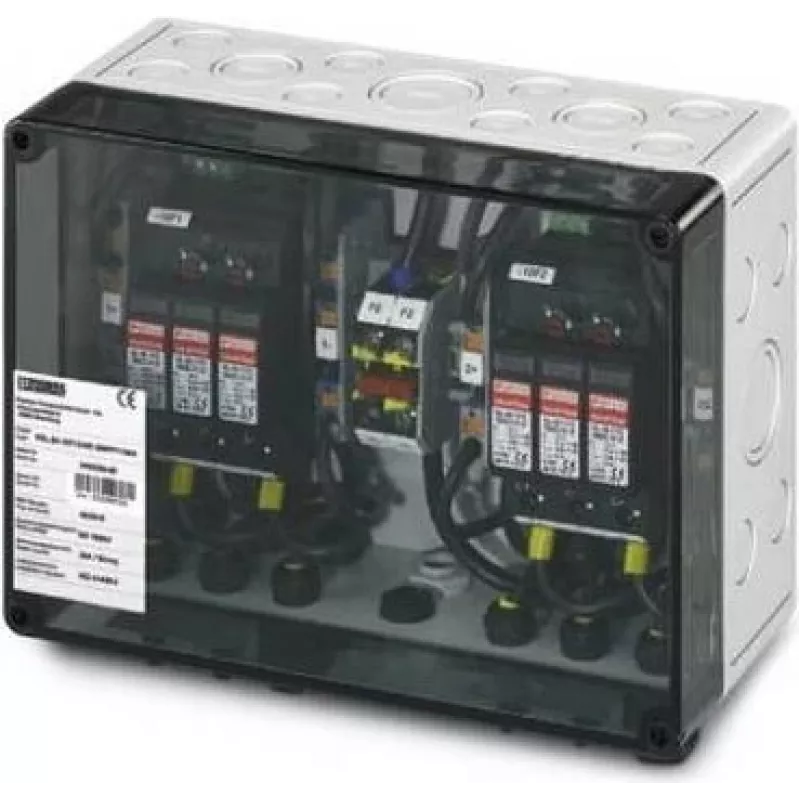

Phoenix Contact SOL-SC-2ST-0-DC-2MPP PV apvienotāja kārba 2x2 virknes 2404295

Saules elektrostacijās ar vairākām PV virknēm bieži rodas problēma: kā droši apvienot un aizsargāt līdzstrāvas ķēdes pirms tās nonāk pie invertora. Phoenix Contact SOL-SC-2ST-0-DC-2MPP (2404295) ir iepriekš sagatavota PV apvienotāja kārba, kas apvieno divas ieejas virknes divos neatkarīgos MPPT izvados, novēršot nepieciešamību pēc pielāgotas līdzstrāvas elektroinstalācijas uz vietas. Tās iebūvētais pārsprieguma aizsargs un līdzstrāvas atslēgšanas slēdzis nodrošina kompaktu, standartiem atbilstošu risinājumu dzīvojamo un mazo komerciālo PV sistēmu vajadzībām.

Kam tas paredzēts

Šī apvienotāja kārba ir ideāli piemērota saules enerģijas uzstādītājiem un sistēmu integratoriem, kas strādā ar jumta vai zemes PV masīviem ar līdz divām virknēm uz vienu MPPT. Tā ir piemērota projektiem, kur vietas ir maz, bet drošība un uzticamība ir obligāta. Neatkarīgi no tā, vai nododat ekspluatācijā jaunu instalāciju vai modernizējat esošo, šī iekārta vienkāršo līdzstrāvas puses elektroinstalāciju un uzlabo aizsardzību.

Galvenās iezīmes

• Apvieno 2 PV ieejas virknes 2 MPPT izvados (1 virkne uz vienu MPPT)
• Iebūvēta II tipa pārsprieguma aizsardzības ierīce (SPD) pārsprieguma aizsardzībai
• Iebūvēts 2 polu līdzstrāvas atslēgšanas slēdzis drošai atslēgšanai apkopes laikā
• MC4 saderīgi PV ieejas savienotāji ātriem, bez instrumentiem veicamiem savienojumiem
• IP65 novērtēta polikarbonāta korpuss lietošanai ārpus telpām
• Nav nepieciešami virknes drošinātāji, samazinot apkopi un iespējamos bojājumu punktus
• Sienas montāžas dizains ar kabeļu blīvēm izvades elektroinstalācijai

Specifikācijas

• Produkta veids: PV apvienotāja kārba
• PV virkņu skaits (ieeja): 2
• MPPT skaits (izeja): 2
• Maks. ieejas spriegums (Uoc max): 1000 V DC
• Maks. ieejas strāva uz vienu virkni (Isc max): 15 A
• Maks. kopējā ieejas strāva (Imax): 30 A
• Pārsprieguma aizsardzība: II tipa SPD
• Līdzstrāvas atslēgšanas slēdzis: Iebūvēts 2 polu līdzstrāvas slēdzis
• Drošinātāju aizsardzība: Nav virknes drošinātāju
• Korpusa materiāls: Polikarbonāts (PC)
• Aizsardzības pakāpe: IP65
• Apkārtējās vides temperatūras diapazons (darbība): -25 °C līdz 60 °C
• PV ieejas savienotāji: MC4 saderīgi
• PV izvades savienojums: Kabeļu blīves (M20)
• Montāžas veids: Sienas montāža
• Standarti: IEC 61439-2, IEC 62446-1

Padomi

Lai nodrošinātu optimālu veiktspēju, montējiet apvienotāja kārbu tuvu PV masīvam, lai samazinātu līdzstrāvas kabeļu garumu. Pirms virkņu pievienošanas vai atvienošanas pārliecinieties, ka līdzstrāvas atslēgšanas slēdzis ir pozīcijā OFF. Periodiski pārbaudiet korpusu, vai nav bojājumu, un pārliecinieties, ka kabeļu blīves ir cieši, lai saglabātu IP65 novērtējumu. Ja jūsu sistēma paplašinās vairāk nekā divas virknes, apsveriet iespēju izmantot vairākas apvienotāja kārbas vai lielāku modeli.
