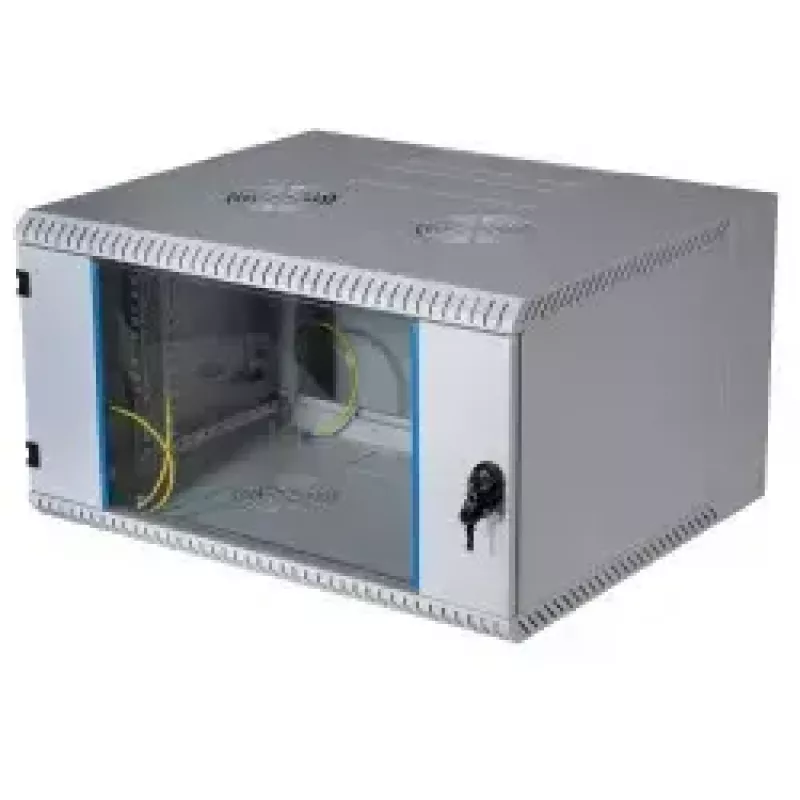

Pie sienas stiprināms statīvs EFB Elektronik 691612VGR.60

EFB Elektronik 691612VGR.60 ir 12U pie sienas stiprināms statīvs, kas paredzēts iekštelpu aprīkojuma uzstādīšanai tur, kur grīdas platība ir ierobežota. Izgatavots no tērauda loksnes ar metinātu rāmi un piegādāts iepriekš samontēts, statīvs nodrošina kompaktu 19" montāžas sistēmu gaiši pelēkā (RAL7035) apdarē. Skapis ietver dziļumā regulējamas 19" profila sliedes priekšpusē, šūpojošu rāmi aizmugurē piekļuvei, bloķējamas priekšējās durvis ar sertificētu drošības stikla logu un metāla eņģēm, kā arī IP20 aizsardzības pakāpi iekštelpu vidēm. Ierīce atbalsta maksimālo slodzi 40 kg un tiek piegādāta ar piederumiem kabeļu ievadam un zemējumam.

Priekšrocības

Statīvs apvieno izturīgu metinātu tērauda korpusu ar dizainu, kas atvieglo uzstādīšanu un apkopi: aizmugurējais šūpojošais rāmis ļauj viegli piekļūt uzstādītajam aprīkojumam, savukārt dziļumā regulējamās cinkotās 19" sliedes pielāgojas dažādu ierīču dziļumiem. Bloķējamas priekšējās durvis ar metāla eņģēm un drošības stikla logu nodrošina fizisku drošību un redzamību, un iekšējais zemējums garantē zemējumu starp skapja sekcijām. Iepriekš izštancētie kabeļu ievada punkti un sagatavotība spraudņa un lietošanas ventilatora blokiem vienkāršo ventilāciju un kabeļu maršrutēšanu bez papildu skapja modifikācijām.

Piemērots

• Pie sienas stiprināmam tīkla un serveru aprīkojumam birojos un tehniskajās telpās
• Strukturētai kabeļu un paneļu instalācijām mazos līdz vidējos IT skapjos
• Telekomunikāciju aprīkojumam un aktīvajiem tīkla komponentiem, kuriem nepieciešama 12U statīva vieta
• Vidēm, kur nepieciešamas bloķējamas, redzamas priekšējās durvis kontrolētai piekļuvei

Galvenās specifikācijas

• Statīva ietilpība: 12U
• Montāžas standarts: 19"
• Ārējie izmēri (P×D×A): 600 × 600 × 600 mm
• Maksimālā kravnesība: 40 kg
• Materiāls un apdare: tērauda loksnes korpuss, metināts rāmis, krāsots RAL7035 (gaiši pelēka)
• Aizsardzības pakāpe: IP20 (lietošanai iekštelpās)
• Priekšējās durvis: bloķējamas ar metāla eņģēm un sertificētu drošības stikla logu
• Iekšējās īpašības: cinkotas, dziļumā regulējamas 19" profila sliedes (priekšpusē), aizmugurējais šūpojošais rāmis

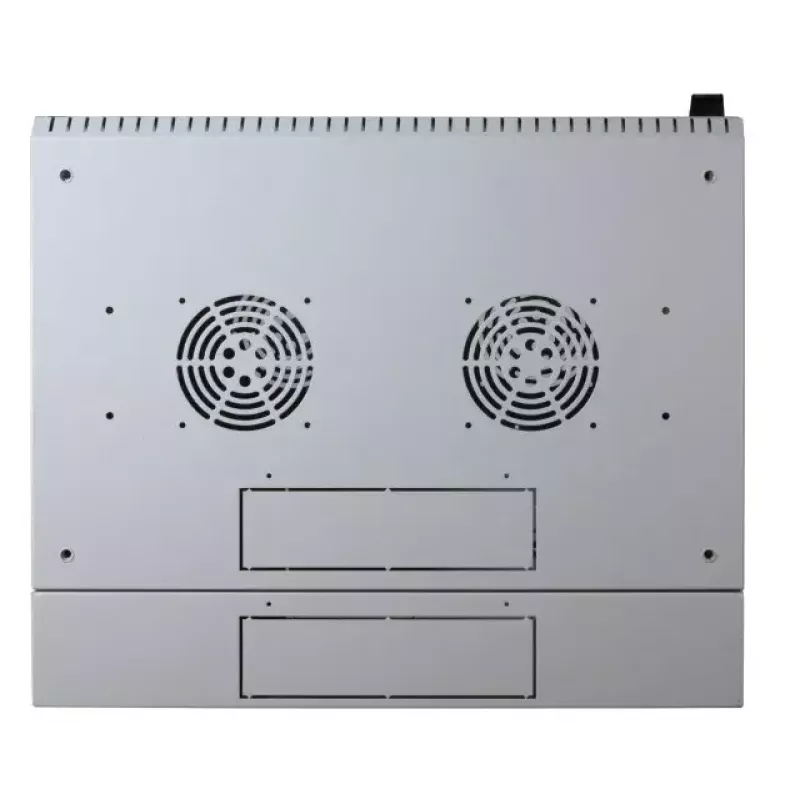

• Ventilācijas nodrošinājums: iepriekš sagatavots spraudņa un lietošanas 2 ventilatoru blokam un atsevišķiem ventilatoru blokiem jumtā un apakšā
• Kabeļu pārvaldība: iepriekš izštancētas atveres kabeļu ievadam no jumta vai apakšas; ietver sukas termināli
• Zemējums: visu skapja sekciju iekšējais zemējums

Kā lietot

Piestipriniet skapi pie piemērotas nesošās sienas, ievērojot vietējos būvnormatīvus un izmantojot atbilstošus stiprinājumus (nav iekļauti). Uzstādiet aprīkojumu uz nodrošinātajām dziļumā regulējamajām 19" sliedēm, izmantojot piegādātos iespīlējamos uzgriežņus. Izmantojiet aizmugurējo šūpojošo rāmi, lai piekļūtu ierīču savienojumiem uzstādīšanas un apkopes laikā. Izvietojiet kabeļus caur iepriekš izštancētajām atverēm vai sukas termināli, lai uzturētu kārtīgus ievada punktus, un, ja nepieciešams, uzstādiet sagatavotos ventilatoru blokus, lai uzlabotu gaisa cirkulāciju. Noslēdziet priekšējās durvis ar piegādātajām atslēgām, lai ierobežotu fizisku piekļuvi.

Ieteikumi

Drošai darbībai nodrošiniet, lai kopējais uzstādītā aprīkojuma svars nepārsniegtu 40 kg, un vienmērīgi sadaliet slodzi pa 19" sliedēm. Izmantojiet atbilstošus sienas enkurus atbalsta virsmai un apsveriet iespēju pievienot izlīdzinošās kājiņas vai ritentiņu komplektu apakšējiem montāžas punktiem, ja konfigurējat instalāciju tuvu grīdai. Uzturiet netraucētas ventilācijas atveres un, ja aprīkojums rada ievērojamu siltumu, uzstādiet saderīgos ventilatoru blokus, kas sagatavoti skapim.
