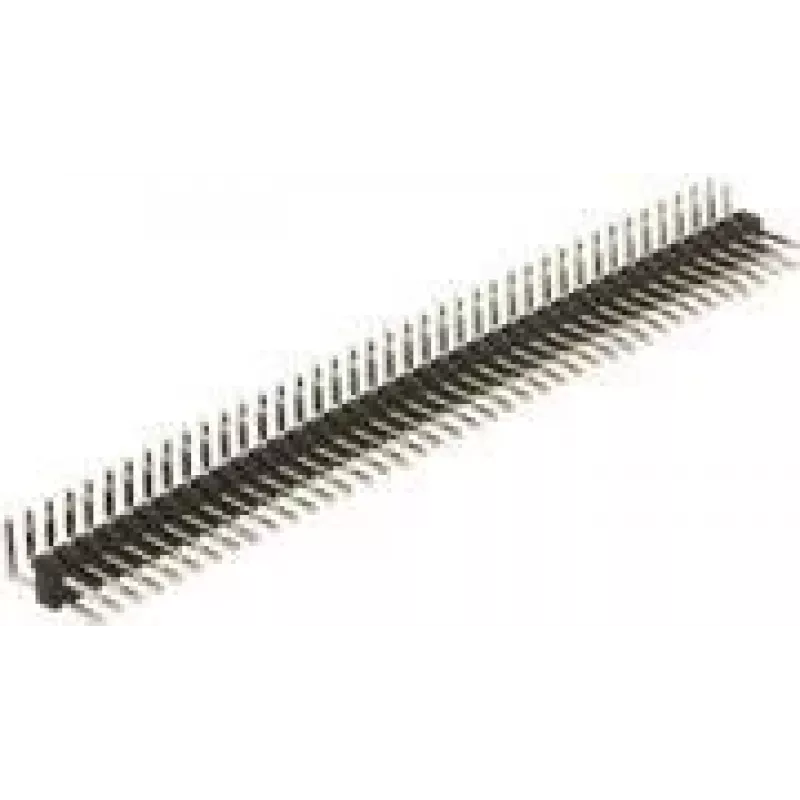

Pin header DeLOCK 66703

DeLOCK 66703 spraudkontaktu rinda ir montāžas savienotājs, kas paredzēts uzticamu elektrisko savienojumu izveidei starp iespiedshēmas platēm. Tas apvieno metāla kontaktus un plastmasas izolatoru ar melnu un metālisku apdari un kompakti ievietojas uz PCB dažādiem elektroniskiem un iekšējiem kabeļu lietojumiem.

Priekšrocības

Spraudkontaktu rinda piedāvā izturīgus metāla kontaktus un plastmasas korpusu mehāniskai stabilitātei un konsekventai savienojamībai. Tās kompaktie izmēri — 101,6 mm garums, 12,9 mm dziļums un 5 mm augstums — padara to piemērotu šaurām montāžām. Melnā un metāliskā krāsu shēma nodrošina neitrālu izskatu, kas integrējas ar tipiskiem PCB izkārtojumiem.

Piemērots

• Plātņu-savienojumu veidošanai uz iespiedshēmas platēm
• Iekšējiem kabeļu un savienotāju mezgliem datoros un elektroniskajās ierīcēs
• Prototipēšanai un pielāgotiem PCB projektiem, kur nepieciešamas spraudkontaktu rindas saskarnes

Galvenās specifikācijas

• Zīmols: DELOCK
• Ražotāja daļas numurs (MPN): 66703
• EAN: 4043619667031
• Garums: 101,6 mm
• Dziļums: 12,9 mm
• Augstums: 5 mm
• Materiāls: Metāla kontakti ar plastmasas izolatoru
• Produkta krāsa: Melna, Metāliska

Kā lietot

Ievietojiet spraudkontaktu rindu atbilstošajos pārklātajos caurumos uz iespiedshēmas plates tā, lai plastmasas izolators piegultu vienā līmenī ar plates virsmu. Pielodējiet metāla kontaktus pie PCB kontaklaukumiem, ievērojot standarta lodēšanas praksi, lai nodrošinātu drošu elektrisko un mehānisko savienojumu. Pirms lodēšanas pārbaudiet kontaktu orientāciju un atstatumu, lai tie atbilstu savienojamajam savienotājam vai kabeļa mezglam.

Ieteikumi

Izmantojiet atbilstošu lodēšanas temperatūru un kušņus atbilstoši PCB un spraudkontaktu rindas materiāliem. Nodrošiniet pareizu izlīdzināšanu un izvairieties no pārmērīgas mehāniskās slodzes uz lodējuma savienojumiem montāžas un apstrādes laikā.
