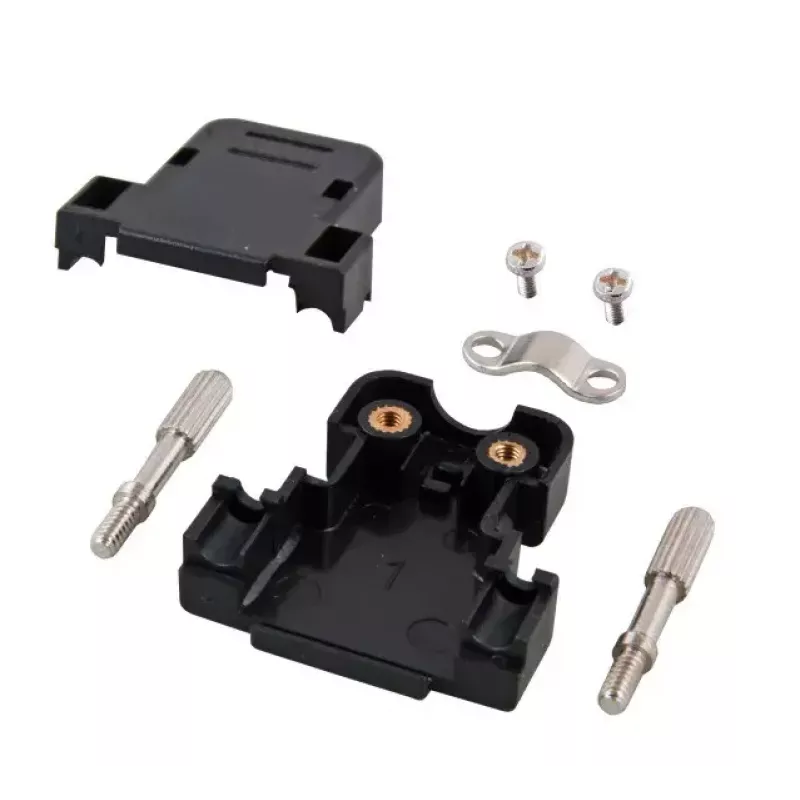

Vadu savienotājs EFB Elektronik 29415.1 — D-sub 9 kontaktu, melna plastmasa, ārējais Ø 6 mm, 31×32 mm

EFB Elektronik 29415.1 ir vadu savienotājs, kas paredzēts D-sub 9 kontaktu saskarnēm. Atsevišķa iepakojumā esošais melnās plastmasas korpuss pieņem kabeļus ar ārējo diametru līdz 6 mm, un tā kompaktie izmēri ir aptuveni 31×32 mm. Paredzēts D-sub 9 savienojumu montāžai un remontam, šis savienotājs piedāvā vietu taupošu un vieglu risinājumu seriālajiem un signālu kabeļiem elektroniskajās iekārtās un rūpnieciskajās sistēmās.

Priekšrocības

Savienotājam ir vienkārša plastmasas konstrukcija, kas samazina svaru un nodrošina kontaktu punktu pamata mehānisko aizsardzību. Tā formas faktors un 6 mm kabeļa ievade padara to saderīgu ar virkni izolētu signālkabeļu, ko parasti izmanto RS-232 un citiem seriālajiem savienojumiem. Kompaktie izmēri atvieglo uzstādīšanu, ja paneļa vai korpusa vieta ir ierobežota, un vienkāršo izvietošanu šauros mezglos.

Piemērots

• D-sub 9 kontaktu spraudņu remonts un nomaiņa elektroniskajās ierīcēs
• Seriālo sakaru kabeļu montāža (RS-232/RS-422/RS-485 lietojumiem)
• Izmantošana vadības paneļos, testa iekārtās un rūpnieciskās automatizācijas sistēmās
• Prototipēšana un maza mēroga kabeļu izgatavošana

Galvenās specifikācijas

• Savienotāja tips: D-sub 9 kontaktu (vīrišķā/sievišķā konfigurācija atkarībā no kontaktu ieliktņa)
• Korpusa materiāls: melna plastmasa
• Kabeļa ārējā diametra saderība: līdz 6 mm
• Kopējie izmēri: aptuveni 31 mm (platums) × 32 mm (dziļums)
• Iepakojuma daudzums: viena vienība

Kā lietot

Sagatavojiet kabeli, noņemot ārējo izolāciju, lai atsegtu atsevišķos vadus, kas izmērīti un noslēgti atbilstoši jūsu lietojumam nepieciešamajai D-sub kontaktu izvietojuma shēmai. Ievietojiet vadus kontaktu ieliktnī un nostipriniet tos atbilstoši kontaktu tipam (lodēšana, presēšana vai skrūve, kā piemērojams). Ievietojiet samontēto kontaktu ieliktni plastmasas korpusā un aizveriet korpusu saskaņā ar izstrādājuma montāžas dizainu. Pārliecinieties, ka kabeļa ārējais diametrs nepārsniedz 6 mm, lai saglabātu pareizu stiepes samazinājumu un piemērotību.

Ieteikumi

Izmantojiet atbilstošas noslēgšanas metodes (lodēšana vai pareizi presēšanas instrumenti), lai nodrošinātu uzticamu elektrisko kontaktu. Pirms galīgās uzstādīšanas pārbaudiet kontaktu izvietojumu, lai izvairītos no nepareizas vadu savienošanas, un nodrošiniet, ka tiek izmantoti mehāniskie stiepes samazinājumi vai kabeļu skavas vietās, kur kabeļi ir pakļauti kustībai vai spriedzei.
