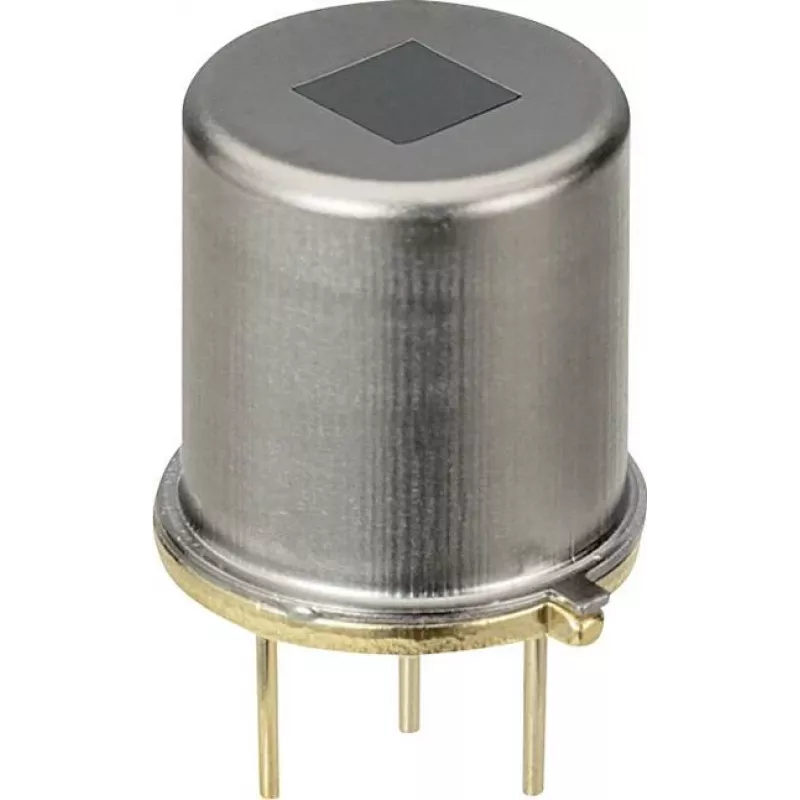

PIR kustības sensors Panasonic EKMC1600100, pasīvais infrasarkanais detektors, barošana 3–6 V, 1 gab.

Panasonic EKMC1600100 ir kompakts pasīvais infrasarkanais (PIR) kustības sensors, kas tiek piegādāts kā viena vienība. Paredzēts integrēšanai elektroniskajās ierīcēs un sistēmās, sensors nosaka izmaiņas infrasarkanajā starojumā, ko izstaro kustīgi silti objekti, un nodrošina vienkāršu elektrisko izeju drošībai, apgaismojuma vadībai un pamata automatizācijai. Ierīce darbojas ar zemu barošanas spriegumu un ir piemērota lietojumiem, kur nepieciešams mazs izmērs un uzticama klātbūtnes noteikšana.

Priekšrocības

Sensors piedāvā zemsprieguma darbību un kompaktus izmērus, kas vienkāršo integrēšanu ar baterijām darbināmās vai zemsprieguma shēmās. Tā pasīvā infrasarkanā noteikšana neprasa aktīvu apgaismojumu un patērē minimālu enerģiju gaidstāves režīmā. Ierīce nodrošina uzticamu kustīgu siltuma avotu noteikšanu un vienkāršu elektrisko saskarni, ko var izmantot ar mikrokontrolleriem, signalizācijas paneļiem vai apgaismojuma draiveriem.

Piemērots

• Klātbūtnes noteikšanai telpās, koridoros un ieejās
• Energotaupīgai apgaismojuma vadībai un automatizētai pārslēgšanai
• Pamata ielaušanās vai kustību trauksmes ieejām drošības sistēmās
• Iegultās elektronikas projektiem un pielāgotām automatizācijas ierīcēm

Galvenās specifikācijas

• Noteikšanas tehnoloģija: pasīvā infrasarkanā (PIR)
• Barošanas sprieguma diapazons: 3–6 V līdzstrāva
• Formas faktors: kompakts modulis integrēšanai
• Izeja: kustības noteikšanas elektriskais signāls, piemērots digitālajām ieejām
• Tipiski lietojumi: klātbūtnes noteikšana, apgaismojuma vadība, pamata trauksmes ieeja

Kā lietot

Uzstādiet sensoru pozīcijā ar netraucētu skatu uz uzraudzīto zonu, izvairoties no tiešas saskares ar siltuma avotiem, kas varētu izraisīt viltus aktivizēšanos. Pievienojiet barošanas spriegumu norādītajā 3–6 V diapazonā un novadiet sensora izeju uz ierīci, kas apstrādās signālu, piemēram, mikrokontrollera ieeju, signalizācijas paneli vai apgaismojuma vadības shēmu. Ievērojiet pareizo polaritāti un izmantojiet ieteicamos atsaistes kondensatorus barošanas līnijā, ja vidē ir elektrisks troksnis. Pārbaudiet noteikšanu, ejot cauri sensora redzes laukam, un, ja nepieciešams, pielāgojiet novietojumu vai orientāciju.

Ieteikumi

Lai nodrošinātu uzticamu darbību, uzstādiet sensoru vietā, kur apkārtējā temperatūra ir stabila, un izvairieties no montāžas HVAC ventilācijas atveru vai tiešu saules staru tuvumā. Izmantojiet īsu, ekranētu vadu izejai, ja kabelis iet gar trokšņainām strāvas līnijām, un, pievienojot signalizācijas vai vadības elektronikai, ievērojiet sistēmas ražotāja vadlīnijas ieejas kondicionēšanai.
