WAGO 2016-7714 TOPJOB S Caurplūdes spaiļu bloks, 2-vadītāju, iespiežamais, 1000V, 76A, pelēks, 0,5-25 mm², DIN sliede

WAGO 2016-7714 ir augstas kvalitātes caurplūdes spaiļu bloks no TOPJOB S sērijas, kas paredzēts uzticamai un efektīvai elektroinstalācijai rūpniecības un ēku automatizācijas sistēmās. Pateicoties iespiežamajai CAGE CLAMP savienojuma tehnoloģijai, tas nodrošina ātru un bezinstrumentu vadu pievienošanu cietajiem un savītajiem vadītājiem, ietaupot laiku un garantējot drošus savienojumus. Šis 2-vadītāju spaiļu bloks ir nominēts 1000V un 76A, padarot to piemērotu prasīgiem lietojumiem.

Priekšrocības

Iespiežamā savienojuma tehnoloģija ļauj tieši ievietot cietos vadītājus bez instrumentiem, samazinot uzstādīšanas laiku. Kompaktais dizains ietaupa vietu uz DIN sliedes. Caurspīdīgais korpuss nodrošina vizuālu vadītāja ievietošanas pārbaudi. V0 degtspējas klase garantē augstus drošības standartus.

Piemērots

• Rūpniecības vadības skapjiem
• Ēku automatizācijas sistēmām
• Enerģijas sadalei
• Mašīnu elektroinstalācijai

Galvenās specifikācijas

• Sērija: TOPJOB S
• Savienojuma veids: Caurplūdes spaiļu bloks
• Savienojuma tehnoloģija: Iespiežamais CAGE CLAMP
• Vadītāju skaits: 2
• Potenciālu skaits: 1
• Līmeņu skaits: 1
• Nominālais spriegums (IEC/EN): 1000 V
• Nominālā strāva (IEC/EN): 76 A (16 mm² vadītājam)
• Nominālais impulsa spriegums: 8 kV
• Vadītāja izmērs (ciets/savīts): 0,5 - 25 mm² (AWG 20 - 4)
• Vadītāja izmērs (smalkstieņu): 0,5 - 16 mm² (AWG 20 - 6)
• Noņemšanas garums: 18 - 20 mm
• Montāžas veids: DIN sliede (35 mm)
• Korpusa materiāls: Poliamīds (PA 66)
• Krāsa: Pelēks
• Degošības klase: UL94 V0
• Darba temperatūra: -35 °C līdz +85 °C

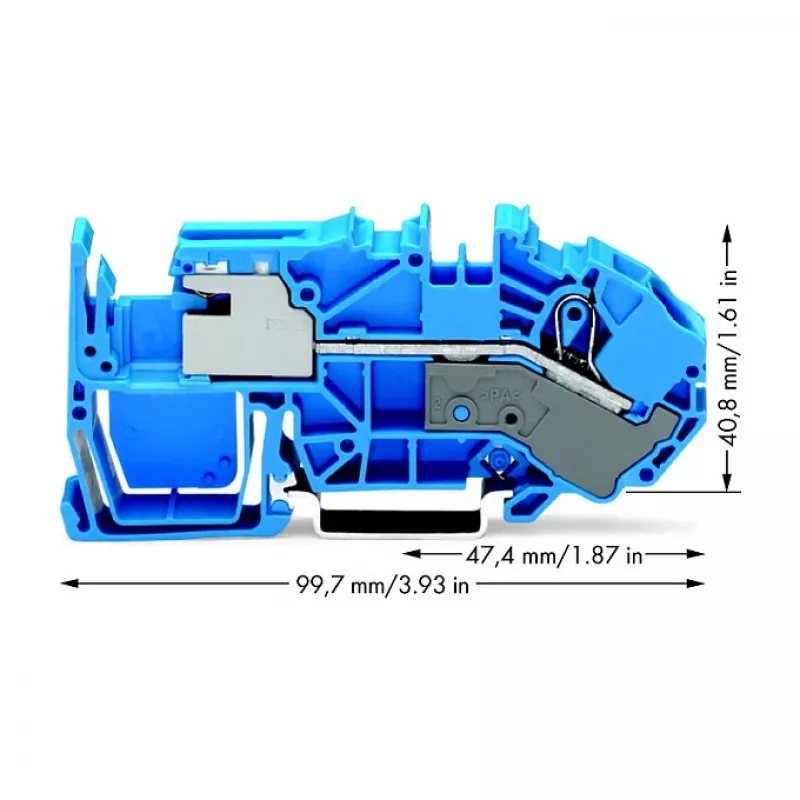

• Izmēri (P x A x D): 12 mm x 86 mm x 40,8 mm

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, ievērojiet pareizu vadītāja noņemšanas garumu un, ja nepieciešams, izmantojiet atbilstošus instrumentus smalkstieņu vadītājiem. Šis spaiļu bloks ir ideāli piemērots lielstrāvas lietojumiem, kam nepieciešami uzticami savienojumi.
