Plakanā paneļa stiprinājuma svira B-TECH SYSTEM X VESA 400 ar slīpumu BT8390, melna, 70 kg ietilpība

Plakanā paneļa stiprinājuma svira B-TECH SYSTEM X VESA 400 ar slīpumu BT8390, melna, 70 kg ietilpība ir plāna saskarnes svira, kas paredzēta viena plakana ekrāna līdz 70" un 70 kg nostiprināšanai pie saderīgām SYSTEM X horizontālajām montāžas sliedēm. Svira nodrošina VESA 400 montāžas modeli, slīpuma regulēšanu līdz 20°, izmantojot īkšķu skrūves, un izlīdzināšanu pēc uzstādīšanas, izmantojot integrētas izlīdzināšanas skrūves. Ar plānu profilu 42,5 mm platumā un 430 mm augstumā svira atbalsta gan ainavas, gan portreta orientāciju un ir paredzēta komerciālām un dzīvojamām instalācijām, kur nepieciešama stabila, regulējama mazu līdz vidēju ekrānu montāža.

Priekšrocības

Šī B-TECH SYSTEM X VESA 400 saskarnes svira piedāvā augstu 70 kg kravnesību, saglabājot plānu 42,5 mm profilu un 430 mm augstumu neredzamai montāžai. Bez instrumentiem veicama slīpuma regulēšana ar īkšķu skrūvēm ļauj ātri mainīt leņķi uz vietas līdz 20°, un izlīdzināšanas skrūves nodrošina precīzu vertikālo regulēšanu pēc uzstādīšanas. Universālais dizains atbalsta gan ainavas, gan portreta montāžu un tieši integrējas ar System X horizontālajām sliedēm, padarot to piemērotu vienas rindas un vairāku ekrānu instalācijām.

Piemērots

• Viena plakanā paneļa displeja līdz 70" montāžai komerciālos vai dzīvojamos apstākļos
• Vienas rindas videomonitoru sienām vai vairāku ekrānu virknēm, izmantojot System X horizontālās sliedes
• Instalācijām, kur nepieciešama slīpuma regulēšana un izlīdzināšana pēc uzstādīšanas
• Displejiem, kam nepieciešama ainavas vai portreta orientācija

Galvenās specifikācijas

• Maksimālā svara ietilpība: 70 kg
• Maksimālais atbalstītais ekrāna izmērs: 70"
• Atbalstīto displeju skaits: 1
• Produkta krāsa: Melna
• VESA saskarne: 400 mm modelis

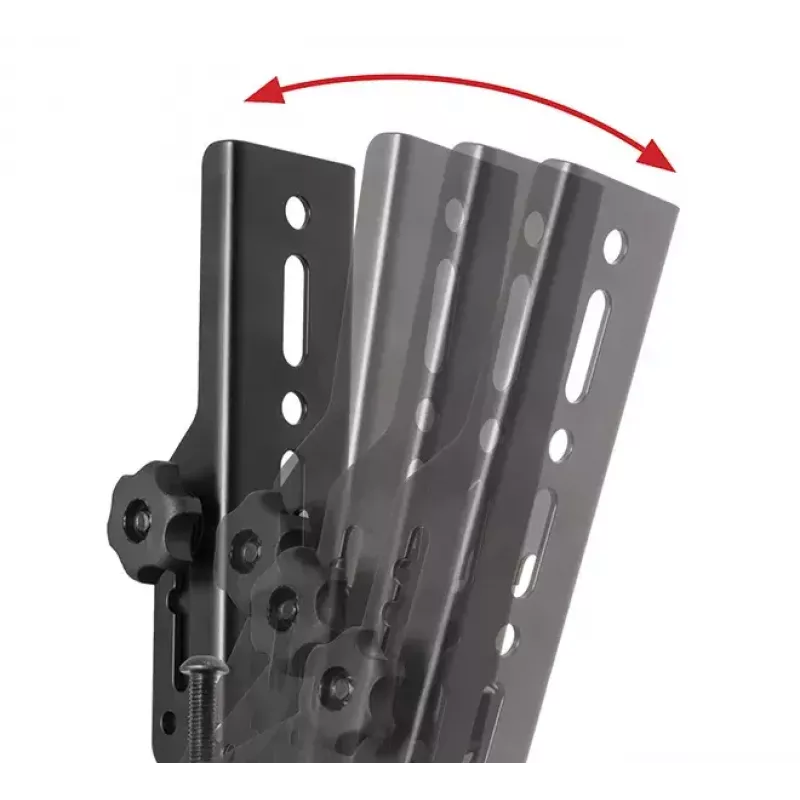

• Slīpuma regulēšana: līdz 20°, izmantojot īkšķu skrūves (bez instrumentiem)

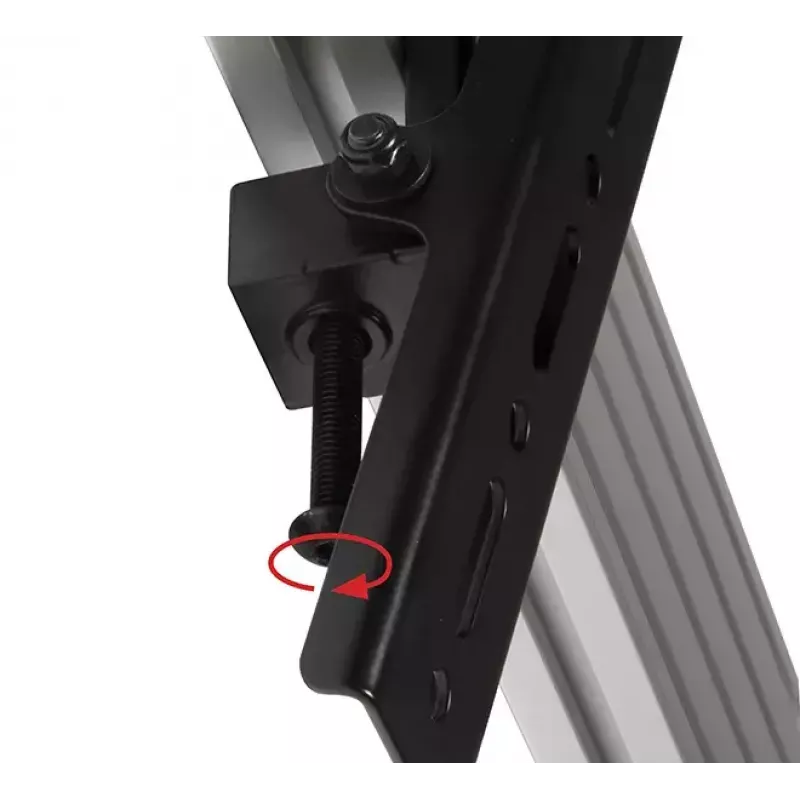

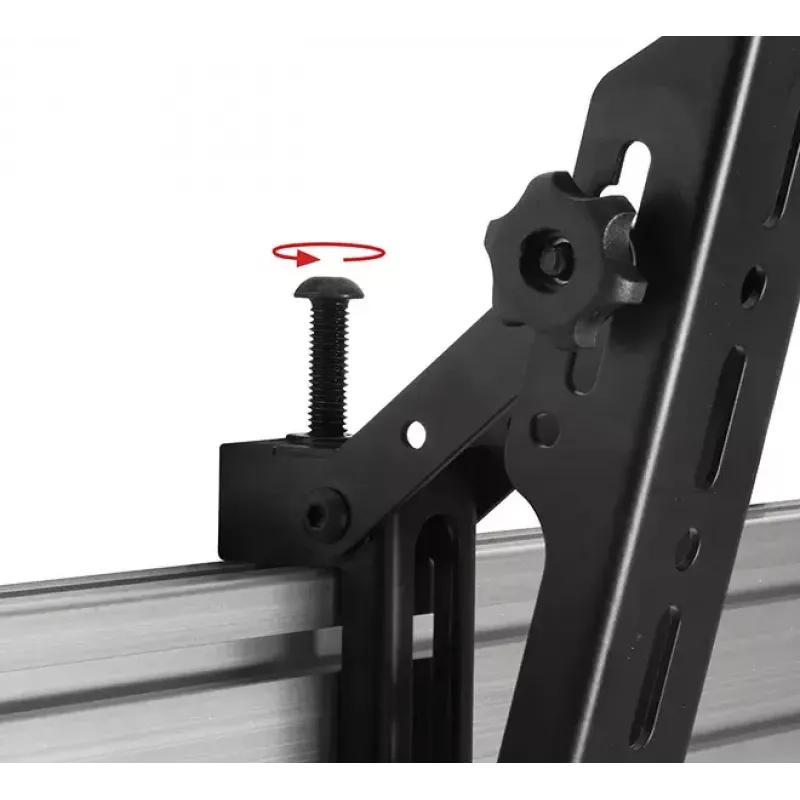

• Izlīdzināšana pēc uzstādīšanas: integrētas izlīdzināšanas skrūves
• Profila izmēri: 42,5 mm platums, 430 mm augstums

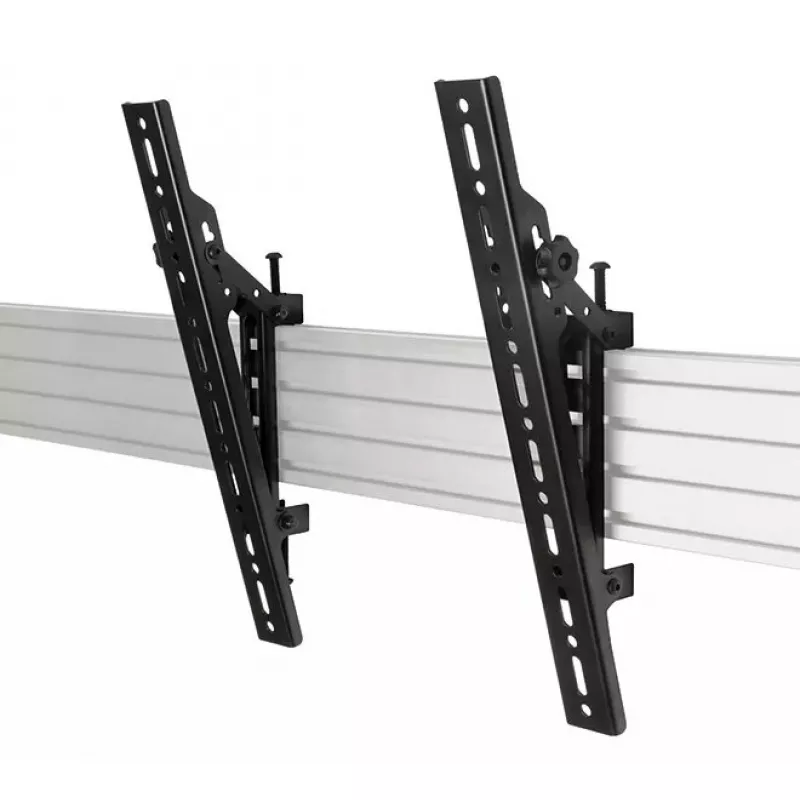

• Saderīgs ar: SYSTEM X horizontālās montāžas sliedes

Kā lietot

Pievienojiet saskarnes sviru saderīgai SYSTEM X horizontālajai sliedei saskaņā ar sliežu ražotāja norādījumiem, pārliecinoties, ka sliede un stiprinājumi ir paredzēti kombinētajam svaram. Nostipriniet displeju pie VESA 400 modeļa uz sviras, izmantojot atbilstošas skrūves ekrāna modelim. Izmantojiet izlīdzināšanas skrūves, lai regulētu vertikālo izlīdzinājumu pēc ekrāna montāžas. Noregulējiet slīpuma leņķi ar īkšķu skrūvēm vēlamajā pozīcijā līdz 20°; īkšķu skrūves ļauj veikt smalku regulēšanu bez instrumentiem un tās var atkārtoti pievilkt, lai saglabātu leņķi. Pirms instalācijas atstāšanas pārbaudiet visus stiprinājumus un kopējo stabilitāti.

Ieteikumi

Pārliecinieties, ka atbalsta SYSTEM X sliede un ēkas stiprinājumi ir paredzēti vismaz displeja svaram plus drošības rezervei. Izmantojiet ražotāja ieteiktos piederumus VESA 400 montāžai un ievērojiet vietējos uzstādīšanas noteikumus. Atkārtotu regulējumu vai smagu ekrānu gadījumā tuvu 70 kg robežai periodiski pārbaudiet stiprinājumus un pēc vajadzības pievelciet izlīdzināšanas skrūves un īkšķu skrūves.
