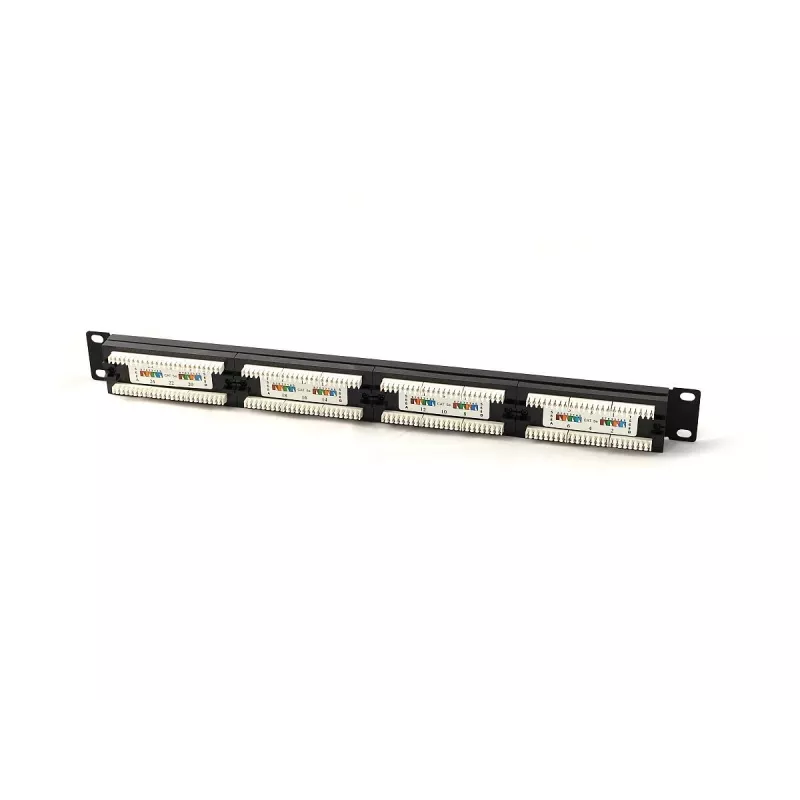

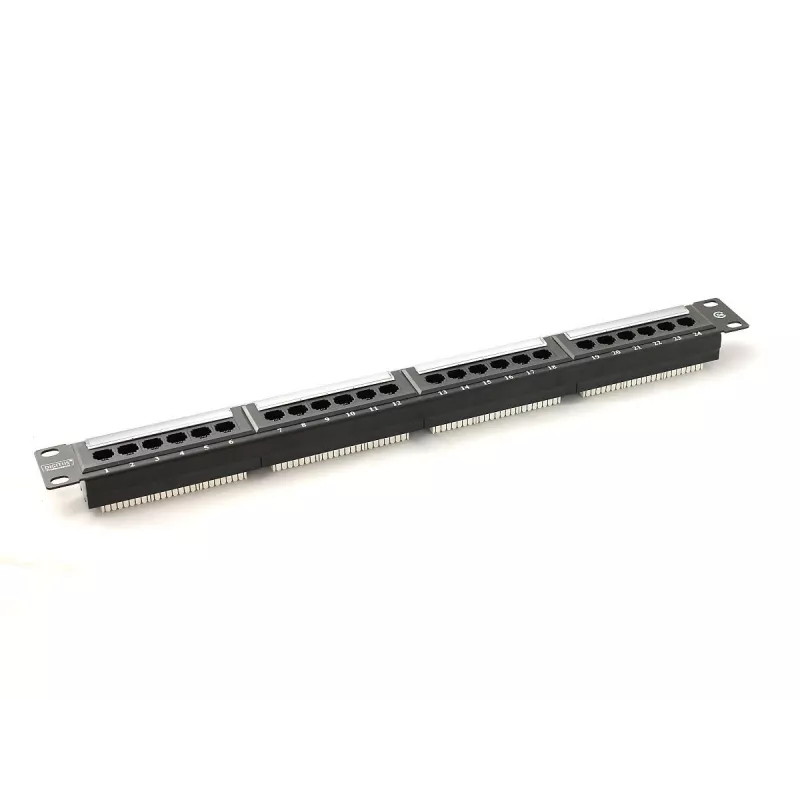

Plākšņu panelis 1U Digitus DN-91524U-1

Digitus 1U plākšņu panelis DN-91524U-1 ir paredzēts Cat5e U/UTP tīkla kabeļu organizēšanai un terminēšanai standarta 19 collu statņos. Ierīce nodrošina 24 portus kompaktā 1U metāla korpusā ar melnu apdari, piedāvājot vietu taupošu risinājumu maziem un vidējiem tīkla statņiem. Tā mazais dziļums un vieglais svars atvieglo montāžu un kabeļu izvietošanu, vienlaikus saglabājot kārtīgu priekšējo paneli skaidrai portu piekļuvei.

Priekšrocības

Plākšņu panelis atbalsta 24 Cat5e U/UTP savienojumus vienā 1U vietā, samazinot statņu platības patēriņu. Melnais metāla korpuss nodrošina izturīgu aizsardzību un profesionālu izskatu. Tā kompaktie izmēri un mazais svars atvieglo uzstādīšanu un apstrādi statņu izvietošanas un pārkonfigurēšanas laikā. Priekšpusē izvietotie porti ļauj vienkārši pārvaldīt kabeļus un ātri piekļūt pārslēgšanai un apkopei.

Piemērots

• Mazu un vidēju biroju tīkla statņiem
• Datu skapjiem un serveru korpusiem ar ierobežotu dziļumu
• Strukturētām kabeļu instalācijām, izmantojot Cat5e U/UTP kabeļus
• Vidēm, kur nepieciešama skaidra priekšējā piekļuve biežai pārslēgšanai

Galvenās specifikācijas

• Portu skaits: 24 RJ45 porti Cat5e U/UTP kabeļiem
• Formas faktors: 1U statņu montāžas panelis, kas saderīgs ar standarta 19 collu statņiem
• Materiāls un apdare: metāla korpuss ar melnu apdari
• Izmēri (P×A×D): 500 mm × 60 mm × 50 mm
• Svars: aptuveni 0,54 kg

Kā lietot

Uzstādiet plākšņu paneli standarta 19 collu statnī, izmantojot komplektā iekļautās vai saderīgās statņu skrūves un būra uzgriežņus. Terminējiet katru Cat5e U/UTP kabeli aizmugurējās IDC/keystone pozīcijās, ievērojot standarta kabeļu krāsu kodus un terminēšanas rīkus. Izvietojiet un nostipriniet kabeļus, lai izvairītos no spriedzes uz terminācijām, pēc tam pievienojiet aktīvo aprīkojumu vai pārslēgšanas vadus priekšējiem RJ45 portiem tīkla sadalei un pārslēgšanas darbībām.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, izmantojiet atbilstošas kvalitātes Cat5e U/UTP kabeli un ievērojiet pareizus pāru atvīšanas ierobežojumus terminēšanas laikā. Skaidri marķējiet portus, lai vienkāršotu pārvaldību, un nostipriniet kabeļus ar kabeļu saitēm vai horizontālajiem pārvaldniekiem, lai samazinātu mehānisko spriedzi un saglabātu signāla integritāti.
