Plākšņu panelis METZ CONNECT 130924-E 1.5U

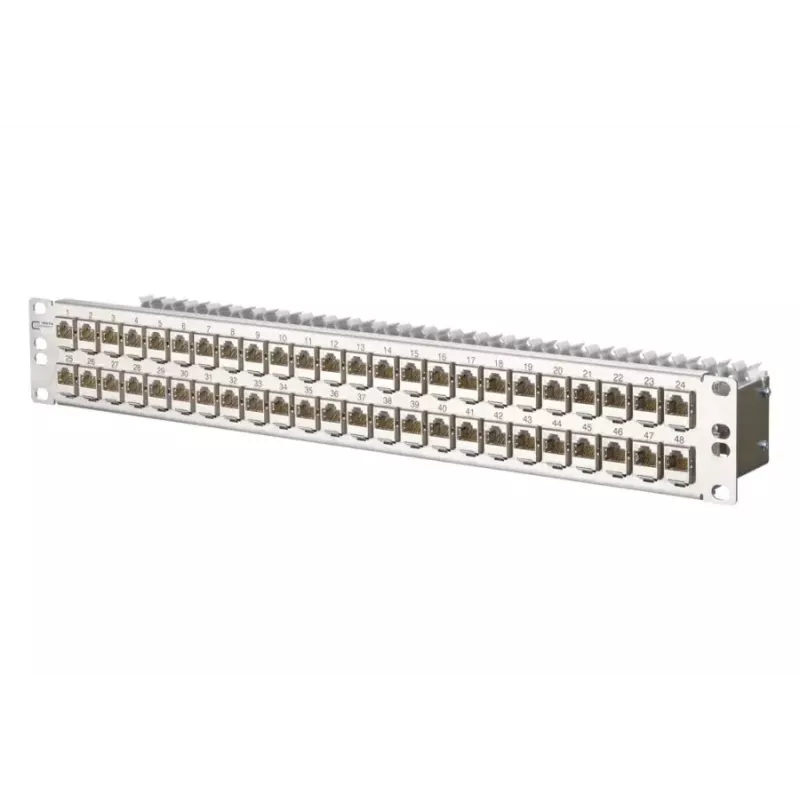

METZ CONNECT 130924-E 1.5U plākšņu panelis ir 19 collu nerūsējošā tērauda moduļu rāmis, kurā ir 48 atsevišķi E‑DAT moduļi, kas paredzēti strukturētai kabeļu sistēmai ātrgaitas tīklos. Tas ir komponentu pārbaudīts un sertificēts atbilstoši attiecīgajiem nozares standartiem attiecībā uz Cat.6A veiktspēju, un atbalsta savienojumu testēšanu līdz 500 MHz. Panelis ir paredzēts instalācijām, kurās nepieciešama 10 Gbit Ethernet, attālināta barošana (PoE, PoE+ un UPoE) un HDBaseT saderība.

Priekšrocības

Pilnībā ekranētā nerūsējošā tērauda konstrukcija nodrošina mehānisku izturību un elektromagnētisko aizsardzību. Komponenti ir GHMT sertificēti un atbilst ISO/IEC 11801 un saistīto standartu EA klases prasībām. Integrētais kabeļu balsts, papildu spriedzes samazināšana un iekļautais 30 cm zemējuma kabelis vienkāršo uzstādīšanu un zemēšanu. Panelis pieņem cietos un savītos vara vadus un izmanto 8-kārtīgus izolācijas pārvietošanas savienotājus (IDC) drošai terminēšanai.

Piemērots

• 10 Gbit Ethernet tīkliem (IEEE 802.3an)
• Ethernet barošanas (PoE, PoE+, UPoE) ieviešanai
• HDBaseT AV izplatīšanai
• Strukturētu kabeļu sistēmu mugurkauliem un datu centru statīvu instalācijām

Galvenās specifikācijas

• Ražotājs: BTR (METZ CONNECT modelis 130924-E)
• Formāts: 19" 1,5 RU nerūsējošā tērauda moduļu rāmis ar 48 E‑DAT moduļiem
• Kategorija: Cat.6A, EA klase
• Testētā savienojuma frekvence: līdz 500 MHz
• Atbalstītais datu pārraides ātrums: līdz 10 Gbit/s
• Atbalstītie vadi: cietie AWG 26/1 – 22/1 un savītie AWG 26/7 – 22/7
• Terminēšana: BTR 8-kārtīgs IDC (izolācijas pārvietošanas savienotājs)
• Vadu piešķiršana: T568A vai T568B
• Zemējums: M6 x 10 zemējuma skrūve ar uzgriezni un drošības paplāksni; komplektā 30 cm zemējuma kabelis

Kā lietot

Uzstādiet plākšņu paneli 19 collu statīvā, izmantojot 1,5 U vietu. Novietojiet ienākošo horizontālo kabeļu sistēmu uz integrētā kabeļu balsta un, ja nepieciešams, piestipriniet papildu spriedzes samazināšanas elementu. Terminējiet katru datu pāri BTR 8-kārtīgajā IDC saskaņā ar izvēlēto vadu standartu (T568A vai T568B). Nodrošiniet, lai paneļa ekranējums būtu savienots ar statīva zemējuma sistēmu, izmantojot piegādāto M6 zemējuma skrūvi un iekļauto 30 cm zemējuma kabeli. Pēc terminēšanas marķējiet portus pēc vajadzības un pārbaudiet savienojumus ar Cat.6A spējīgu testeri līdz 500 MHz.

Ieteikumi

Izmantojiet piemērotu testēšanas aprīkojumu, lai sertificētu Cat.6A veiktspēju pēc uzstādīšanas, un saglabājiet pareizu zemējumu un ekrāna nepārtrauktību, lai nodrošinātu optimālu EMC un PoE darbību. Ievērojiet kabeļu labāko praksi, piemēram, ierobežojot atvīšanu terminēšanas punktos un turot kabeļu saišķus atstatus no spēcīgiem elektromagnētiskiem avotiem.
