Plāksteru panelis Telegärtner J02022A0057

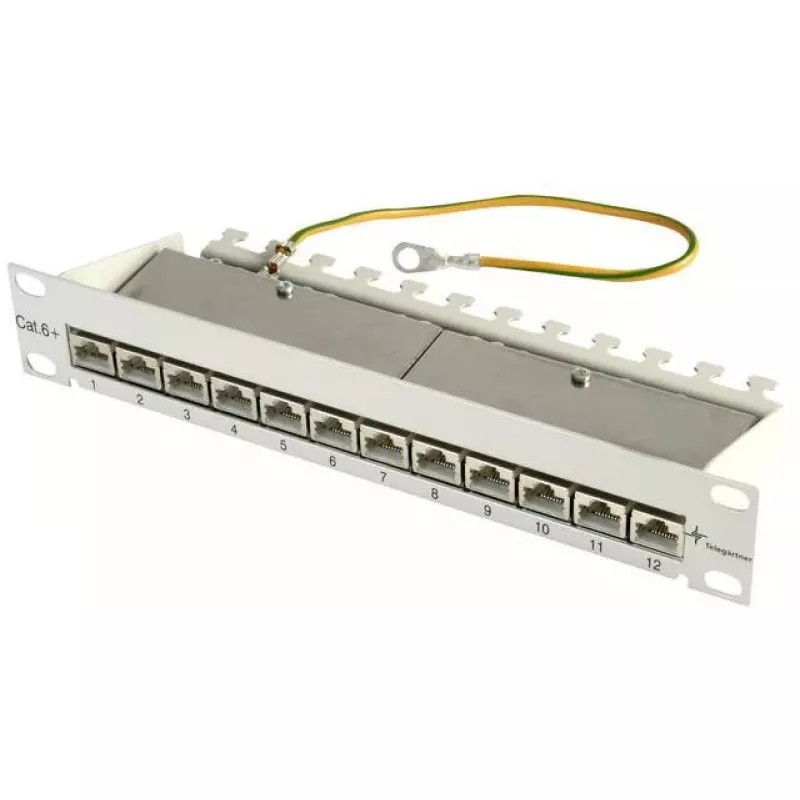

Telegärtner J02022A0057 plāksteru panelis ir 19"/10" 1 HU statīvā montējams risinājums, kas paredzēts strukturētām kabeļu sistēmām. Pieejams ar 12, 16 vai 24 RJ45 ligzdām, kas samontētas uz vienas iespiestās shēmas plates, kura uzstādīta horizontāli. Korpuss ir tērauda, ar pulverkrāsojumu gaiši pelēkā tonī (RAL 7035), pārsegs no nerūsējošā tērauda. Panelis atbalsta Cat6a un Cat5e kabeļus un atbilst IEC 60603-7-5 / -7-3 standartiem.

Priekšrocības

Ierīce nodrošina IDC (LSA Plus) termināļus ar krāsu kodējumu atbilstoši EIA/TIA 568A un 568B, integrētu modulāro ligzdu numerāciju priekšējā panelī un iebūvētas kabeļu saites spriedzes samazināšanai, kurām nav nepieciešamas skrūves vai speciāli instrumenti. Ekranētās versijas ļauj 360 grādu ekranējuma savienojumu tieši uz plates, izmantojot lielu kontakta laukumu un skrūvju skavas, tādējādi samazinot nepieciešamību vīt pinumu un samazinot īssavienojumu risku, pateicoties pietiekamam attālumam starp datu termināļiem un ekranējuma kontaktu. Pārsega montāžai nav nepieciešami speciāli instrumenti.

Piemērots

• Statīvā montējama tīkla sadale serveru telpās un sakaru skapjos
• Strukturētu kabeļu instalācijas, izmantojot Cat6a vai Cat5e kabeļus
• Vidēm, kur nepieciešami ekranēti RJ45 termināļi (ekranētajām versijām)

Galvenās specifikācijas

• Formas faktors: 19" / 10", 1 HU statīvā montējams
• RJ45 porti: 12, 16 vai 24 uz vienas kopējas plates
• Termināļi: IDC (LSA Plus) ar EIA/TIA 568A un 568B krāsu kodējumu
• Standarti: IEC 60603-7-5 / IEC 60603-7-3
• Materiāli: tērauda korpuss (pulverkrāsots RAL 7035), nerūsējošā tērauda pārsegs
• Ekranējums: 360° plates kontakta un skrūvju skavas savienojums (ekranētajiem veidiem)

Lietošana

Uzstādiet plāksteru paneli standarta 19" vai 10" statīvā vajadzīgajā 1 HU augstumā. Pievienojiet tīkla kabeļus IDC (LSA Plus) termināļiem, ievērojot EIA/TIA 568A vai 568B krāsu kodu. Ekranētajām versijām pievienojiet kabeļa ekranējumu plates kontaktam, izmantojot komplektā iekļautās skrūvju skavas un iezemējuma kabeli. Izmantojiet komplektā esošās kabeļu saites, lai nodrošinātu spriedzes samazinājumu uzstādītajiem kabeļiem; pārsega nostiprināšanai nav nepieciešami speciāli instrumenti.

Ieteikumi

Nodrošiniet, lai datu pāru nevītā garuma daļa nepārsniegtu 13 mm, lai saglabātu signāla veiktspēju. Uzstādot ekranētos kabeļus, pārbaudiet iezemējumu un uzturiet pietiekamu atstarpi starp ekranējuma kontaktiem un datu termināļiem, lai izvairītos no īssavienojumiem. Ievērojiet standarta kabeļu pārvaldības praksi statīvos un skapjos, lai nodrošinātu veiktspēju un pieejamību.
