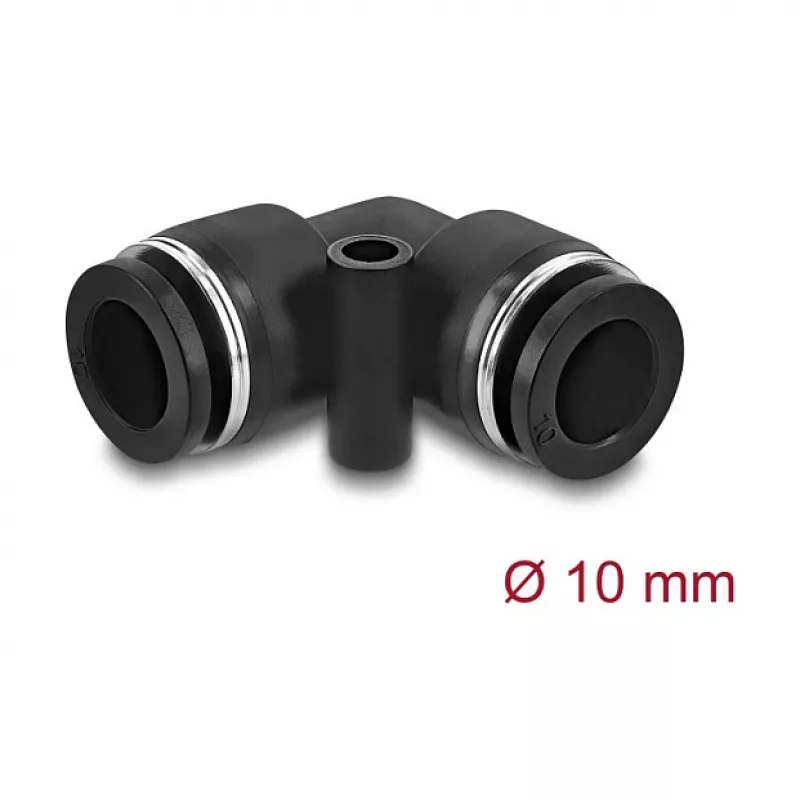

Pneimatiskais savienotājs DELOCK 10 mm, 90° leņķī ar montāžas atveri, iekšējā vītne, metāls/plastmasa, garums 36,5 mm

DELOCK pneimatiskais savienotājs 10 mm caurulēm, ar 90° leņķa konstrukciju un integrētu montāžas atveri. Savienotājs apvieno metāla un plastmasas konstrukciju ar iekšējo vītni un kopējo garumu 36,5 mm. Tas paredzēts ātriem, drošiem savienojumiem saspiestā gaisa un pneimatiskajās sistēmās, kur nepieciešama kompakta cauruļvadu maršrutēšana un stabils stiprinājuma punkts.

Priekšrocības

Leņķveida 90° dizains ļauj ietaupīt vietu, izvadot caurules, un samazina salocīšanās risku, savukārt metāla un plastmasas materiālu kombinācija nodrošina izturības un korozijizturības līdzsvaru. Integrētā montāžas atvere nodrošina vienkāršu stiprināšanu pie mašīnām, kronšteiniem vai citiem montāžas punktiem, un iekšējās vītnes gals nodrošina ciešu, izturīgu savienojumu, kas piemērots pneimatiskajām līnijām.

Piemērots

• Saspiestā gaisa instalācijām
• Pneimatiskajām iekārtām un automatizācijas sistēmām
• Darbnīcām un servisa aprīkojumam
• Vietām ar ierobežotu uzstādīšanas telpu

Galvenās specifikācijas

• Caurules izmērs: 10 mm
• Dizains: 90° leņķī
• Savienojums: iekšējā vītne
• Materiāli: metāls/plastmasa
• Garums: 36,5 mm
• Zīmols: DELOCK, MPN: 60747, EAN: 4043619607471

Lietošana

Ievietojiet 10 mm šļūteni iespraužamajā vai vītņotajā galā atbilstoši šļūtenes tipam un pievelciet iekšējo vītni pie savienojošās vītnes, līdz tā ir nostiprināta. Izmantojiet montāžas atveri, lai piestiprinātu savienotāju fiksētā punktā uz mašīnas vai kronšteina ar atbilstošu skrūvi, lai novērstu kustību. Pēc uzstādīšanas pārbaudiet hermētiskumu un cauruļvadu maršrutēšanu un veiciet spiediena testu pirms normālas darbības.

Ieteikumi

Izmantojiet ar tīrām, saderīgām pneimatiskajām caurulēm un savienotājiem; ja sistēma to prasa, uzklājiet vītņu hermētiķi vai atbilstošu lentu uz iekšējās vītnes. Regulāri pārbaudiet, vai savienojumiem nav nodiluma vai noplūdes, un nomainiet savienotāju, ja tiek konstatēti bojājumi.
