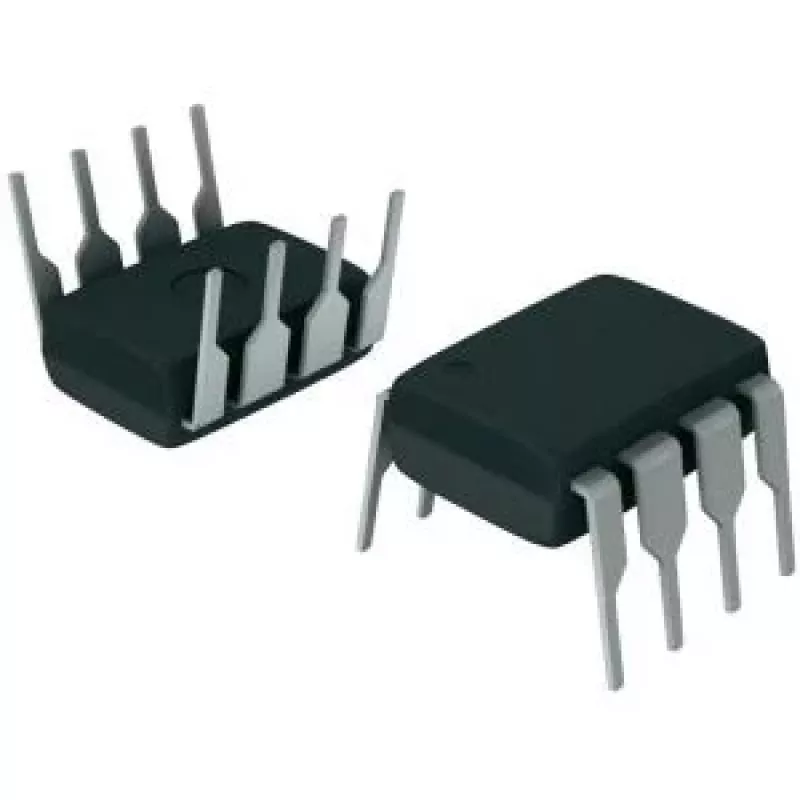

Precīzijas instrumentālais darbības pastiprinātājs Texas Instruments INA128PA, PDIP-8

Texas Instruments INA128PA ir precīzijas instrumentālais darbības pastiprinātājs PDIP-8 korpusā, kas paredzēts precīzai diferenciālā signāla pastiprināšanai un zemas temperatūras dreifa veiktspējai. Tas nodrošina stabilu pastiprinājumu, zemu nobīdes spriegumu un mazas ieejas nobīdes strāvas, padarot to piemērotu sensoru signālu kondicionēšanai, tiltu pastiprinātāju lietojumiem un datu ieguves priekšposmiem, kur nepieciešama precīza mērīšana un signāla integritāte.

Priekšrocības

INA128PA nodrošina precīzu diferenciālo pastiprināšanu ar zemu nobīdi un dreifu, nodrošinot nemainīgu veiktspēju temperatūras diapazonā. Tā mazā ieejas nobīdes strāva saglabā precizitāti, lietojot kopā ar augstas pretestības sensoriem vai tiltu konfigurācijām. Ierīces korpuss un spraudņu izvietojums vienkāršo prototipēšanu un caururbumu montāžu, savukārt tās iekšējā konstrukcija atbalsta stabilu pastiprinājuma iestatīšanu un zemu trokšņu līmeni mērīšanas lietojumiem.

Piemērots

• Tiltu sensoru (spriegojuma devēju, mērīšanas šūnu) pastiprināšana
• Medicīnisko instrumentu ieejas posmi, kur nepieciešama zema nobīde
• Precīzijas mērīšanas un datu ieguves priekšposmu shēmas
• Signālu kondicionēšana termopāriem un RTD ar atbilstošu priekšposmu
• Laboratorijas prototipi un izglītības elektronika, izmantojot PDIP korpusus

Galvenās specifikācijas

• Pastiprinātāja tips: instrumentālais/darbības pastiprinātājs ar diferenciālajām ieejām
• Korpuss: 8 kontaktu PDIP (caururbumu montāža)
• Zems ieejas nobīdes spriegums un zems nobīdes dreifs, piemērots precīzijas lietojumiem
• Maza ieejas nobīdes strāva izmantošanai ar augstas pretestības avotiem
• Stabilas pastiprinājuma īpašības precīzai diferenciālajai pastiprināšanai
• Zems trokšņu līmenis, optimizēts mērīšanai un sensoru kondicionēšanai

Kā lietot

Uzstādiet INA128PA PDIP-8 ligzdā vai pielodējiet to pie caururbumu plates saskaņā ar standarta instrumentālo pastiprinātāju spraudņu izvietojumu. Konfigurējiet pastiprinājumu, izmantojot ārējos rezistorus starp pastiprinājuma spraudņiem, kā norādīts ierīces dokumentācijā; nelielas rezistoru vērtību izmaiņas nosaka nepieciešamo diferenciālo pastiprinājumu. Pievienojiet atbilstošus barošanas spriegumus un apvada kondensatorus tuvu barošanas spraudņiem, lai nodrošinātu stabilitāti un zemu trokšņu līmeni. Pievienojiet sensoru vai tiltu izejas diferenciālajiem ieejas spraudņiem un novadiet pastiprināto izeju uz nākamo mērīšanas sistēmas posmu vai ADC ieeju.

Ieteikumi

Izmantojiet īsus, zemas pretestības traktus ieejas savienojumiem un novietojiet barošanas atsaistes kondensatorus tuvu ierīcei. Saskaņojiet avotu pretestības, ja iespējams, un iekļaujiet ieejas filtrāciju, ja vide satur ievērojamus elektromagnētiskos traucējumus. Lai sasniegtu augstāko precizitāti, ļaujiet pastiprinātājam termiski stabilizēties un izvēlieties precīzijas ārējos rezistorus pastiprinājuma iestatīšanai.
