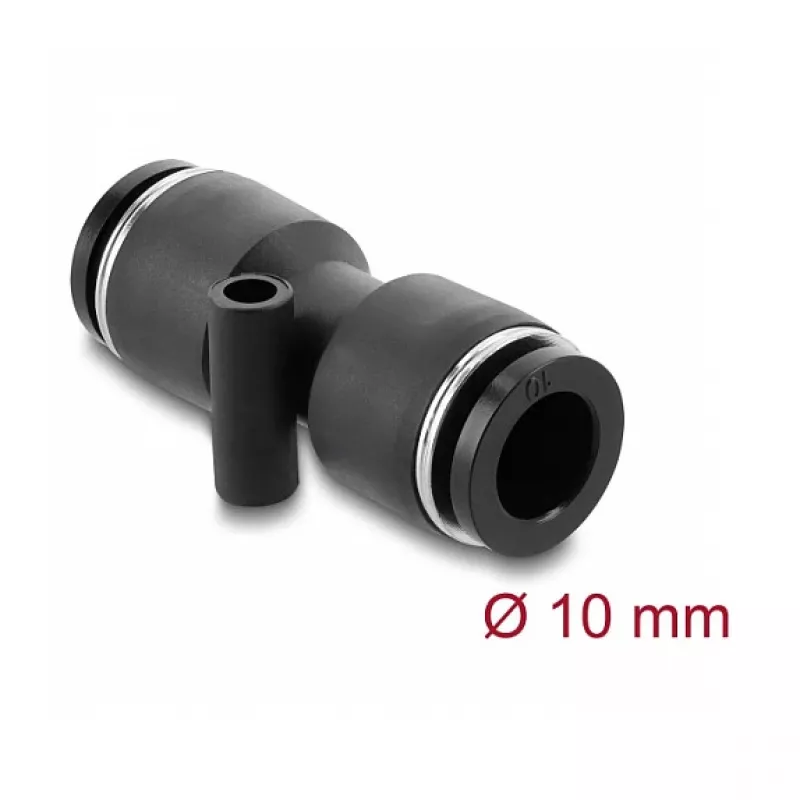

Pneimatiskais savienotājs DELOCK 10 mm taisns ar montāžas atveri, metāls/plastmasa, iekšējā vītne, 48 mm

Šis taisnais pneimatiskais savienotājs no DELOCK ir paredzēts ātrai un drošai 10 mm šļūteņu savienošanai saspiestā gaisa un pneimatiskajās sistēmās. Korpuss apvieno metālu un plastmasu melnā apdarē, tam ir iekšējās vītnes savienojums, un kopējais garums ir 48 mm. Integrēta montāžas atvere ļauj savienotāju piestiprināt pie mašīnām, kronšteiniem vai citiem montāžas punktiem stabilai uzstādīšanai.

Priekšrocības

Savienotājs nodrošina izturīgu un hermētisku savienojumu gaisa un pneimatiskajām līnijām, un to var ātri uzstādīt bez speciāliem instrumentiem. Metāla un plastmasas kombinācija nodrošina izturību, vienlaikus saglabājot zemu svaru. Integrētā montāžas atvere nostiprina savienotājdetalu vietā un novērš izslīdēšanu vai atslābšanu darbības laikā.

Piemērots

• Saspiestā gaisa sadales līnijām ar 10 mm caurulēm
• Pneimatiskajām sistēmām mašīnbūvē un automatizācijā
• Darbnīcām un apkopes darbiem, kur nepieciešams montējams šļūtenes savienotājs
• Ātri maināmām vai modulārām pneimatiskām iekārtām

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 60744
• EAN: 4043619607440
• Caurules diametrs: 10 mm
• Tips: taisns pneimatiskais savienotājs
• Savienojums: iekšējā vītne
• Materiāls: metāls/plastmasa
• Apdare: melna
• Kopējais garums: 48 mm
• Iespēja: integrēta montāžas atvere
• Ražots: Ķīnā

Lietošana

Ievietojiet 10 mm šļūteni savienotājā, līdz tā cieši iegulst, un nostipriniet cauruli atbilstoši šļūtenes tipam (spiežamais, skavas vai uzmavas veids, ja piemērojams). Ieskrūvējiet savienotāju pretējā iekšējā vai ārējā vītnē un pievelciet ar atbilstošu griezes momentu, lai nodrošinātu hermētisku savienojumu. Izmantojiet montāžas atveri, lai piestiprinātu savienotāju pie mašīnas rāmja, kronšteina vai paneļa ar piemērotu skrūvi, nodrošinot pareizu izlīdzināšanu un stiepes atslogošanu šļūtenei.

Ieteikumi

Pirms uzstādīšanas pārbaudiet vītnes izmēra un šļūtenes gala saderību. Ja nepieciešams, izmantojiet atbilstošu hermētiķi vai lenti uz vītņotajiem savienojumiem, kā to nosaka jūsu pneimatiskā sistēma. Periodiski pārbaudiet, vai savienotājs un montāžas punkts nav nolietojušies, vaļīgi vai nerodas noplūdes, un nomainiet, ja tiek novēroti bojājumi vai pastāvīga noplūde.
