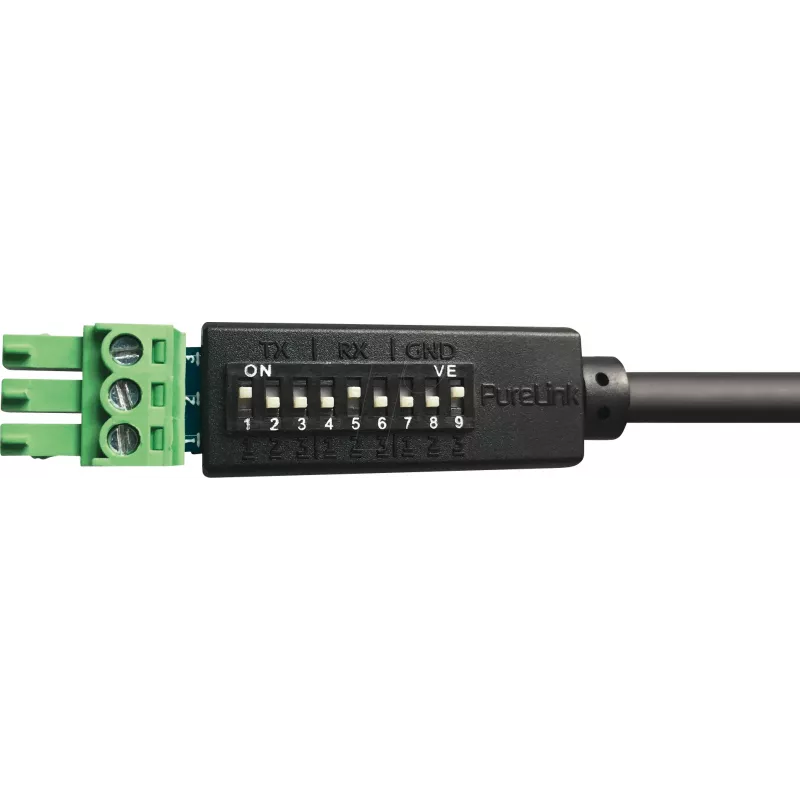

PureLink PureTools RS-232 seriālās vadības kabelis, Phoenix 3-pin uz DB9 vīrišķo, 1m, pārslēdzams pinout, melns

Profesionālos AV statīvos un automatizācijas skapjos uzstādītājiem bieži nepieciešama uzticama seriālā saite starp vadības procesoru un displeju, slēdzi vai projektoru. PureLink PureTools PTM-RS100 atbild uz šo vajadzību ar izturīgu RS-232 kabeli, kas savieno Phoenix 3-pin spaiļu bloku ar DB9 vīrišķo savienotāju. Tā pārslēdzamais pinout padara to pielāgojamu dažādām iekārtu vadu shēmām, novēršot minējumus nodošanas laikā.

Galvenās specifikācijas

• Savienotājs 1: Phoenix 3-pin spaiļu bloks (skrūvju spailes)
• Savienotājs 2: DB9 vīrišķais (D-Sub 9-pin)
• Kabeļa garums: 1,0 m
• Pinout: pārslēdzams / konfigurējams ar DIP slēdzi
• Protokols: RS-232 seriālais
• Vadītāja materiāls: varš
• Ekranējums: jā
• Apvalka materiāls: PVC
• Krāsa: melna
• Atbilstība: RoHS, CE
• Darba temperatūra: -20°C līdz +70°C
• Produktu sērija: PureTools

Kāpēc izvēlēties to

PTM-RS100 izceļas ar savu elastību. 3-pin Phoenix savienotājs pieņem goļus vadus no vadības sistēmām, savukārt DIP slēdzis ļauj pārkonfigurēt pin sadalījumu lidojuma laikā. Tas nozīmē, ka viens kabelis var apkalpot vairāku veidu ierīces, samazinot krājumus un vienkāršojot apkalpošanas izsaukumus. Ekranētie vara vadītāji nodrošina tīru signāla pārraidi pat elektriski trokšņainā vidē.

Ideāli lietošanas gadījumi

• Vadības sistēmas (piemēram, Crestron, AMX) savienošana ar projektoru vai plakanā paneļa displeju ar RS-232.
• Mediju servera savienošana ar video slēdzi automatizācijai.
• Vecāku RS-232 ierīču integrēšana mūsdienīgās AV-over-IP sistēmās.
• Lauka apkalpošanas komplekti, kur sastopami dažādi pinout.

Noderīgi zināt

Šis kabelis ir daļa no PureTools piederumu līnijas, kas paredzēta profesionālai integrācijai. Phoenix savienotājs ir 3-polu skrūvju spaile, tāpēc lodēšana nav nepieciešama — tikai noņemiet izolāciju, ievietojiet un pievelciet. DB9 vīrišķais gals der standarta seriālajiem portiem lielākajā daļā AV iekārtu. Vienmēr pārbaudiet pinout konfigurāciju pret ierīces rokasgrāmatu pirms ieslēgšanas.
