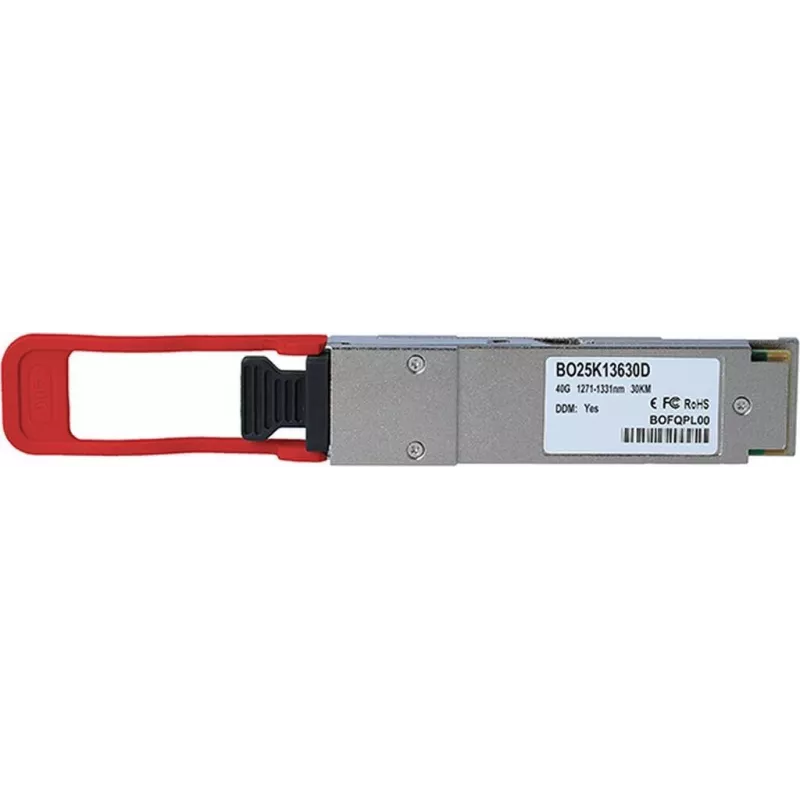

QSFP uztvērējs BlueOptics BO25K13630D 40GBASE-ER4L 30 km 1310 nm

BlueOptics BO25K13630D ir karsti pievienojams QSFP uztvērējs, kas paredzēts 40GBASE-ER4L savienojumiem pa vienmoda optisko šķiedru 1310 nm, nodrošinot līdz 30 km sasniedzamību. Modulis apvieno četras neatkarīgas 10 Gbit/s līnijas kompaktā QSFP formas faktorā, nodrošinot liela ātruma augšupsaites un tālsavienojumus datu centriem, operatoru tīkliem un universitātes pilsētiņu mugurkaula tīkliem. Tā vienmoda darbība un LC optiskā saskarne padara to piemērotu metro un tālsasniedzamības lietojumiem, kur nepieciešami stabili 40 Gbit/s savienojumi.

Priekšrocības

Uztvērējs nodrošina tālsasniedzamības veiktspēju līdz 30 km, saglabājot četru 10 Gbit/s uz vienu līniju arhitektūru mazā QSFP korpusā, ļaujot veikt blīvu apvienošanu un efektīvi izmantot optisko šķiedru infrastruktūru. Karsti pievienojamā konstrukcija vienkāršo apkopi un nomaiņu, netraucējot blakus esošajiem portiem. Darbojoties 1310 nm uz vienmoda optiskās šķiedras, tiek samazināti dispersijas efekti garos savienojumos un nodrošināta savietojamība ar tipisku operatoru un datu centru optisko šķiedru izvietojumu.

Piemērots

• Tālsavienojumiem starp datu centriem
• Operatoru un metro tīklu apvienošanas saitēm
• Universitātes pilsētiņu mugurkaula tīkliem un klātbūtnes punktiem (POP)
• Liela ātruma augšupsaitēm starp slēdžiem un maršrutētājiem

Galvenās specifikācijas

• Formas faktors: QSFP (Quad Small Form-factor Pluggable)
• Datu pārraides ātrums: 40 Gbit/s (4 × 10 Gbit/s līnijas)
• Optiskais viļņa garums: 1310 nm
• Maksimālā sasniedzamība: līdz 30 km pa vienmoda optisko šķiedru
• Optiskā saskarne: LC dupleksais (vienmoda)
• Karsti pievienojams: jā

Lietošana

Turiet QSFP uztvērēju aiz korpusa, izvairoties no saskares ar optiskā savienotāja galiem. Ievietojiet moduli saderīgā QSFP slotā, līdz tas nofiksējas un fiksators nofiksējas. Pievienojiet vienmoda LC optisko ielāpu vadus moduļa portiem, nodrošinot pareizu raidīšanas/uztveršanas orientāciju. Pārraugiet savienojuma statusu caur resursdatora ierīci un veiciet nepieciešamo konfigurāciju 40GBASE-ER4L darbībai pievienotajā slēdžā vai maršrutētājā. Noņemot moduli, atvienojiet strāvu vai ievērojiet resursdatora ierīces ieteiktās karstās nomaiņas procedūras un izmantojiet izmetēja fiksatoru, lai izņemtu uztvērēju.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda LC ielāpu vadus un uzturiet tīrus optisko savienojumu galus, lai nodrošinātu uzticamus tālsavienojumus. Pārbaudiet savietojamību ar resursdatora sistēmas QSFP specifikācijām un pārbaudiet savienojuma iestatījumus 40GBASE-ER4L režīmam. Uzglabājiet neizmantotos uztvērējus antistatiskā iepakojumā un aizsargājiet savienotājus ar putekļu vāciņiem, kad tie netiek lietoti.
