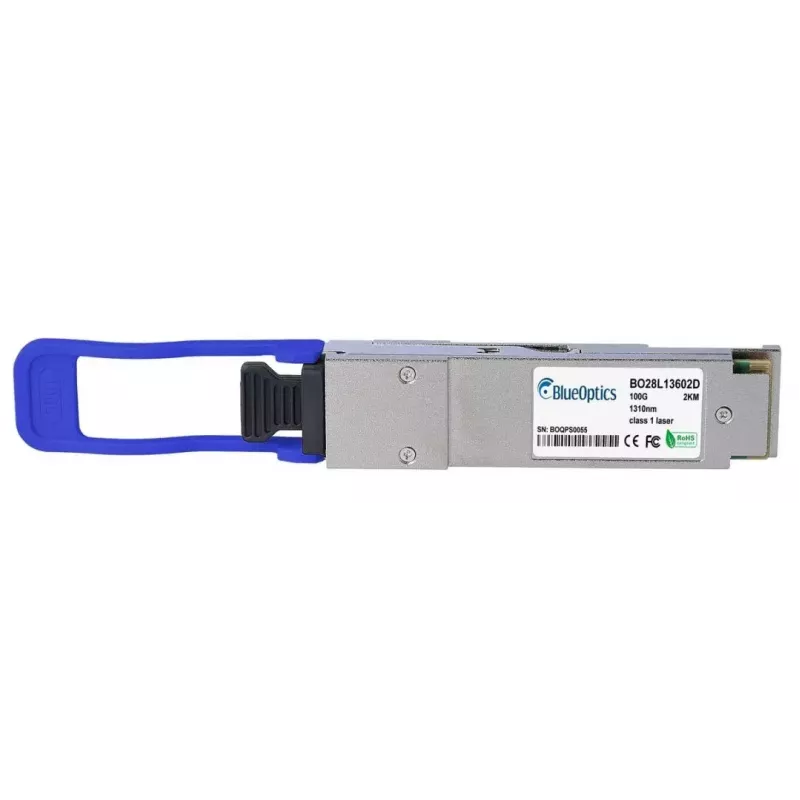

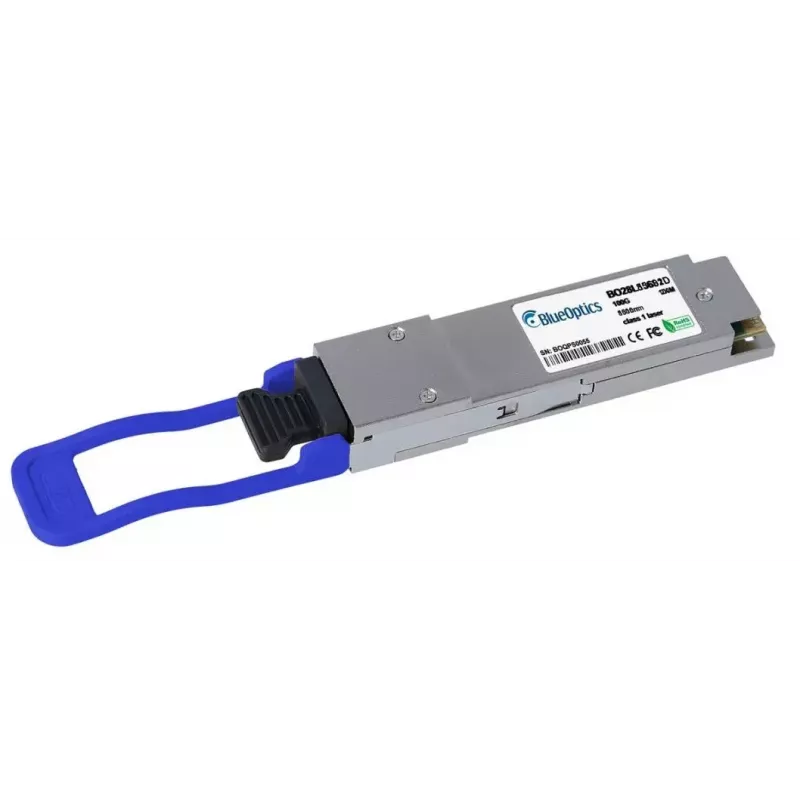

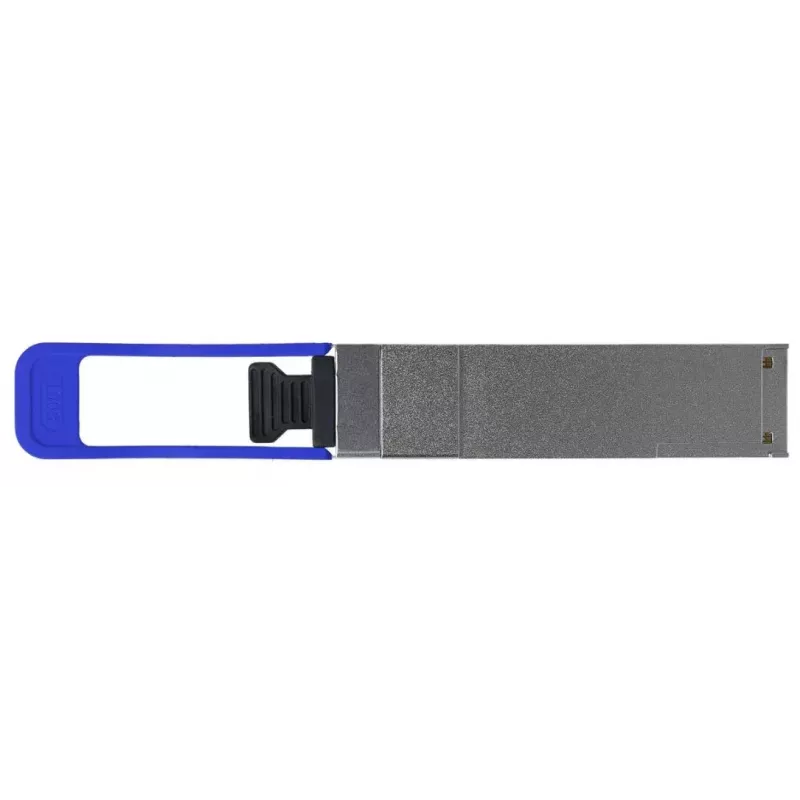

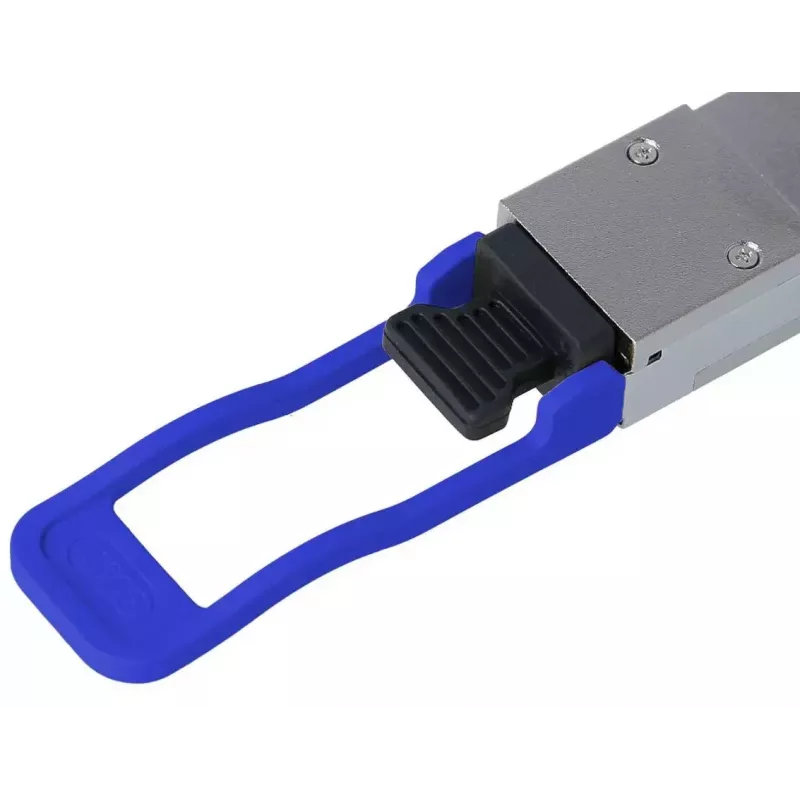

QSFP28 raiduztvērēja modulis BlueOptics 02311MNN-BO 2000m

BlueOptics 02311MNN-BO QSFP28 raiduztvērēja modulis ir 100GBASE-CWDM4 saderīgs optiskais raiduztvērējs, kas paredzēts ātrdarbīgiem vienmoda optiskās šķiedras savienojumiem līdz 2000 metriem. Ievietots alumīnija korpusā un sver aptuveni 40 gramus, modulis izmanto QSFP28 saskarni ar LC duplekso savienojumu un atbilst MSA vadlīnijām mehāniskajai un elektriskajai savietojamībai. Tas atbalsta vienlaicīgus raidīšanas un uztveršanas kanālus ar CWDM viļņgarumu multipleksēšanu un ir piemērots Ethernet, Fibre Channel over Ethernet un SDH/SONET lietojumiem līdz 100 Gbps.

Priekšrocības

Modulis nodrošina alumīnija korpusa fizisko izturību apvienojumā ar vieglo dizainu, kas atvieglo apiešanos un uzstādīšanu. Izgatavots atbilstoši MSA specifikācijām, tas garantē savietojamību ar galvenajām tīkla platformām, kas atbalsta līdzvērtīgus 100GBASE-CWDM4 QSFP28 moduļus. Integrētā digitālā diagnostika (DDM/DOM) nodrošina reāllaika darbības parametrus, piemēram, barošanas spriegumu, lāzera nobīdes strāvu, raidītāja izejas jaudu, uztvērēja ieejas jaudu un temperatūru, vienkāršojot uzraudzību un traucējummeklēšanu.

Piemērots

• 100 Gbps augšupsaitēm starp datu centru komutatoriem un agregācijas ierīcēm pa vienmoda optisko šķiedru
• Ātrdarbīgiem savienojumiem maršrutētājiem, atmiņas sistēmām un slodzes balansētājiem
• Pilsētas un universitātes pilsētiņu tīkliem, kur nepieciešams līdz 2 km sasniedzamība ar CWDM kanāliem
• Vidēm, kur nepieciešama attālināta diagnostika un savienojuma uzraudzība, izmantojot DDM/DOM

Galvenās specifikācijas

• Saskarnes veids: QSFP28
• Formas faktors: QSFP28 optiskais raiduztvērējs
• Protokola atbalsts: 100GBASE-CWDM4 (līdz 100 Gbps)
• Optiskās šķiedras veids: Vienmoda optiskā šķiedra
• Savienotājs: LC dupleksais
• Maksimālā sasniedzamība: 2000 metri
• Korpusa materiāls: Alumīnijs
• Svars: ~0,04 kg
• Digitālā diagnostika: DDM/DOM (atbilst MSA)

Kā lietot

Instalējiet QSFP28 raiduztvērēju saderīgā QSFP28 portā savā komutatorā, maršrutētājā vai citā tīkla ierīcē, ievērojot ražotāja norādījumus par karsto nomaiņu un apiešanos. Pievienojiet LC duplekso vienmoda optiskās šķiedras savienotājvardu starp raiduztvērējiem vai pie savienotājpanela, nodrošinot pareizu raidīšanas/uztveršanas orientāciju. Pārbaudiet savienojuma saskaņošanu un darbības statusu, izmantojot komutatora vai ierīces pārvaldības saskarni, un lietojiet digitālo diagnostiku, lai uzraudzītu optiskos parametrus un temperatūru. Ievērojiet ESD piesardzības pasākumus, rīkojoties ar optiskajiem moduļiem, un izvairieties no optiskās šķiedras locīšanas pāri ieteicamajam rādiusam, lai saglabātu signāla integritāti.

Ieteikumi

Optimālai veiktspējai izmantojiet vienmoda LC dupleksās optiskās šķiedras savienotājvardus un uzturiet tīrus savienotāju gala virsmas. Pārliecinieties, ka resursdatora aparatūra atbalsta 100GBASE-CWDM4 QSFP28 moduļus un DDM/DOM, ja nepieciešama attālināta diagnostika. Ilgtermiņa drošumam ieplānojiet periodisku savienotāju tīrības pārbaudi un uzraugiet DDM parametrus, lai agri atklātu degradāciju.
