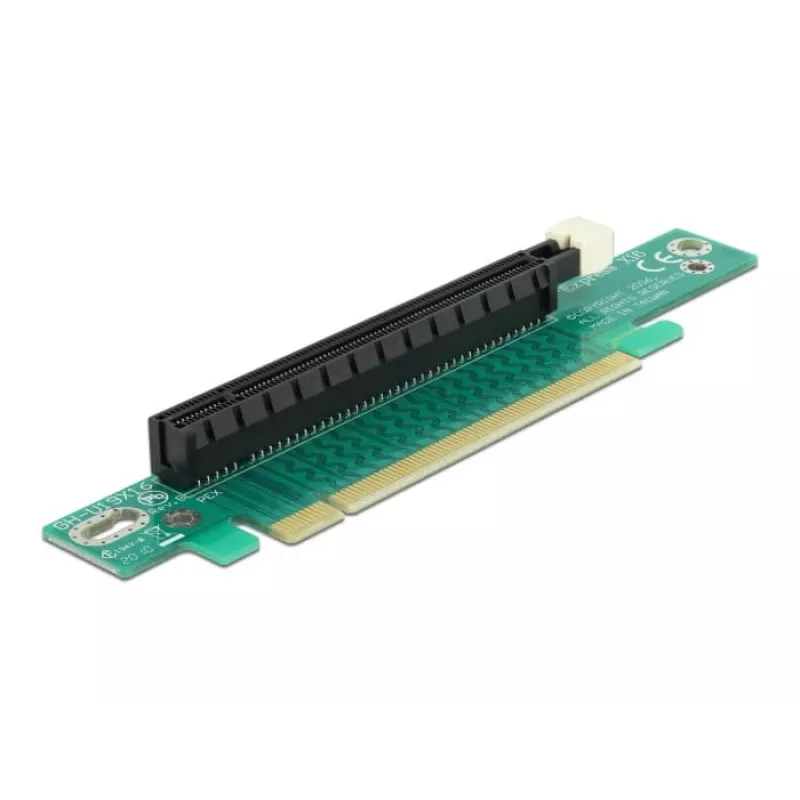

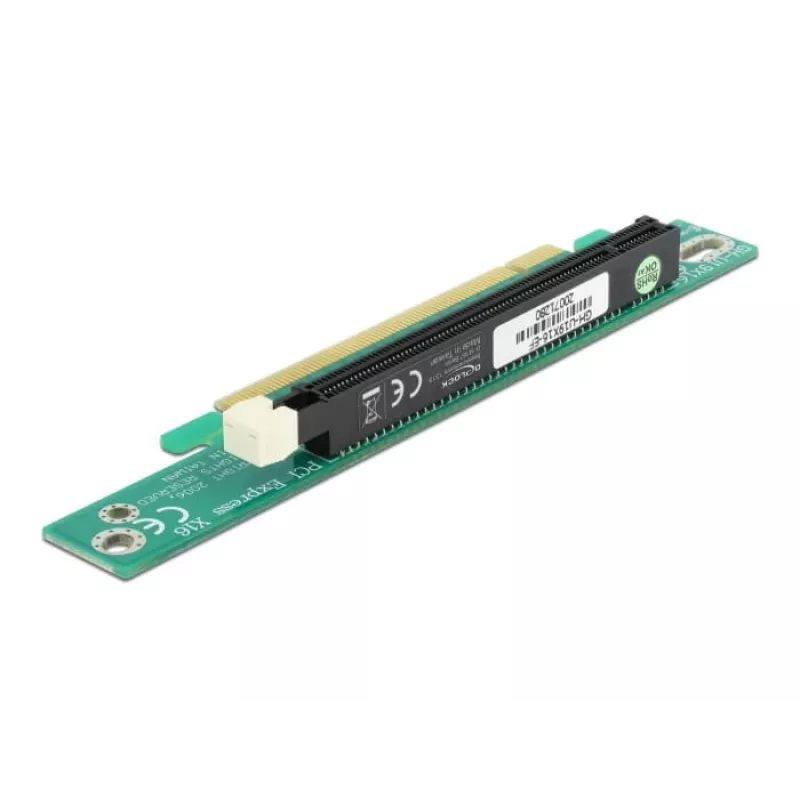

Riser PCIe x16 DeLOCK 89105

Šī paplašināšanas karte ļauj pievienot PCI Express x16 karti mātesplates PCI Express slotam 90° leņķī, nodrošinot horizontālu uzstādīšanu kompaktos 1U datoru korpusos, kur vertikāla uzstādīšana vietas ierobežojumu dēļ nav iespējama. Adapteris atbilst PCIe x16 standartam un ir paredzēts iekšējai lietošanai.

Priekšrocības

DeLOCK Riser PCIe x16 (modelis 89105) nodrošina uzticamu vadu PCIe savienojumu ar pilnu x16 formas faktora signālu atbalstu, piemērots zema profila 1U šasijām. Tā kreisās ievietošanas dizains un zemais montāžas augstums garantē saderību ar 19 collu, 1U statņu korpusiem, vienlaikus saglabājot signāla integritāti pievienotajām PCIe kartēm.

Piemērots

• 1U, 19 collu statņu serveriem un šasijām
• Sistēmām, kur nepieciešama horizontāla PCIe x16 karšu uzstādīšana
• Grafikas karšu vai citu PCIe x16 ierīču pievienošanai vietas ziņā ierobežotās konfigurācijās

Galvenās specifikācijas

• Saskarne: PCI Express x16 (resursdators un izeja)
• Formas faktors: 1U (48,3 cm / 19 collu korpusiem)
• Ievietošanas orientācija: kreisā ievietošana
• Montāžas augstums: 24 mm
• Kopējais augstums: 32 mm
• Paredzētā lietošana: iekšēja
• Zīmols / MPN / EAN: DELOCK 89105 / 89105 / 4043619891054

Kā lietot

Izslēdziet sistēmu un atvienojiet to no elektrotīkla. Atveriet šasiju un atrodiet mātesplates PCIe x16 slotu. Izlīdziniet paplašināšanas kartes resursdatora savienotāju ar mātesplates PCIe x16 slotu un uzmanīgi ievietojiet to kreisajā ievietošanas orientācijā. Nostipriniet paplašināšanas karti un PCIe karti atbilstoši šasijas montāžas punktiem un aizveriet korpusu. Pievienojiet strāvu un startējiet sistēmu; pievienotajai PCIe kartei vajadzētu tikt atpazītai no mātesplates un operētājsistēmas, kā parasti.

Ieteikumi

Izmantojiet paplašināšanas karti tikai saderīgos 1U, 19 collu korpusos un pārliecinieties, ka montāžas augstums (24 mm) un kopējais augstums (32 mm) atbilst jūsu šasijai. Izvairieties no pārmērīgas savienotāja locīšanas un pirms sistēmas ieslēgšanas pārbaudiet PCIe kartes ievietojumu, lai novērstu bojājumus.
