RJ-11 vadu savienotājs EFB Elektronik 37516.1-100

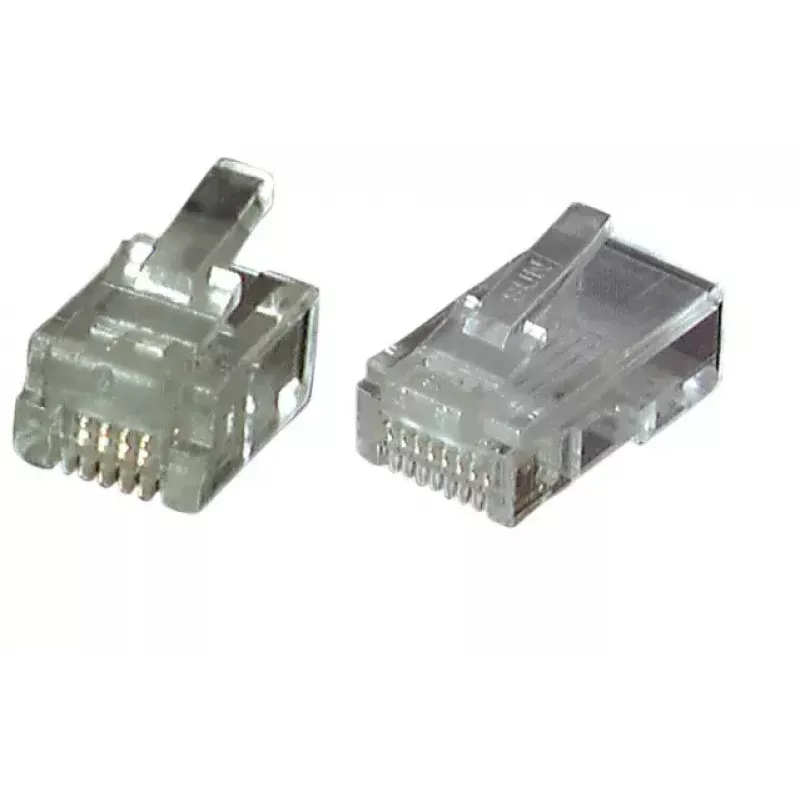

EFB Elektronik 37516.1-100 ir caurspīdīgs modulārs RJ11 (6P4C) vadu savienotājs apaļiem U/UTP (UTP) kabeļiem. Piegādāts iepakojumos pa 100, šis savienotājs ir izgatavots, lai nodrošinātu vizuālu vadu izvietojuma pārbaudi un drošu elektrisko un mehānisko savienojumu telefona un zema ātruma datu vadiem.

Priekšrocības

Caurspīdīgais korpuss ļauj ātri pārbaudīt vadu secību un pareizu ievietošanu. Savienotājs ir saderīgs ar standarta 6P4C RJ11 ligzdām un paredzēts lietošanai ar apaļo kabeli, nodrošinot uzticamu kontaktu un konsekventus presēšanas rezultātus, ja tiek izmantots atbilstošs presēšanas instruments.

Piemērots

• Telefona klausulēm un līniju savienojumiem
• Zema ātruma datu vai balss vadu projektiem
• Apaļu U/UTP (UTP) kabeļu terminācijai uz vietas
• Nelielām instalācijām un remontiem, kur nepieciešami RJ11 6P4C savienotāji

Galvenās specifikācijas

• Tips: Modulārs savienotājs RJ11 (6P4C)
• Materiāls: Caurspīdīgs plastmasas korpuss
• Kabeļa saderība: Apaļi U/UTP (UTP) kabeļi
• Daudzums iepakojumā: 100 gab.
• Ražotājs: EFB Elektronik
• MPN: 37516.1-100
• EAN: 4049759134532

Kā lietot

Noņemiet apaļā U/UTP kabeļa ārējo apvalku līdz atbilstošam garumam, sakārtojiet vadus vajadzīgajā secībā un ievietojiet tos pilnībā RJ11 6P4C savienotājā, līdz vadu gali sasniedz priekšpusi. Ievietojiet savienotāju saderīgā presēšanas instrumentā un presējiet saskaņā ar instrumenta ražotāja norādījumiem (piemēroti instrumenti, ko norādījis ražotājs, ietver Art.-Nr. E-MUC410 priekš RJ10/RJ11/RJ12/RJ45 un Art.-Nr. 39945.2 priekš RJ69). Vizuāli pārbaudiet nopresēto savienojumu caur caurspīdīgo korpusu un pārbaudiet līnijas nepārtrauktību.

Ieteikumi

Izmantojiet speciālu modulāru presēšanas instrumentu, kas ieteicams RJ11 savienotājiem, un izvēlieties pareizo savienotāja tipu apaļajiem kabeļiem. Neizmantojiet savienotājus, kas paredzēti ekranētiem kabeļiem, ja strādājat ar neekranētu vadu. Pēc presēšanas veiciet nepārtrauktības testu, lai nodrošinātu drošu darbību.
