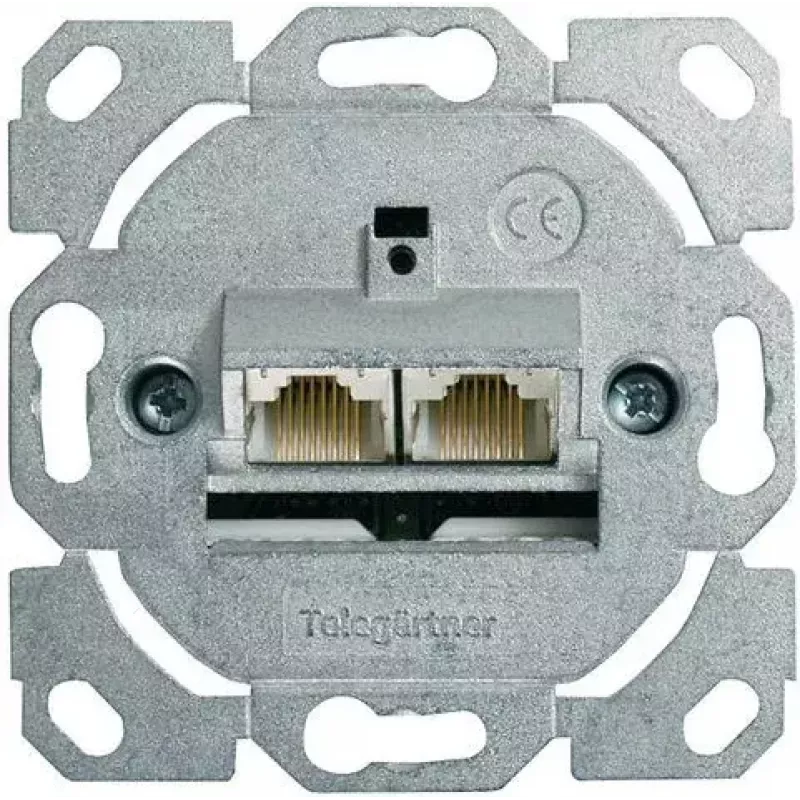

RJ-45 kontaktligzda Telegärtner J00020A0502

Telegärtner J00020A0502 kontaktligzda ir pilnībā ekranēta RJ-45 ligzda, kas paredzēta 6.A kategorijas instalācijām un profesionālai tīkla kabeļu sistēmai. Tā nodrošina 360° ekranējuma kontaktu un stiepes slodzes samazināšanu, izmantojot atsevišķus fiksētus skrūvspīles ārējā kabeļa apvalkam un ekranējumam, atbalsta vadu pievienošanu 8x45° soļos no visiem virzieniem un ļauj kabeli ievadīt gan horizontāli, gan vertikāli. Kompaktais dizains ar mazu montāžas dziļumu ir piemērots standarta sienas un grīdas montāžas kārbām un ir saderīgs ar dažādu slēdžu programmu pārsegu plāksnēm.

Priekšrocības

Atbalsta Cat.6A pārraides veiktspēju saskaņā ar ISO/IEC 11801 un EN 50173-1, nodrošinot ātrdarbīgu datu pārraidi. Pilnībā ekranēts dizains ar iespēju pievienot spraudņa zemējuma savienojumu visos četros stūros (DIN 46342-1, 6,3 mm) uzlabotai EMS veiktspējai. Elastīga kabeļa ievade un fiksētie skrūvspīles vienkāršo uzstādīšanu un samazina vajadzību pēc vairākiem noliktavas variantiem. Papildu funkcijas, piemēram, pēcaprīkojams caurspīdīgs marķējuma lauks, aizsargvāciņi, noņemama vertikālā stiprinājuma sliede un maināms aizsargs pret pārliekšanu 6 un 8 kontaktu spraudņiem, palielina uzstādīšanas daudzpusību un ilgtermiņa lietojamību.

Piemērots

• Profesionālām Cat.6A tīkla instalācijām birojos un datu telpās
• Ekranētām (STP/FTP) kabeļu sistēmām, kur nepieciešama uzlabota EMS aizsardzība
• Sienas un grīdas (grīdas lūku) instalācijām ar ierobežotu montāžas dziļumu
• Vidēm, kur nepieciešama modulāra pārsegu plākšņu saderība

Galvenās specifikācijas

• Standarts: Cat.6A atbilstoši ISO/IEC 11801; EN 50173-1
• Ekranējums: Pilnībā ekranēts, 360° kontakts
• Kabeļa ievade: Maināma, vadu pievienošana 8x45° soļos; horizontāla vai vertikāla ievade
• Zemējums: Spraudņa zemējuma savienojuma iespēja četros stūros (DIN 46342-1; 6,3 mm)
• Montāžas dziļums: Zema profila dizains, piemērots grīdas montāžas kārbām
• Saderība: Darbojas gan ar 6 kontaktu (RJ11/12), gan 8 kontaktu (RJ45) savienotājiem
• Montāžas elementi: Fiksētas skrūvspīles apvalkam un ekranējumam, noņemama vertikālā stiprinājuma sliede

Lietošana

Noņemiet kabeļa apvalku saskaņā ar ražotāja norādījumiem, ievietojiet ārējo apvalku un ekranējumu attiecīgajās fiksētajās skrūvspīlēs un nostipriniet, lai nodrošinātu 360° ekranējuma kontaktu. Savienojiet vadus, ievērojot izvēlēto vadu virzienu; kontaktligzdai var piekļūt un vadus pievienot 8x45° soļos, lai pielāgotos kabeļa maršrutēšanai. Uzstādiet ierīci sienas vai grīdas kārbā, izmantojot četru caurumu nesošo gredzenu, un, ja nepieciešams, piestipriniet noņemamo vertikālo stiprinājuma sliedi grīdas instalācijām. Uzlieciet pārsega plāksni no izvēlētās slēdžu programmas un, ja vajadzīgs, pievienojiet caurspīdīgo marķējuma lauku uz pārsega. Pievienojiet spraudņa zemējuma savienojumu, ja vietējās zemēšanas prakses to prasa.

Ieteikumi

Lai nodrošinātu optimālu pārraidi un EMS veiktspēju, izmantojiet ekranētus Cat.6A (STP/FTP) kabeļus, pārliecinieties, ka ekranējums ir pareizi iestiprināts fiksētajās skrūvspīlēs, un pievienojiet spraudņa zemējumu tuvākajā piemērotajā zemējuma punktā saskaņā ar vietējiem uzstādīšanas standartiem.
