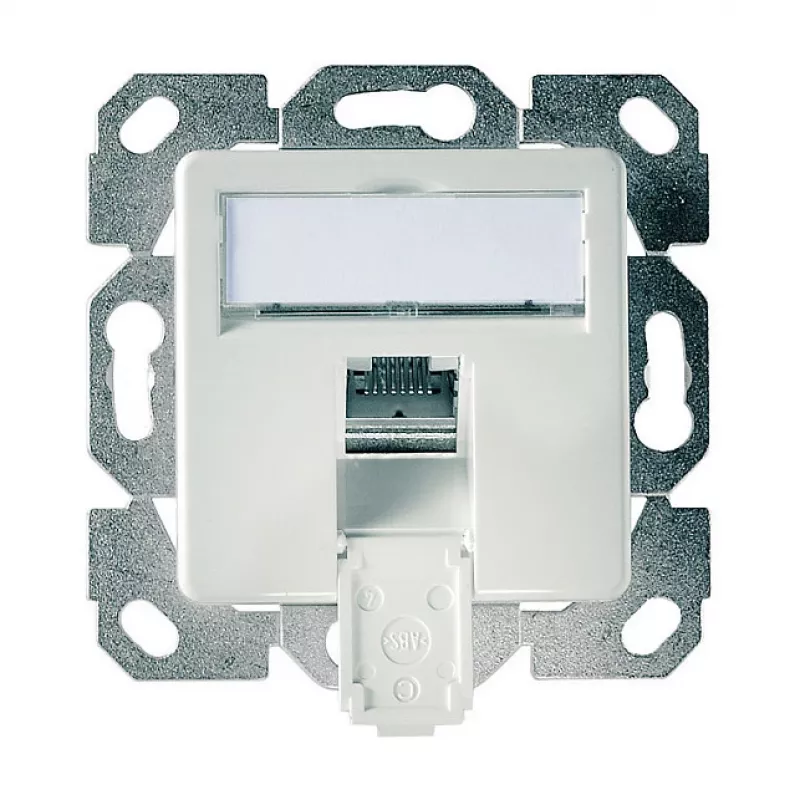

RJ-45 kontaktligzda Telegärtner J00020A0505

Telegärtner J00020A0505 ir RJ-45 kontaktligzda, kas paredzēta Cat.6A tīkla lietojumiem, kur nepieciešami pilnībā ekranēti savienojumi. Tā atbalsta Cat.6A pārraides veiktspēju atbilstoši ISO/IEC 11801 un EN 50173-1 standartiem, nodrošina 360° ekranējuma kontaktu un stiepes atslodzi, un iederas standarta sienas kārbās ar izmēriem 70 mm (P) x 37 mm (D) x 70 mm (A). Modulis ir piemērots dzīvojamo un komerciālo telpu instalācijām, kur nepieciešama uzticama, ātrdarbīga vadu savienojamība.

Priekšrocības

Pilnībā ekranēta konstrukcija ar 360° kontaktu un atsevišķām fiksējamām skrūvspīlēm nodrošina drošu EMS aizsardzību un stiepes atslodzi. Kontaktligzdu var vadu vadīt no jebkura virziena 8 x 45° soļos, kas samazina krājumu dažādību un vienkāršo instalācijas plānošanu. Tā atbalsta horizontālu vai vertikālu uzstādīšanu, tai ir mazs uzstādīšanas dziļums izmantošanai grīdas lūkās caur sānu kabeļa ievadi, un piedāvā iespēju veikt kontaktdakšas zemējuma savienojumu visos četros stūros saskaņā ar DIN 46342-1 (6,3 mm). Dizains ļauj kombinēt ar dažādiem pārsegu paneļiem un ietver tādas funkcijas kā vienkārša vadu iepriekšēja šķirošana, aizsargatloki, piestiprināms paceļams caurspīdīgs etiķešu lauks un savstarpēji maināma 6 un 8 kontaktu savienotāju izmantošana bez papildu komplektiem.

Piemērots

• Ātrdarbīgiem Ethernet tīkliem, kam nepieciešama Cat.6A veiktspēja
• Ekranētām tīkla instalācijām, kas jutīgas pret elektromagnētiskajiem traucējumiem
• Dzīvojamo un komerciālo telpu sienas un grīdas kontaktligzdu lietojumiem
• Instalācijām, kur nepieciešams elastīgs kabeļa ievades virziens un mazs uzstādīšanas dziļums

Galvenās specifikācijas

• Modelis: Telegärtner J00020A0505
• Savienotājs: RJ-45 kontaktligzda
• Pārraides kategorija: Cat.6A (ISO/IEC 11801; EN 50173-1)
• Ekranējums: Pilnībā ekranēts, 360° kontakts
• Kabeļa ievade: Vadu vadīšana no visiem virzieniem 8 x 45° soļos; maināma ievade horizontālai vai vertikālai uzstādīšanai
• Zemējums: Kontaktdakšas zemējuma savienojuma iespēja visos četros stūros (DIN 46342-1; 6,3 mm)
• Uzstādīšanas dziļums: Zems profils, piemērots grīdas lūkām ar sānu kabeļa ievadi
• Izmēri: 70 mm x 37 mm x 70 mm (P x D x A)
• Saderība: Var kombinēt ar dažādām pārsegu programmām; savstarpēji maināmi atbalsta 6 un 8 kontaktu savienotājus

Kā lietot

Sagatavojiet kabeli, noņemot ārējo apvalku, un sašķirojiet vadus saskaņā ar ierīces vadu iepriekšējās šķirošanas norādījumiem. Ievietojiet kabeli izvēlētajā ievades virzienā un nostipriniet ekranējumu un apvalku ar atsevišķajām fiksējamajām skrūvspīlēm, lai nodrošinātu 360° kontaktu un stiepes atslodzi. Ja nepieciešams, pievienojiet kontaktdakšas zemējumu vienā no četriem stūriem saskaņā ar DIN 46342-1. Uzstādiet kontaktligzdu horizontāli vai vertikāli sienas kārbā vai grīdas montāžas kārbā; ja nepieciešams, piestipriniet pārsega paneli vai caurspīdīgo etiķešu lauku. Izmantojiet aizsargatlokus un noņemamo vertikālo fiksācijas sliedi, kur tas iespējams.

Ieteikumi

Lai saglabātu optimālu Cat.6A veiktspēju, izmantojiet atbilstoši novērtētus ekranētus Cat.6A kabeļus un pārliecinieties, ka ekranējums ir pareizi nospriegots. Ievērojiet vietējos uzstādīšanas standartus un pārbaudiet zemējuma nepārtrauktību, kad izmantojat kontaktdakšas zemējuma savienojumu.
