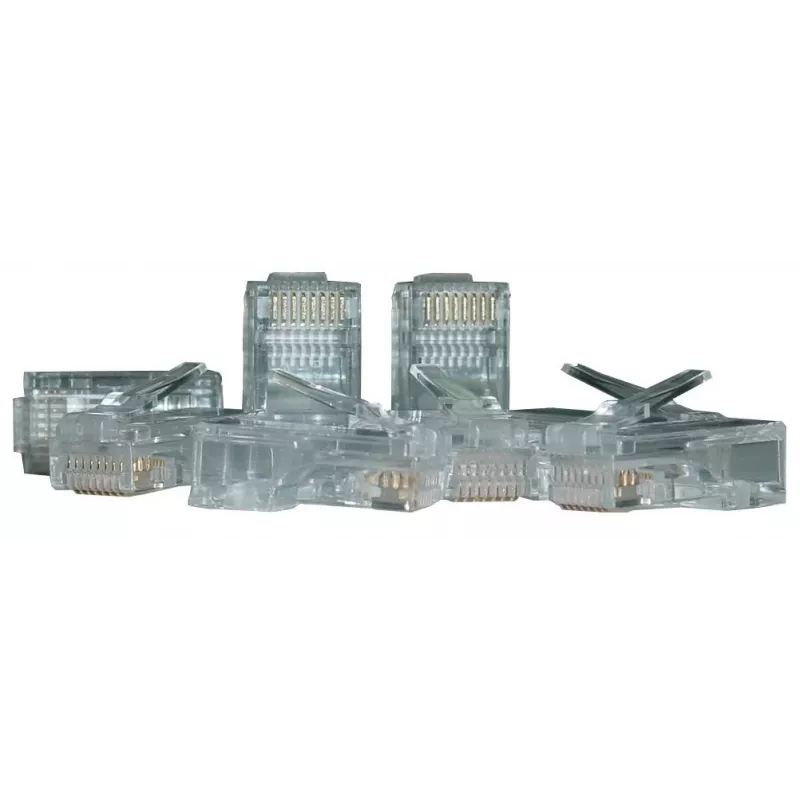

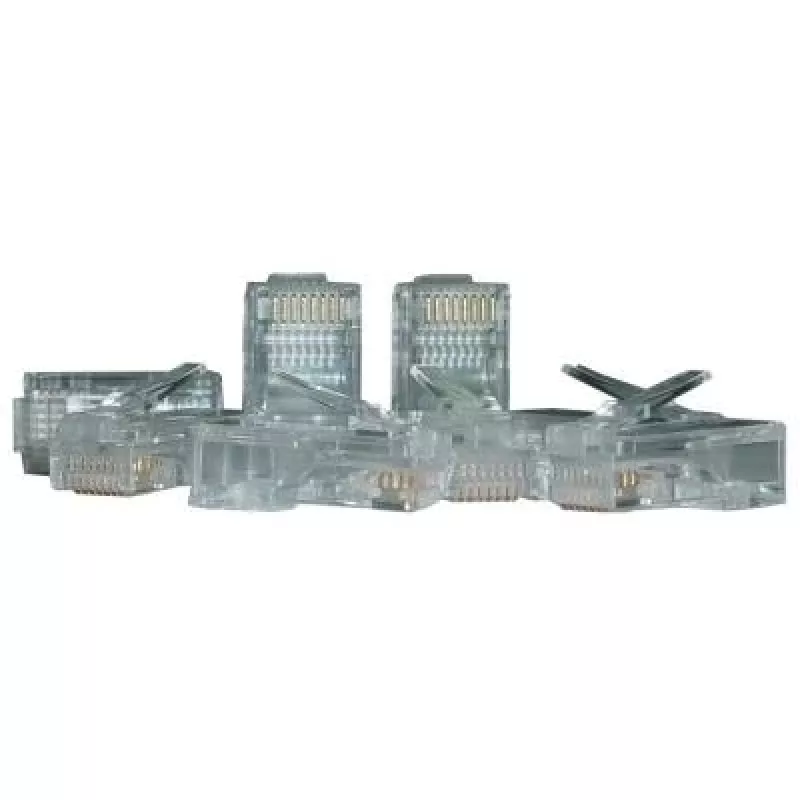

RJ45 vadu savienotājs DIGITUS X-ML-6U-IMP, caurspīdīgs, vīrišķais, 100 gab. iepakojumā

DIGITUS X-ML-6U-IMP ir RJ45 vadu savienotājs caurspīdīgā korpusā ar vīrišķo kontaktu konfigurāciju, piegādāts 100 gabalu iepakojumā. Paredzēts Ethernet kabeļu terminēšanai, šis savienotājs ļauj izveidot pielāgotus patch vadus un salabot bojātus tīkla vadus. Caurspīdīgais korpuss ļauj vizuāli pārbaudīt vadītāju izlīdzināšanu un terminēšanas kvalitāti, savukārt vīrišķā RJ45 forma ir piemērota standarta Ethernet portiem un keystone ligzdām, kas pieņem vīrišķos spraudņus.

Priekšrocības

Savienotājs nodrošina kompaktu un konsekventu vītā pāra tīkla kabeļu terminēšanu, atbalstot uzticamu elektrisko kontaktu caur tā vīrišķajiem kontaktiem. Tā caurspīdīgais korpuss vienkāršo kvalitātes kontroli montāžas laikā, padarot vadītāju pozīcijas redzamas pirms presēšanas. Piegādāts lieltirgotāja iepakojumā pa 100 gabaliem, produkts ir piemērots maziem līdz vidējiem instalācijas uzdevumiem un remonta darbiem, samazinot nepieciešamību iegādāties atsevišķus spraudņus. Dizains ir saderīgs ar parastajiem presēšanas instrumentiem RJ45 terminēšanai.

Piemērots

• Pielāgotu Ethernet patch vadu izgatavošanai
• Bojātu tīkla kabeļu remontam un atkārtotai terminēšanai
• Maza mēroga LAN instalācijām un kabeļu montāžām
• Lauka darbiem, kur nepieciešamas ātras vīrišķās RJ45 terminēšanas

Galvenās specifikācijas

• Savienotāja tips: RJ45 vīrišķais
• Korpusa materiāls: caurspīdīga plastmasa
• Kontaktu konfigurācija: vīrišķie kontakti Ethernet kabeļiem
• Iepakojuma daudzums: 100 gabali iepakojumā
• Lietošana ar: vītā pāra tīkla kabeļiem (piem., Cat5e/Cat6 — pārbaudiet saderību ar kabeļa vadītāja izmēru)

Kā lietot

Sagatavojiet Ethernet kabeli, noņemot ārējo apvalku, lai atklātu vītos pārus, pēc tam izlīdziniet un sakārtojiet vadītājus atbilstoši vēlamajai vadu standartam (T568A vai T568B). Ievietojiet izlīdzinātos vadītājus pilnībā savienotājā, lai katrs vads novietotos pret attiecīgo kontaktu, izmantojot caurspīdīgo korpusu, lai apstiprinātu pareizu pozicionēšanu. Izmantojiet saderīgu RJ45 presēšanas instrumentu, lai uzpresētu savienotāju uz kabeļa, nodrošinot, ka kontakti iespiežas izolācijā un veido stingru kontaktu ar katru vadītāju. Pēc presēšanas vizuāli pārbaudiet terminēšanu un, ja pieejams, pārbaudiet nepārtrauktību un pāru vadu shēmu ar kabeļa testeri.

Rekomendācijas

Izmantojiet piemērotus presēšanas instrumentus un ievērojiet standarta vadu shēmas (T568A/T568B). Pirms presēšanas pārbaudiet vadītāja gabarītu un izolācijas tipu saderībai. Profesionālām vai augstas veiktspējas instalācijām pēc terminēšanas veiciet kabeļa testēšanu, lai apstiprinātu signāla integritāti un pareizu pāru kartēšanu.
