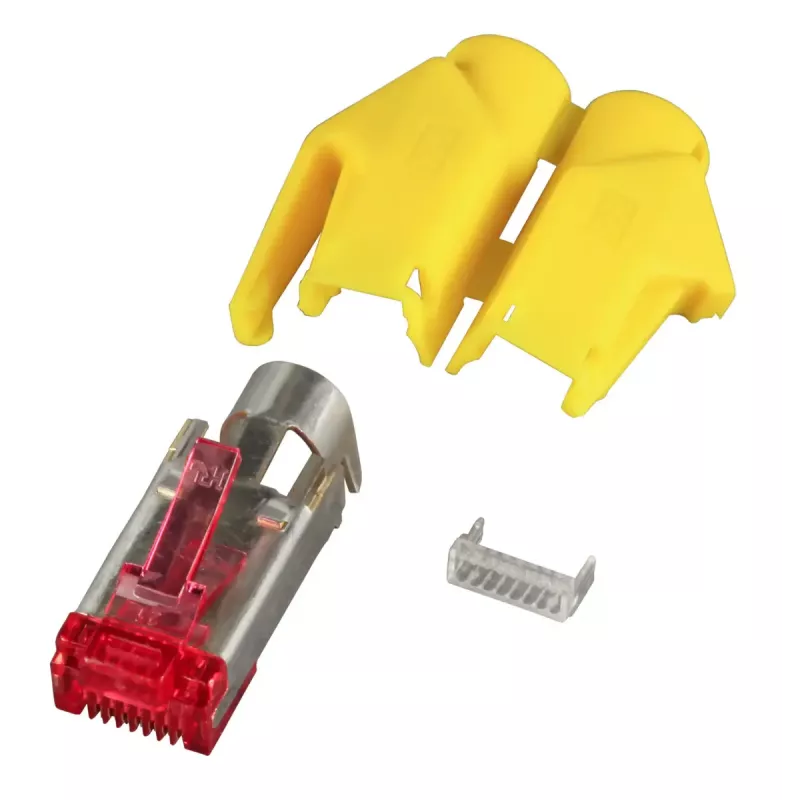

RJ-45 vīrieša tipa vadu savienotājs Hirose H7641.5-100, dzeltens/sarkans, 100 gab.

Hirose H7641.5-100 ir iepakojums ar 100 RJ-45 vīrieša tipa vadu savienotājiem dzeltenā un sarkanā krāsā, kas paredzēti Ethernet un tīkla kabeļu terminēšanai. Šie savienotāji ir paredzēti izmantošanai tīkla montāžā un kabeļu izveidē, kur nepieciešams kompakts, ar krāsu kodēts risinājums, lai izveidotu vai salabotu ielāpu vadus un strukturēto kabeļu sistēmu. Dizains atbalsta standarta RJ-45 saskarni un ir piemērots tipiskiem vara vītā pāra datu kabeļiem.

Priekšrocības

Savienotāji pieejami divās kontrastējošās krāsās, lai vienkāršotu identifikāciju un organizēšanu vairākiem kabeļiem uzstādīšanas un apkopes laikā. Piegādāti lielapjoma iepakojumā pa 100 gabaliem, tie nodrošina rentablu risinājumu lielākiem kabeļu darbiem. RJ-45 vīrieša tipa formāts nodrošina savietojamību ar parastajām tīkla ligzdām un ielāpu paneļiem, ļaujot veikt vienkāršu terminēšanu un ātru bojāto spraudņu nomaiņu. Konstrukcija ir vērsta uz praktisku izmantošanu lauka vai darbnīcas vidē, kur atkārtota terminēšana un redzams krāsu marķējums ir noderīgi.

Piemērots

• Ethernet komutācijas kabeļu izveidei un remontam
• Strukturētās kabeļu sistēmas uzstādīšanai un testēšanai
• Ar krāsu kodētai tīkla kabeļu pārvaldībai
• Darbnīcām, lauka servisam un lielapjoma kabeļu montāžai

Galvenās specifikācijas

• Savienotāja tips: RJ-45 vīrieša tipa spraudnis, saderīgs ar standarta 8P8C ligzdām
• Daudzums iepakojumā: 100 gab.
• Krāsas: dzeltena un sarkana (ar krāsu kodētu apdari)
• Paredzētais kabeļa tips: vara vītā pāra Ethernet kabeļi (tipiski UTP/STP)
• Pielietojums: ielāpu vadu un strukturētās kabeļu sistēmas terminēšana

Kā lietot

Noņemiet Ethernet kabeļa ārējo apvalku, lai atklātu vītos pārus, atvijiet un izlīdziniet vadus atbilstoši izvēlētajam vadu standartam (TIA/EIA 568A vai 568B). Ievietojiet vadus pilnībā RJ-45 vīrieša tipa savienotājā, lai katrs vadītājs atrastos tam paredzētajā kontakta spraugā. Izmantojiet atbilstošu krimperēšanas instrumentu, lai saspiestu savienotāju uz kabeļa, nodrošinot drošu mehānisku un elektrisku savienojumu. Pēc krimperēšanas vizuāli pārbaudiet savienojumu un ar kabeļu testeri pārbaudiet nepārtrauktību un signāla integritāti.

Ieteikumi

Lai iegūtu uzticamus rezultātus, izmantojiet savienotājus kopā ar saderīgu krimperēšanas instrumentu un pirms krimperēšanas pārbaudiet kabeļu pāru secību. Izvēlieties krāsu kodējumu atbilstoši jūsu vietnes kabeļu pārvaldības shēmai un pēc terminēšanas veiciet nepārtrauktības un veiktspējas testus, lai apstiprinātu pareizu montāžu.
