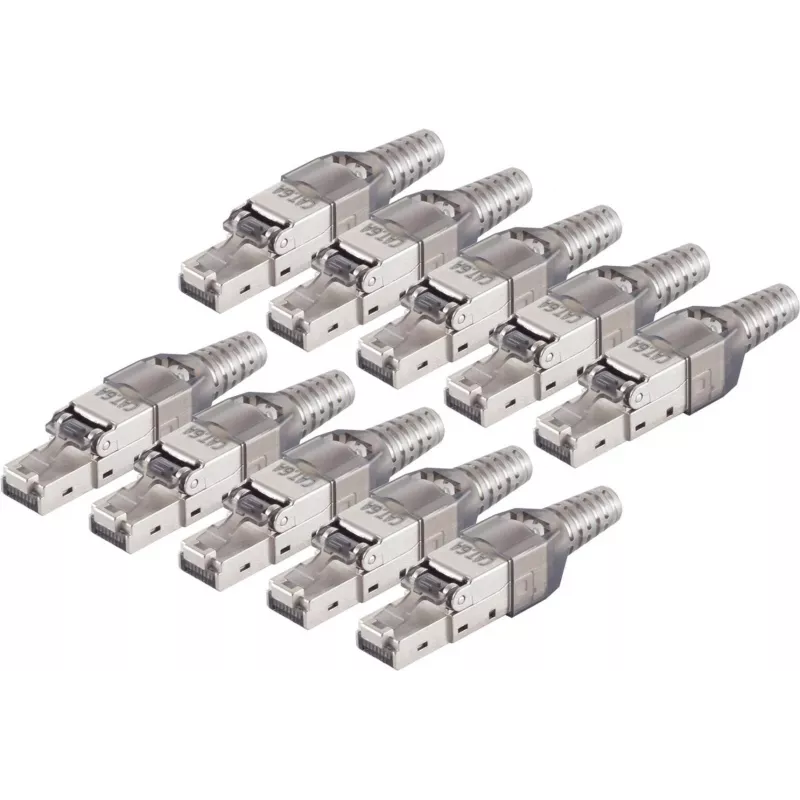

Tīkla savienotājs ShiverPeaks 08-51001-10 Cat. 6A bezinstrumentu RJ45 savienotājs

ShiverPeaks tīkla savienotājs 08-51001-10 ir bezinstrumentu RJ45 savienotājs, kas izstrādāts Cat.6A kabeļiem. Tas nodrošina ātru Ethernet kabeļu montāžu uz vietas bez presēšanas instrumentiem, saglabājot veiktspēju, kas nepieciešama ātrgaitas savienojumiem. Savienotājs ir paredzēts ekranētiem uzstādījumiem un ietver integrētu stieples aizsardzību, lai aizsargātu kabeli un uzturētu stabilus savienojumus plāksteru vai pastāvīgo līniju lietojumos.

Priekšrocības

Šis bezinstrumentu RJ45 savienotājs vienkāršo kabeļa montāžu, novēršot presēšanas soļus, vienlaikus saglabājot Cat.6A veiktspējas raksturlielumus. Tā ekranētā konstrukcija palīdz samazināt elektromagnētiskos traucējumus ekranētos uzstādījumos, un iebūvētā stieples aizsardzība samazina mehānisko spriegumu montāžas punktā. Savienotāja formas faktors ļauj ātri veikt atkārtotu montāžu, kad nepieciešamas izmaiņas, palīdzot samazināt uzstādīšanas laiku un dīkstāves tīkla izvēršanas laikā.

Piemērots

• Cat.6A plāksterkabeļu montāžai uz vietas
• Pastāvīgo līniju uzstādījumiem, kur nepieciešami ekranēti RJ45 savienojumi
• Vidēm, kur notiek ātra atkārtota montāža vai biežas kabeļu maiņas
• Ātrgaitas Ethernet savienojumiem līdz Cat.6A veiktspējai

Galvenās specifikācijas

• Savienotāja tips: RJ45, 8 pozīcijas, 8 kontakti
• Kategorijas veiktspēja: Cat.6A atbilstoša veiktspēja ātrgaitas Ethernet
• Montāžas metode: bezinstrumentu montāža uz vietas, nav nepieciešama presēšana
• Ekranējums: ekranēts savienotājs, piemērots ekranētām kabeļu sistēmām
• Stieples aizsardzība: integrēta aizsargapvalka/stieples aizsardzība, lai aizsargātu kabeļa izeju un kontaktus
• Piemērotie vadu tipi: saderīgs ar cietajiem un dzīslu vītā pāra kabeļiem

Lietošana

Sagatavojiet kabeli, noņemot ārējo apvalku līdz savienotāja instrukcijā norādītajam garumam, un sakārtojiet vītos pārus atbilstoši paredzētajam vadu standartam. Ievietojiet atsevišķos vadus bezinstrumentu savienotāja norādītajās vietās, līdz tie sasniedz kontaktpunktus. Aizveriet vai nostipriniet savienotāja korpusu, kā norādīts, lai nodrošinātu kontaktu ar katru vadu un iesaistītu ekrāna/zemējuma mehānismu, ja izmantojat ekranētu kabeli. Pēc montāžas pārbaudiet nepārtrauktību un tīkla veiktspēju ar atbilstošu testēšanas aprīkojumu.

Ieteikumi

Izmantojiet savienotāju ar Cat.6A kategorijas kabeli un ievērojiet standarta vadu veidošanas praksi, lai saglabātu veiktspēju. Nodrošiniet, lai ekrāns būtu pareizi ieslēgts ekranētiem uzstādījumiem, un testējiet katru montēto līniju ar kategorijai atbilstošu testeri, lai apstiprinātu atbilstību un signāla integritāti.
