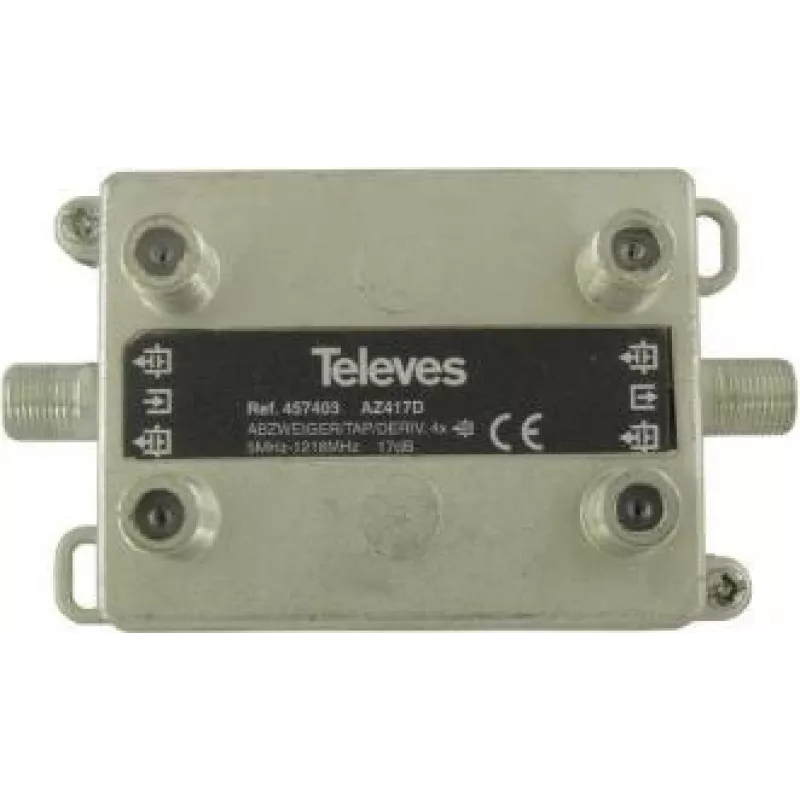

Sadalītājs Televes AZ417D 4 virzienu 17 dB 5–1218 MHz

Televes AZ417D 4 virzienu 17 dB 5–1218 MHz sadalītājs ir kompakta RF pasīva ierīce, kas paredzēta ienākošā platjoslas signāla sadalīšanai četrās izejās, saglabājot frekvences raksturlīkni un nodrošinot augstu izolāciju starp pieslēgvietām. Ierīce atbalsta plašu frekvenču diapazonu no 5 MHz līdz 1218 MHz, padarot to saderīgu ar virszemes TV, FM un daudziem sadales pielietojumiem. Tās 17 dB izolācijas specifikācija samazina šķērssavienojumus starp uztvērēju līnijām un palīdz uzturēt paredzamus signāla līmeņus vairākās izejās.

Priekšrocības

Sadalītājs nodrošina vienmērīgu veiktspēju norādītajā frekvenču joslā un piedāvā 17 dB izolāciju, lai samazinātu traucējumus starp izejām. Tā četru izeju konfigurācija ļauj vienu padevi sadalīt vairākiem uztvērējiem vai televizora pierīcēm bez aktīviem komponentiem vai barošanas avota. Ierīce ir konstruēta uzstādīšanai pie sienas vai skapī dzīvojamo vai mazu komerciālo sistēmu vajadzībām un ir piemērota integrēšanai pasīvajos sadales tīklos un pastiprinātājos, ja nepieciešams.

Piemērots

• Vienas antenas vai kabeļa padeves sadalīšanai līdz četriem TV uztvērējiem
• Vairāku istabu televīzijas iestatījumiem mājās vai mazos birojos
• FM un VHF/UHF signālu sadalei dzīvojamo telpu instalācijās
• Pasīvai sadalīšanai pirms aktīvās pastiprināšanas vai signālu apstrādes iekārtām

Galvenās specifikācijas

• Frekvenču diapazons: 5–1218 MHz
• Izeju skaits: 4
• Izolācija starp izejām: 17 dB
• Pasīva ierīce: nav nepieciešama ārēja barošana
• Savienotāja tips: F tipa saderīgi koaksiālie savienojumi (sieviešu)
• Tipiska lietošana: RF signāla sadalīšana TV, FM un platjoslas sadalei

Kā lietot

Pievienojiet ienākošo RF padevi (antenu vai kabeli) sadalītāja ieejai un pievienojiet koaksiālos kabeļus no četrām izejām attiecīgajiem uztvērējiem vai sadales punktiem. Pārliecinieties, ka visi savienojumi ir pievilkti, lai nodrošinātu labu elektrisko kontaktu un samazinātu atgriezeniskos zudumus. Ja ienākošā signāla līmenis ir zems, apsveriet iespēju novietot pastiprinātāju pirms sadalītāja vai izmantot speciālu sadales pastiprinātāju, lai kompensētu sadalīšanas zudumus. Novietojiet sadalītāju sausā, vēdināmā vietā un izvairieties no mitruma vai ekstremālu temperatūru iedarbības.

Ieteikumi

Pēc uzstādīšanas pārbaudiet signāla līmeņus katrā uztvērējā un izmantojiet pasīvos sadalītājus tikai tad, ja signāla rezerves to atļauj; sadalot vairākās izejās vai veicot garus kabeļu posmus, izmantojiet pastiprināšanu vai aktīvu sadales sistēmu, lai uzturētu pakalpojuma kvalitāti.
