Saskarnes adapteris InLine 76619G — PCI/USB/seriatīvs savienojamības modulis

Elastīga krātuves paplašināšana, izmantojot PCIe x16 slotu:Pievieno līdz pat piecām SATA pieslēgvietām, izmantojot M.2 Key B adaptera kartes – ideāli piemērots kompaktām krātuves risinājumiem.
Augsta saderība ar M.2 SATA SSD:Atbalsta M.2 B-key un B+M-key SSD 2230, 2242, 2260 un 2280 formas faktoros.
Mūsdienīga SATA funkcionalitāte:Atbalsts AHCI, NCQ, pieslēgvietu pavairotājam (komandu/FIS), pakāpeniskai sāknēšanai un enerģijas taupīšanas režīmiem.
Uzticama datu pārraide:Līdz 6 Gb/s uz vienu pieslēgvietu saskaņā ar SATA 3.2 revīziju – ideāli piemērots veiktspējkritiskiem lietojumiem.
Komplektā ietilpst aksesuāri tūlītējai lietošanai:Piegādāts ar pieciem M.2-uz-SATA adapteriem, siltuma izkliedētājiem, kabeļiem un zema profila metāla plāksni – daudzpusīgiem uzstādīšanas scenārijiem.

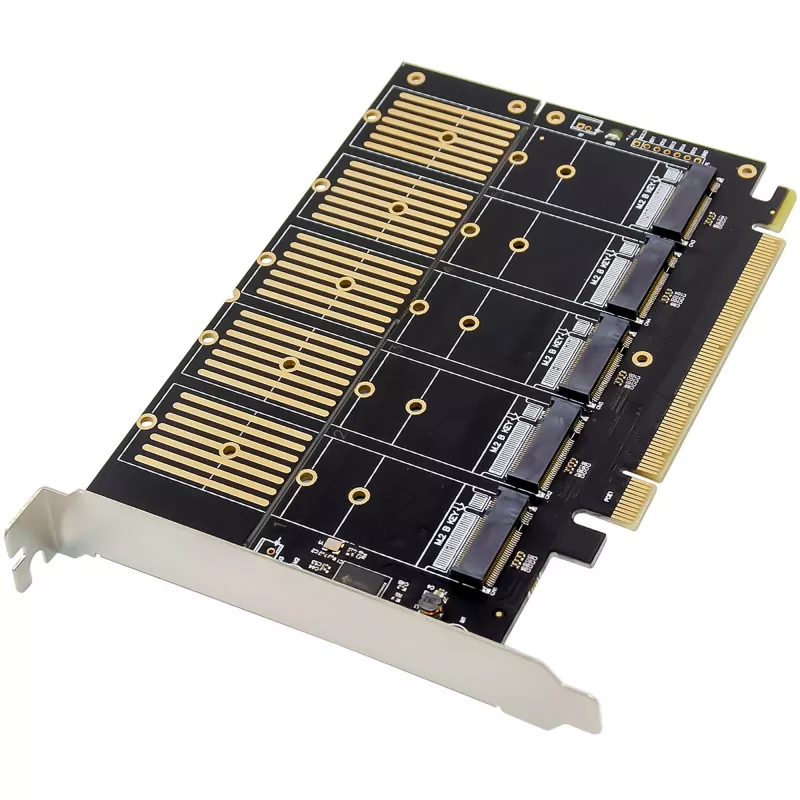

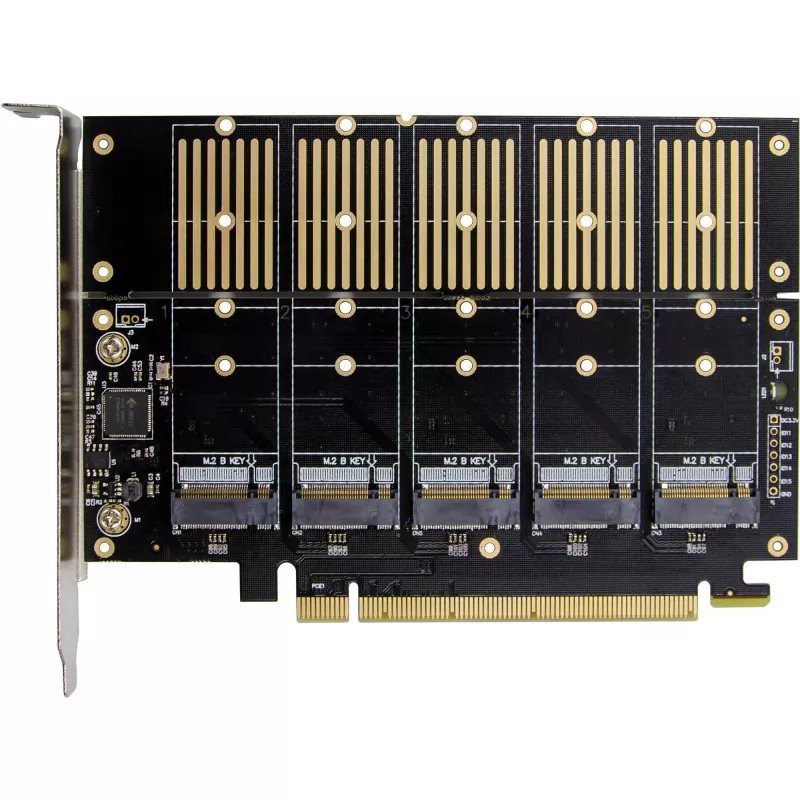

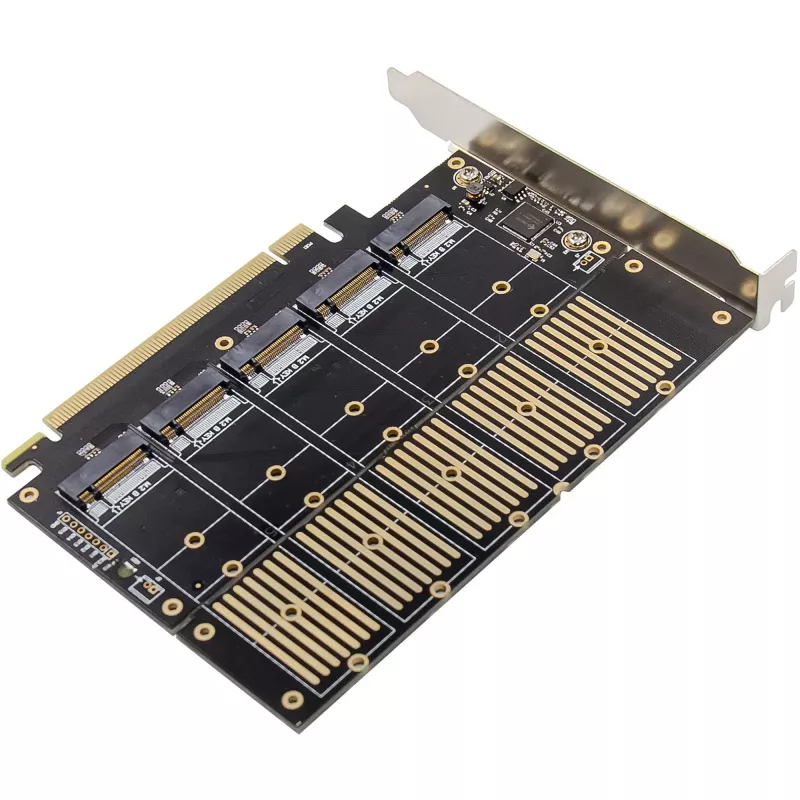

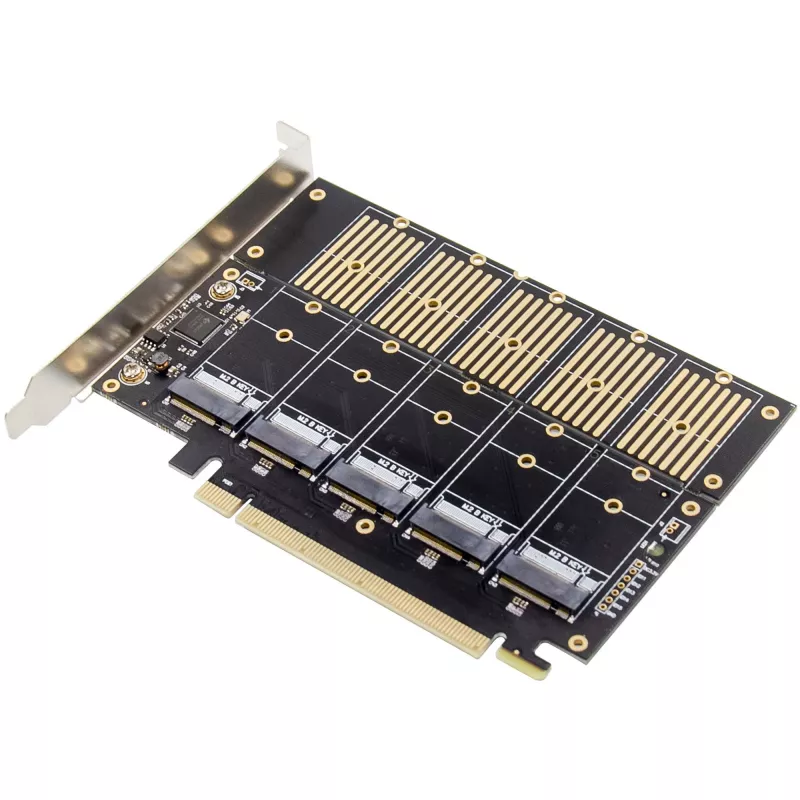

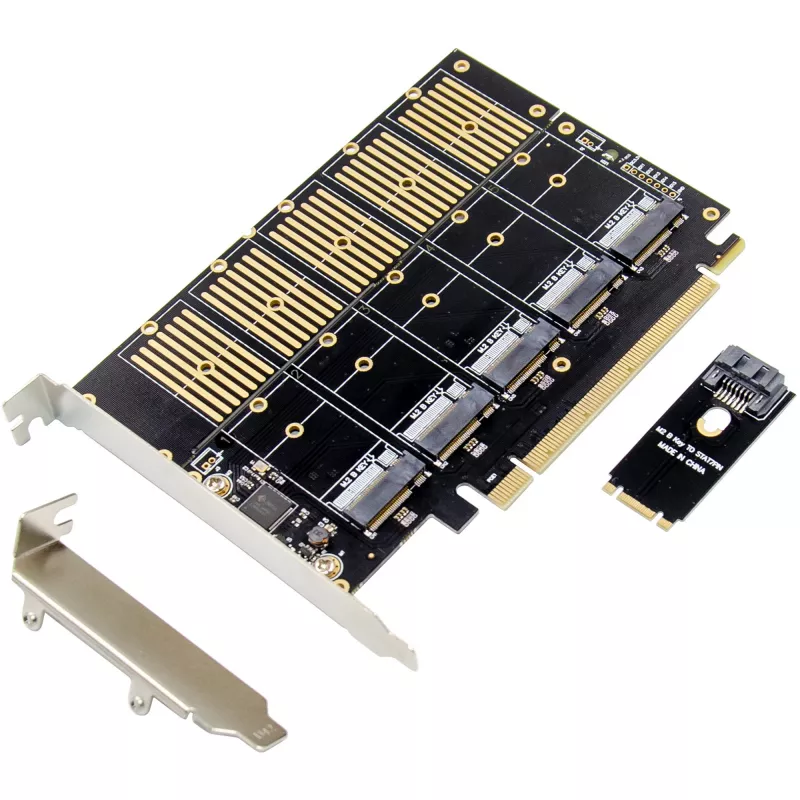

InLine PCIe saskarnes karte ar JMB585 kontrolieri ir ideāls risinājums, lai paplašinātu sistēmu ar līdz pat piecām papildu SATA pieslēgvietām. Karte izmanto PCIe x16 saskarni, kurā pieejami divi PCIe ceļi atbilstoši standartam 3.1a, nodrošinot maksimālo joslas platumu. Iekļautās adaptera kartes ļauj M.2 SATA SSD ar Key B vai B+M droši un efektīvi integrēt esošajās krātuves sistēmās.
Tiek atbalstīti visi izplatītākie formas faktori, piemēram, 2230, 2242, 2260 un 2280 – lieliski piemēroti kompaktām un jaudīgām krātuves risinājumiem. Katra no piecām saskarnēm nodrošina līdz 6 Gb/s saskaņā ar SATA 3.2. Turklāt tiek atbalstītas svarīgas funkcijas, piemēram, AHCI, Native Command Queue (NCQ), pieslēgvietu pavairošana un enerģijas taupīšanas režīmi (slumber/partial).
Karte ir ideāli piemērota serveriem, darbstacijām vai jaudīgām galddatoru sistēmām, kurām nepieciešama papildu krātuves vieta vai īpašas RAID konfigurācijas. Pateicoties pakāpeniskai sāknēšanai un atbalstītajai komandstruktūrai, sistēma saglabājas stabila pat ar vairākiem diskiem. Uzstādīšana ir vienkārša: vienkārši pievienojiet PCIe karti un pievienojiet adapterus M.2 SSD. Piegādes komplektā ietilpst visi nepieciešamie kabeļi, siltuma izkliedētāji, zema profila kronšteins un skrūvgriezis – tūlītējai un elastīgai lietošanai.

PCIe standarts: PCIe 3.1a, izmantojami līdz 2 PCIe ceļiem
Saskarne: PCIe x16 slots
SATA standarts: SATA 6 Gb/s, SATA 3.2 revīzija
Pieslēgumi: 5x M.2 Key B porti (izmantojot paplašināšanas kartes)
Saderīgie SSD tipi: M.2 B-Key un B+M-Key (2230 / 2242 / 2260 / 2280)
Pārraides ātrums: līdz 6 Gb/s uz pieslēgvietu
Chipset: JMB585
Pieslēgvietu pavairošana: Atbalstīta (komandu un FIS bāzēta)
AHCI režīms: Atbalstīts (standarta protokols SATA SSD/HDD)
Native Command Queue (NCQ): Atbalstīts
SATA enerģijas taupīšanas funkcijas: Atbalstītas (partial / slumber)
Pakāpeniska sāknēšana: Atbalstīta
Darba temperatūra: 0 °C līdz 55 °C
Uzglabāšanas temperatūra: -40 °C līdz 70 °C
Maksimālais mitrums: 90%, bez kondensācijas
Atbalstītās operētājsistēmas: Windows 7 / 8 / 8.1 / 10 / 11, Linux

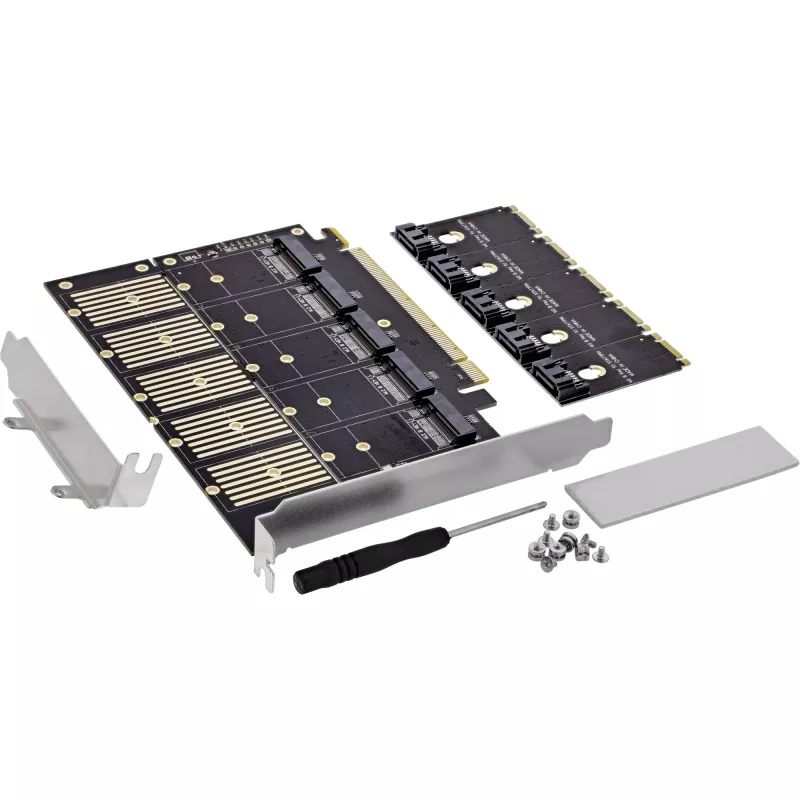

Piegādes komplektācija:

1x InLine PCIe x16 saskarnes karte, 5x M.2 Key B SATA
1x zema profila slota kronšteins
5x M.2 Key B uz SATA paplašināšanas karte
5x SATA kabeļi
5x siltuma izkliedētāji
5x skrūves
1x skrūvgriezis
1x lietotāja rokasgrāmata vācu/angļu valodā

InLine 76619G. Galvenā saskarne: PCIe, Izvades saskarne: M.2, SATA, Galvenā saskarnes savienotāja dzimums: Vīrišķais. Chipset: JMB585, Datu pārraides ātrums (maks.): 6 Gbit/s. Atbalstītās Windows operētājsistēmas: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1. Platums: 165 mm, Augstums: 120 mm, Svars: 2 kg. Iekļautie kabeļi: SATA, Iepakojuma svars: 73 g, Iepakojuma tilpums: 700 cm³

Kā lietot

Izslēdziet galveno sistēmu un ievietojiet karti pieejamā PCIe x16 slotā. Pievienojiet piegādātās M.2-uz-SATA adaptera kartes M.2 SATA SSD diskiem (B-key vai B+M-key) atbilstošā formas faktorā, nostipriniet siltuma izkliedētājus un piestipriniet adapterus kartē. Savienojiet katru adapteri ar karti, izmantojot piegādātos SATA kabeļus, ja nepieciešams, pievienojiet zema profila kronšteinu, pēc tam ieslēdziet sistēmu. Instalējiet nepieciešamos draiverus vai ļaujiet operētājsistēmai atpazīt jaunās AHCI saderīgās krātuves ierīces.

Ieteikumi

Izmantojiet saderīgus M.2 SATA SSD (B-key vai B+M-key) atbalstītajos izmēros un nodrošiniet pietiekamu dzesēšanu vairākiem diskiem. Sistēmās ar daudz aktīvām pieslēgvietām pārbaudiet korpusa barošanu un gaisa plūsmu un izmantojiet atbalstītās operētājsistēmas optimālai stabilitātei, izmantojot pieslēgvietu pavairošanu vai RAID konfigurācijas.
