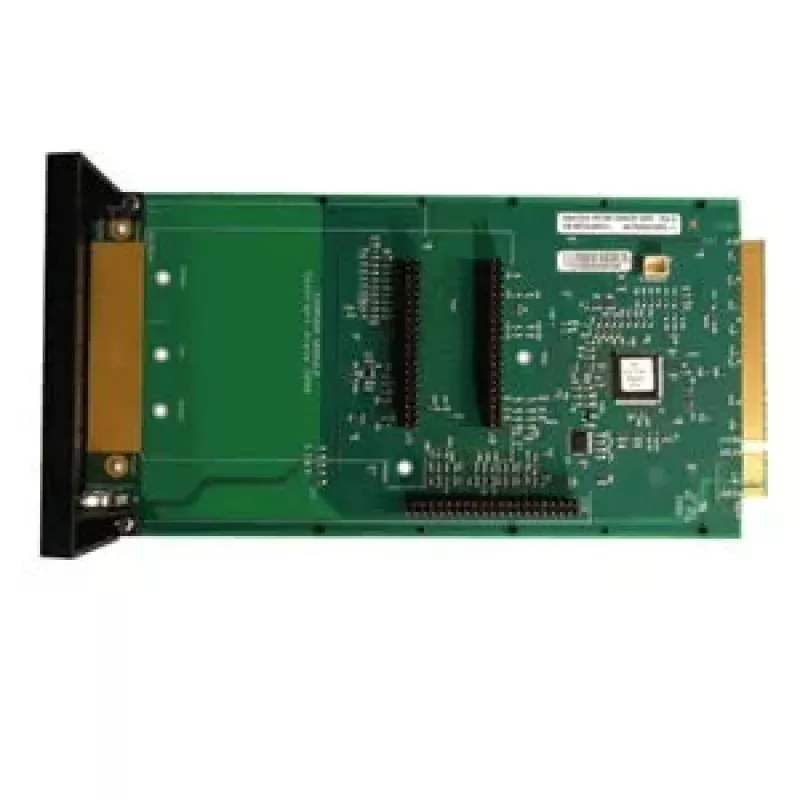

Saskarnes karte Avaya 700417439

Avaya 700417439 universālā PRI saskarnes karte pievieno PRI līniju atbalstu saderīgai IP500 pamatplatei, pieejama viena porta vai divu portu variantos. To var uzstādīt jebkurā IP500 pamatplatē, izņemot IP500 Legacy Carrier karti un IP500 4-Port Expansion karti, un tā nodrošina fiziskus līniju savienojumus caur saimnieka IP500 pamatplates 9. un 10. portu. 11. un 12. ports kalpo kā testa punkti blakus esošā porta uzraudzības un testēšanas aprīkojumam.

Priekšrocības

Karte atbalsta vairākus PRI līniju tipus (E1 PRI, E1R2 PRI, T1 robbed bit un T1 PRI) un ļauj izvēlēties līnijas tipu IP Office Manager. Tā integrējas ar IP500 vadības bloku un ievēro funkciju atslēgu noklusējumus (U-Law noklusē T1 PRI; A-Law noklusē E1 PRI). Licencēšana ir elastīga: katram uzstādītajam IP500 PRI-U portam ir 8 nelicencēti B-kanāli, un papildu B-kanālus var aktivizēt ar IP500 universālās PRI (papildu kanālu) licencēm līdz uzstādītā porta kapacitātei. Karte ir saderīga programmatūras līmenī no versijas 4.1 un augstāk, un katram IP500 vadības blokam tiek atbalstītas līdz četrām šādām kartēm.

Piemērots

• PRI līniju savienojamības pievienošana saderīgām Avaya IP500 sistēmām
• Mazo un vidējo uzņēmumu telefonijas paplašinājumi, kuriem nepieciešamas E1 vai T1 līniju saskarnes
• Vidēm, kurām nepieciešama diagnostikas piekļuve caur testa punktiem līniju uzraudzībai

Galvenās specifikācijas

• Modelis: Avaya 700417439 universālā PRI saskarnes karte
• Varianti: viena porta vai divu portu
• Atbalstītie līniju tipi: E1 PRI (30B+D uz portu), E1R2 PRI (30B uz portu), T1 robbed bit (24B uz portu), T1 PRI (23B+D uz portu)
• Fiziskie savienojumi: saimnieka IP500 pamatplates 9. un 10. ports; 11. un 12. ports kā testa punkti
• Licencēšana: 8 nelicencēti B-kanāli uz katru uzstādīto PRI-U portu; papildu B-kanāliem nepieciešamas IP500 universālās PRI (papildu kanālu) licences
• Maksimāli uz IP500 vadības bloku: 4 kartes
• Minimālais programmatūras līmenis: 4.1+

Kā lietot

Uzstādiet karti atbalstītā IP500 pamatplatē (nav saderīga ar IP500 Legacy Carrier vai IP500 4-Port Expansion kartēm). Pievienojiet ārējās PRI līnijas atbilstošajiem fiziskajiem līniju portiem uz saimnieka IP500 pamatplates (9. un 10. ports). Ja nepieciešams, pievienojiet testēšanas un uzraudzības aprīkojumu 11. un 12. portam blakus esošajai līnijai. Izmantojiet IP Office Manager, lai iestatītu vai mainītu PRI līnijas tipu, ar peles labo pogu noklikšķinot uz līnijas ikonas un izvēloties Change Universal PRI Card Line Type, pēc tam atlasiet nepieciešamo līnijas tipu. Pārliecinieties, ka sistēmas funkciju atslēga (U-Law vai A-Law) un programmatūras līmenis atbilst noklusējuma vai nepieciešamajiem iestatījumiem.

Ieteikumi

Pirms uzstādīšanas pārbaudiet programmatūras līmeni 4.1 vai augstāku un apstipriniet funkciju atslēgas (U-Law/A-Law) iestatījumus. Plānojiet licencēšanu nepieciešamajiem B-kanāliem: sistēma nodrošina 8 nelicencētus B-kanālus uz portu, un papildu kanāli jāaktivizē ar atbilstošām IP500 universālās PRI (papildu kanālu) licencēm. Neuzstādiet šo karti IP500 Legacy Carrier kartē vai IP500 4-Port Expansion kartē.
