Saskarnes karte ONLINE USV-Systeme DWAS400DC

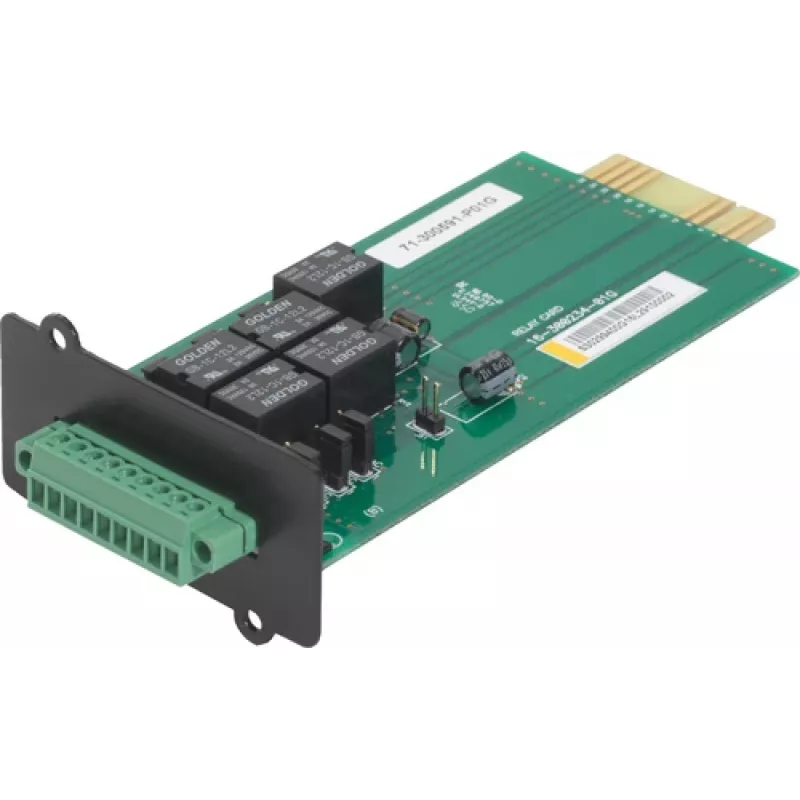

AS400 / releja karte (ONLINE USV-Systeme DWAS400DC) ir iekšēja saskarnes karte, kas nodrošina potenciālbrīvu signālu apmaiņu starp saderīgiem UPS blokiem un ārējo kontrolieri. Tā nodrošina seriālo izejas saskarni statusa signālu nosūtīšanai un saņemšanai, ieskaitot iespēju izdot izslēgšanas komandas pieslēgtām UPS sistēmām, piemēram, ZINTO un XANTO.

Priekšrocības

Saskarnes karte piedāvā uzticamu, iekšēji montētu releja savienojumu skaidrai vadības ķēžu un UPS elektronikas atdalīšanai. Izstrādāta saderībai ar ONLINE USV-Systeme modeļiem ZINTO, XANTO un DWAS400DC, tā vienkāršo integrāciju un identifikāciju, pateicoties zaļajam dizainam. Karte atbalsta gan statusa ziņošanu no UPS, gan attālinātu izslēgšanas vadību no kontroliera.

Piemērots

• UPS statusa signālu integrēšanai ēkas vadības vai automatizācijas kontrolleros
• ONLINE USV-Systeme ZINTO un XANTO bloku attālinātai izslēgšanas vadībai
• Lietojumiem, kur nepieciešama galvaniski izolēta (potenciālbrīva) signalizācija starp UPS un ārējo aprīkojumu

Galvenās specifikācijas

• Ražotājs: ONLINE USV-Systeme
• Modelis / MPN: DWAS400DC
• Saderīgi UPS modeļi: ZINTO, XANTO, DWAS400DC
• Funkcija: potenciālbrīvs relejs / seriālā izejas saskarne statusa un izslēgšanas signāliem
• EAN: 4026908003895

Lietošana

Uzstādiet releja karti tam paredzētajā iekšējā slotā saderīgā ONLINE USV-Systeme blokā, ievērojot UPS ražotāja uzstādīšanas instrukcijas. Pievienojiet potenciālbrīvos kontaktus vai seriālo izeju ārējam kontrolierim vai BMS ieejai atbilstoši kontroliera elektroinstalācijas shēmai. Konfigurējiet kontrolieri, lai interpretētu ienākošos statusa signālus vai nosūtītu izslēgšanas komandu; pārbaudiet pareizu signāla polaritāti un pēc uzstādīšanas veiciet darbības pārbaudi.

Ieteikumi

Izmantojiet karti tikai ar norādītajiem saderīgajiem UPS modeļiem (ZINTO, XANTO, DWAS400DC) un ievērojiet drošības instrukcijas UPS rokasgrāmatā. Nodrošiniet, ka elektroinstalāciju veic kvalificēts personāls, un pirms citu iekārtu pievienošanas pārbaudiet izolāciju un signāla spriegumus.
