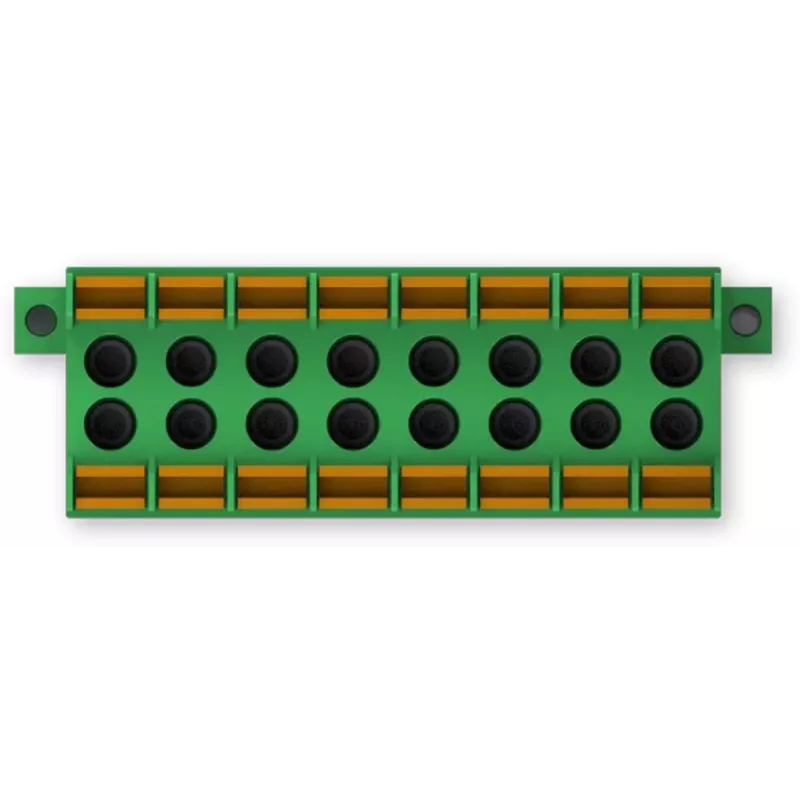

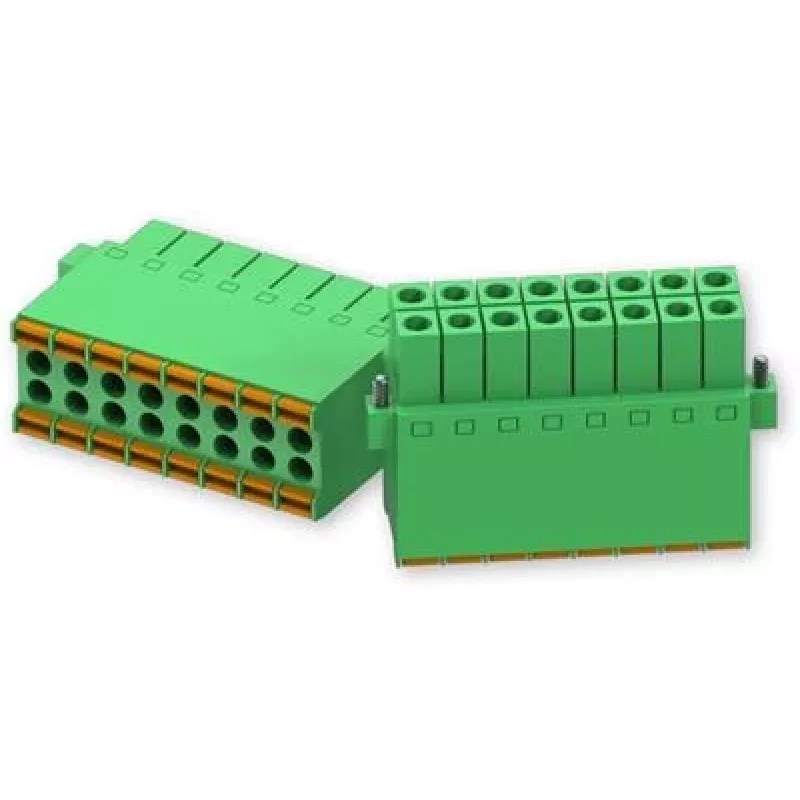

Savienotājs TELTONIKA TRB245 TRB255 8-pin 8A PR4IO17K seriālajiem un I/O savienojumiem

Savienotājs, kas paredzēts TELTONIKA TRB245 un TRB255 ierīcēm, nodrošinot 8-pin interfeisu seriālajiem un I/O savienojumiem. Nominēts strāvai līdz 8 A, šis kompaktais savienotājs nodrošina drošu sensoru, izpildmehānismu un sakaru līniju vadu savienošanu rūpnieciskās un telemātikas instalācijās. Savienotāja formas faktors atbilst saderīgo TELTONIKA maršrutētāju ieejas/izejas spraudņu izvietojumam, ļaujot veikt tiešu nomaiņu vai lauka instalāciju bez papildu adapteriem.

Priekšrocības

Savienotājs nodrošina uzticamu elektrisko kontaktu seriālajiem portiem un digitālajiem/analogajiem I/O kanāliem, vienlaikus atbalstot strāvu līdz 8 A. Tā kompaktais dizains samazina nepieciešamo paneļa vietu un atvieglo kārtīgu kabeļu izvietojumu. Izturīgie kontakti un stabilais korpuss palīdz uzturēt vienmērīgus savienojumus vidēs ar vibrāciju vai mērenu mehānisko spriegumu. Savienotājs ir saderīgs ar izplatītajiem kabeļu izmēriem, ko izmanto sensoru un izpildmehānismu vados, nodrošinot vienkāršu uzstādīšanu un apkopi.

Piemērots

• Seriālo sakaru līniju (RS232/RS485) vadu savienošanai ar saderīgiem maršrutētājiem
• Digitālo un analogo I/O signālu savienošanai no sensoriem un izpildmehānismiem
• Rūpnieciskām telemātikas instalācijām un transportlīdzekļos montējamām sistēmām
• Bojātu vai nolietotu I/O savienotāju nomaiņai uz lauka

Galvenās specifikācijas

• Spraudņu skaits: 8 spraudņi kombinētiem seriālajiem un I/O savienojumiem
• Nominālā strāva: 8 A uz vienu savienotāju
• Saderība: formas faktors atbilst konkrētu TELTONIKA maršrutētāju I/O portiem
• Montāžas veids: noņemams/pievienojams iekšējais savienotājs ierīces spailēm
• Materiāls: izturīgi kontaktu un korpusa materiāli, kas paredzēti elektriskai un mehāniskai uzticamībai
• Piemērots kabeļa šķērsgriezums: saderīgs ar izplatītajiem sensoru un izpildmehānismu vadu izmēriem

Kā lietot

Identificējiet maršrutētāja I/O spaili un izlīdziniet savienotāju tā, lai spraudņu orientācija atbilstu ierīces spraudņu izvietojumam. Stingri ievietojiet savienotāju ierīces spailē, līdz tas nofiksējas un nostiprinās. Izvietojiet un nostipriniet kabeļus, lai novērstu spriedzi uz savienotāju. Seriālajiem savienojumiem nodrošiniet pareizu TX/RX un zemējuma vadu savienojumu; I/O signāliem ievērojiet pareizu polaritāti un, ja nepieciešams, ekranēšanu. Pirms sistēmas ieslēgšanas pārbaudiet savienojumus ar multimetru vai maršrutētāja diagnostikas rīkiem.

Ieteikumi

Izmantojiet atbilstoši nominētus vadus un nodrošiniet kabeļu spriedzes samazināšanu, lai uzturētu uzticamus savienojumus. Nepārsniedziet 8 A nominālo strāvu un sargājiet savienotāju no kodīgām vielām. Instalācijām, kas pakļautas mitrumam vai lielam piesārņojumam, izmantojiet papildu blīvējumus vai aizsargapvalkus, lai pagarinātu kalpošanas laiku.
