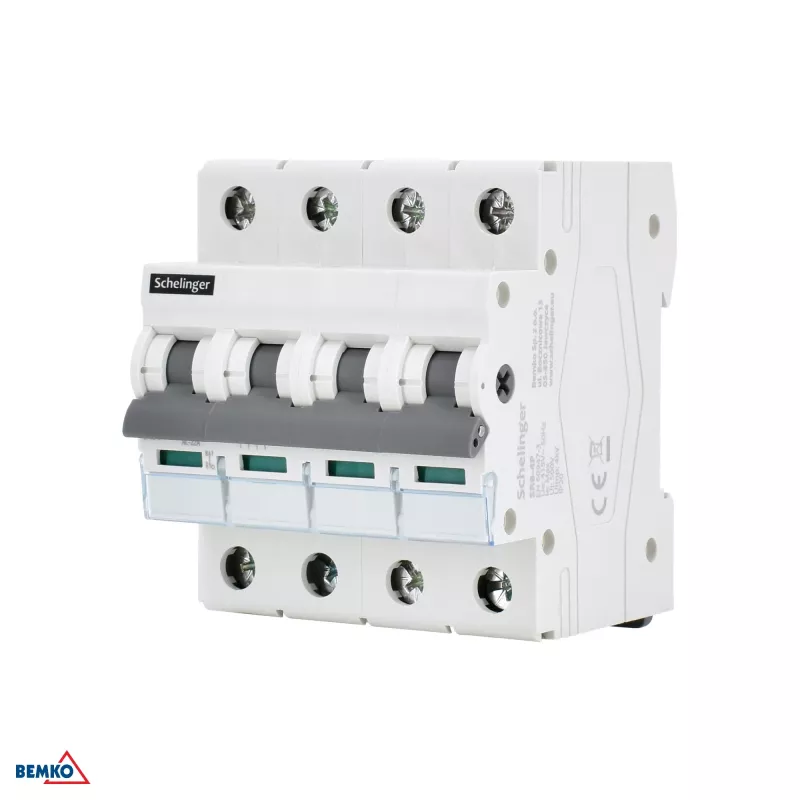

SCHELINGER A11-SR8-4P-063 4P 63A Izolācijas slēdzis

SCHELINGER A11-SR8-4P-063 ir augstas kvalitātes 4 polu izolācijas slēdzis, kas paredzēts uzticamai elektriskai izolācijai rūpnieciskās un komerciālās instalācijās. Nominālā strāva 63 A un spriegums 400 V AC, šis slēdzis nodrošina drošu ķēžu atslēgšanu apkopes un avārijas izslēgšanas gadījumos. Atbilst IEC/EN 60947-3, tam ir robusta veiktspēja ar nominālo impulsa izturības spriegumu 4 kV un īssavienojuma ieslēgšanas spēju 3 kA.

Priekšrocības

Šis izolācijas slēdzis nodrošina skaidru IESLĒGTS/IZSLĒGTS pozīcijas indikāciju, garantējot drošu darbību. Tā kompaktais 4 moduļu (72 mm) dizains iekļaujas standarta DIN sliedes (TH35) korpusos, ietaupot vietu sadales skapjos. Ar augstu elektrisko izturību (10 000 ciklu) un mehānisko izturību (20 000 ciklu) tas nodrošina ilgstošu uzticamību. Priekšējās daļas aizsardzības klase IP40 un spaiļu aizsardzības klase IP20 nodrošina labu izturību pret putekļiem un pieskārieniem.

Piemērots

• Rūpnieciskie elektriskie paneļi
• Komerciālo ēku sadales skapji
• Apkopes izolācija iekārtās
• Avārijas atslēgšanas lietojumi

Galvenie tehniskie parametri

• Produkta veids: Izolācijas slēdzis
• Polu skaits: 4P
• Nominālā strāva (In): 63 A
• Nominālais spriegums (Ue): 400 V AC
• Nominālais izolācijas spriegums (Ui): 500 V
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Frekvence: 50/60 Hz
• Montāžas veids: DIN sliede (TH35)
• Moduļa platums: 4 moduļi (72 mm)
• Elektriskā izturība: 10 000 ciklu
• Mehāniskā izturība: 20 000 ciklu
• Aizsardzības klase (priekšpuse): IP40
• Aizsardzības klase (spailes): IP20
• Darba temperatūra: -25°C līdz +50°C
• Spaiļu kapacitāte (ciets vads): 1-35 mm²
• Spaiļu kapacitāte (elastīgs vads): 1-25 mm²
• Standarta atbilstība: IEC/EN 60947-3
• Indikācija: IESLĒGTS/IZSLĒGTS pozīcija
• Nominālā īssavienojuma ieslēgšanas spēja (Icm): 3 kA
• Krāsa: Pelēks/Balts

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, uzstādīšanas laikā ievērojiet pareizos griezes momenta iestatījumus un izmantojiet atbilstošus kabeļu izmērus norādītajā spaiļu kapacitātē. Vienmēr pārbaudiet saderību ar esošo DIN sliežu sistēmu.
