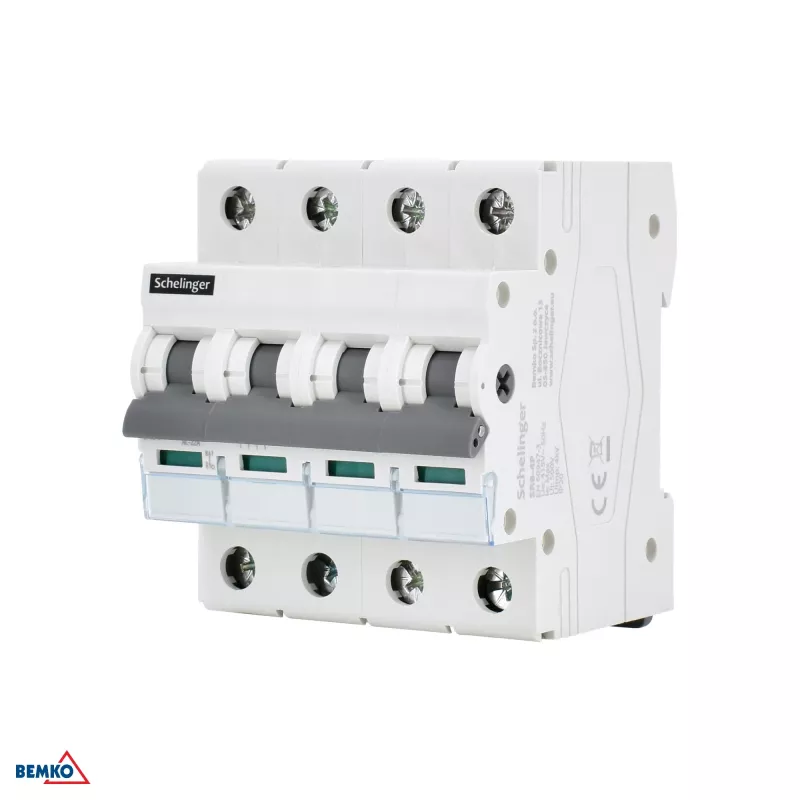

SCHELINGER A11-SR8-4P-100 4-Pole 100A Isolating Switch Disconnector

SCHELINGER A11-SR8-4P-100 ir augstas kvalitātes 4 polu atdalītājslēdzis ar nominālo strāvu 100 A, kas paredzēts uzticamai galvenajai pārslēgšanai un atslēgšanai elektrosadales sistēmās. Atbilstošs IEC/EN 60947-3, šī robustā ierīce nodrošina drošu ķēžu atslēgšanu apkopes vai avārijas izslēgšanas laikā. Tās kompaktais 4 moduļu dizains iekļaujas standarta DIN sliedes (TH35) korpusos, padarot to ideāli piemērotu rūpnieciskiem, komerciāliem un dzīvojamiem lietojumiem.

Priekšrocības

Šis atdalītājslēdzis piedāvā izcilu izturību ar mehānisko kalpošanas laiku 20 000 ciklu un elektrisko kalpošanas laiku 10 000 ciklu. IP40 priekšējā aizsardzība un IP20 spaiļu aizsardzība nodrošina drošību pret putekļiem un nejaušu pieskārienu. Ar nominālo impulsa izturības spriegumu 6 kV un īssavienojuma izturības spēju 10 kA (1 s) tas nodrošina uzticamu darbību bojājumu apstākļos. Plašais darba temperatūras diapazons (-25°C līdz +50°C) nodrošina funkcionalitāti dažādās vidēs.

Piemērots

• Galvenais slēdzis/atdalītājs sadales skapjos
• Rūpnieciskie vadības paneļi
• Komerciālo ēku elektrosistēmas
• Atjaunojamās enerģijas iekārtas (piem., saules PV)
• Apkopes atslēgšana iekārtām

Galvenās specifikācijas

• Polu skaits: 4P
• Nominālā strāva (In): 100 A
• Nominālais darba spriegums (Ue): 400 V AC
• Nominālais izolācijas spriegums (Ui): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Īssavienojuma izturības strāva (Icw): 10 kA (1 s)
• Standarta atbilstība: IEC/EN 60947-3
• Montāžas veids: DIN sliede (TH35)
• Moduļu platums: 4 moduļi
• Spaiļu kapacitāte: 1,5 - 50 mm²
• Elektriskais kalpošanas laiks: 10 000 ciklu
• Mehāniskais kalpošanas laiks: 20 000 ciklu
• Aizsardzības pakāpe (priekšpuse): IP40
• Aizsardzības pakāpe (spailes): IP20
• Darba temperatūras diapazons: -25°C līdz +50°C
• Frekvence: 50/60 Hz

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, ievērojiet pareizos griezes momenta iestatījumus spaiļu savienošanas laikā (skatīt ražotāja norādījumus). Šis slēdzis ir piemērots lietošanai kā galvenais atdalītājs saskaņā ar vietējiem elektriskajiem noteikumiem. Vienmēr pārbaudiet saderību ar augšpusē esošajām aizsargierīcēm.
