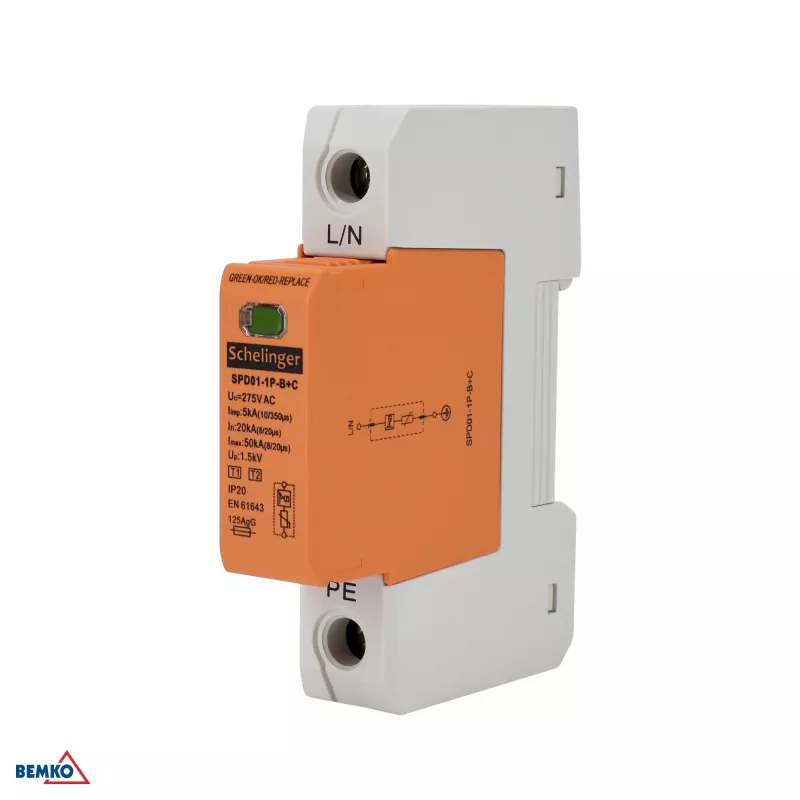

SCHELINGER A51-SPD01-1P-B+C 1.+2. tipa pārsprieguma aizsardzības ierīce 1-polu 5kA (10/350) B+C klase

Pirmā un otrā tipa pārsprieguma aizsardzības ierīce, kas paredzēta primārajai un sekundārajai aizsardzībai zemsprieguma elektroapgādes sistēmās. Tās 5 kA impulsa strāvas apstrāde (10/350 µs viļņu forma) droši novada tiešus zibens daļējus strāvas, savukārt 1-polu modulārais dizains atbilst standarta 35 mm DIN sliedēm ātrai uzstādīšanai.

Priekšrocības

Apvieno I un II klases aizsardzību vienā 18 mm platā modulī, samazinot paneļa vietu un vadu savienojumu sarežģītību. Vizuālais statusa karodziņš nodrošina tūlītēju aizsardzības gatavības indikāciju, un <25 ns reakcijas laiks nodrošina, ka jutīgas lejteces iekārtas ir aizsargātas pret ātriem pārejošiem pārspriegumiem. Ar 50 kA īssavienojuma izturību un līdz 125A gG rezerves drošinātāju saderību, tā droši integrējas prasīgās elektroinstalācijās.

Piemērota

• Galvenajiem sadales paneļiem un apakšsadales paneļiem dzīvojamās, komerciālās un rūpnieciskās ēkās
• Elektroinstalāciju aizsardzībai uz robežas starp zibensaizsardzības zonām LPZ 0–1 un LPZ 1–2
• Lietojumiem, kuros nepieciešama atbilstība IEC/EN 61643-11 pārsprieguma aizsardzības ierīcēm
• Sistēmām ar 230V AC nominālo spriegumu un 275V AC maksimālo nepārtrauktas darbības spriegumu

Galvenās specifikācijas

• SPD tips: Type 1 + Type 2 (T1+T2), Class I + Class II (B+C)
• Polu skaits: 1 (1P)
• Impulsa strāva (Iimp): 5 kA (10/350 µs)
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maksimālā izlādes strāva (Imax): 40 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (Up): ≤ 1.5 kV
• Reakcijas laiks: < 25 ns
• Īssavienojuma izturība (Icc): 50 kA
• Montāža: DIN sliede 35mm, moduļa platums 1 modulis (18mm)
• Statusa indikācija: vizuāls karodziņš (zaļš/sarkans)
• Darba temperatūras diapazons: -40°C līdz +80°C
• Aizsardzības pakāpe: IP20
• Atbilstība standartiem: IEC/EN 61643-11
• Maks. rezerves drošinātājs: 125A gG

Ieteikumi

Optimālai aizsardzībai uzstādiet šo SPD pie elektroapgādes ieejas vai galvenā sadales paneļa, saglabājot savienojuma vadus pēc iespējas īsākus. Savienojiet ar piemērotu augšpusē esošu pārstrāvas aizsardzības ierīci (maks. 125A gG) un regulāri pārbaudiet vizuālo karodziņu, lai apstiprinātu darbības statusu.
