SCHELINGER Pārsprieguma aizsargs 4P 5kA (10/350) Klase T1+T2 (B+C)

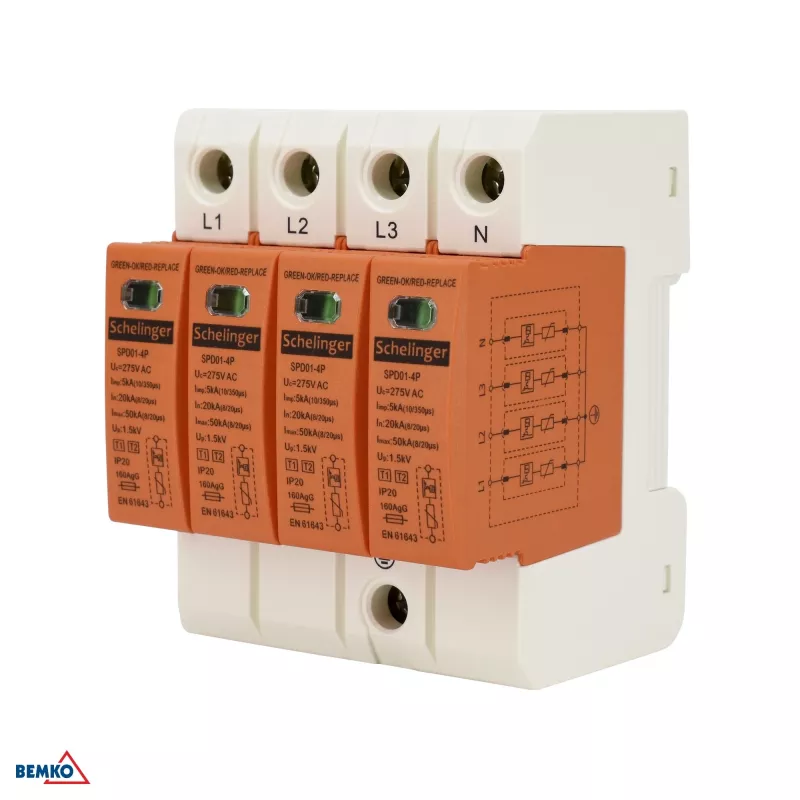

SCHELINGER A51-SPD01-4P-B+C ir augstas veiktspējas pārsprieguma aizsardzības ierīce (SPD), kas paredzēta elektroinstalāciju aizsardzībai pret tiešiem un netiešiem zibens spērieniem. Apvienojot 1. un 2. tipa aizsardzību vienā kompaktā ierīcē, tā nodrošina uzticamu pārsprieguma aizsardzību galvenajiem sadales skapjiem ēkās ar ārējo zibensaizsardzības sistēmu.

Priekšrocības

Šis SPD nodrošina divu klašu aizsardzību (T1+T2) 4 polu konfigurācijā, ietaupot vietu un uzstādīšanas izmaksas. Ar impulsa strāvu 5 kA (10/350 µs) uz polu un maksimālo izlādes strāvu 40 kA (8/20 µs) tas garantē robustu aizsardzību gan pret augstas enerģijas pārspriegumiem, gan biežiem pārejošiem pārspriegumiem. Vizuālais statusa indikators (zaļš/sarkans) ļauj ātri pārbaudīt darbības stāvokli.

Piemērots

• Galvenajiem sadales skapjiem dzīvojamās, komerciālās un rūpnieciskās ēkās
• Instalācijām ar ārējo zibensaizsardzības sistēmu (LPS)
• Trīsfāzu TN-S, TN-C, TN-C-S un TT sistēmām
• Jutīgu elektronisko iekārtu aizsardzībai pret pārsprieguma bojājumiem

Galvenie parametri

• SPD tips: 1. tips + 2. tips (T1+T2) saskaņā ar PN-EN 61643-11
• Polu skaits: 4P (3L+N+PE)
• Impulsa strāva (Iimp) (10/350 µs): 5 kA uz polu
• Nominālā izlādes strāva (In) (8/20 µs): 20 kA uz polu
• Maksimālā izlādes strāva (Imax) (8/20 µs): 40 kA uz polu
• Maksimālais nepārtrauktais darba spriegums (Uc): 275 V AC
• Sprieguma aizsardzības līmenis (Up): < 1,5 kV
• Nominālais spriegums (Un): 230/400 V AC
• Tehnoloģija: Varistors (MOV)
• Uzstādīšana: DIN sliede (TH35)
• Moduļu skaits: 4 TE
• Īssavienojuma izturība (Isccr): 50 kA
• Maksimālais rezerves drošinātājs: 125 A gL/gG

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, uzstādiet šo SPD galvenajā sadales skapī pēc iespējas tuvāk ieejas punktam. Nodrošiniet pareizu koordināciju ar lejupējiem 2. vai 3. tipa SPD. Vienmēr ievērojiet vietējos elektriskos noteikumus un ražotāja norādījumus.
