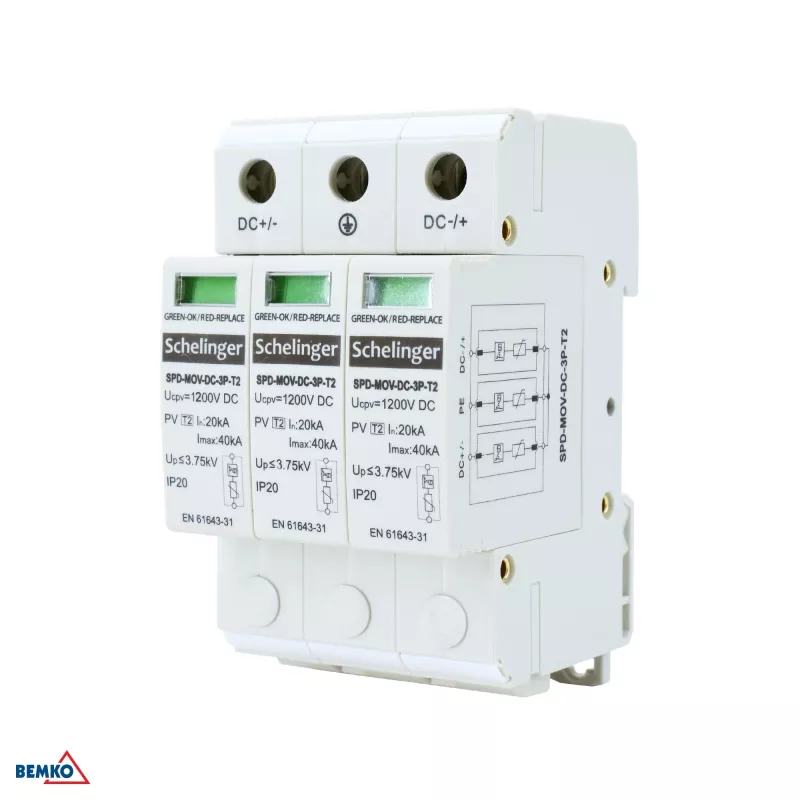

SCHELINGER 3P DC 1200V Type 2 Surge Protection Device (SPD) for PV Systems

SCHELINGER A53-SPD-MOV-DC-3P-T2 ir augstas kvalitātes 3 polu līdzstrāvas pārsprieguma aizsardzības ierīce, kas paredzēta fotoelementu sistēmām. Tā nodrošina uzticamu aizsardzību pret pārejošiem pārspriegumiem, garantējot jūsu saules iekārtas drošību un ilgmūžību.

Priekšrocības

Šis 2. tipa SPD nodrošina robustu aizsardzību ar maksimālo izlādes strāvu 40 kA un sprieguma aizsardzības līmeni ≤4,0 kV. Tā kompaktais DIN sliedes montāžas dizains un vizuālā statusa indikācija atvieglo uzstādīšanu un uzraudzību. Ierīce nodrošina gan kopējā, gan diferenciālā režīma aizsardzību, aizsargājot visus vadītājus.

Piemērots

• Līdzstrāvas fotoelementu sistēmām līdz 1200 V
• Galvenajiem un apakšsadales paneļiem saules iekārtās
• Komerciāliem un dzīvojamiem PV blokiem

Galvenās specifikācijas

• Produkta veids: Pārsprieguma aizsardzības ierīce (SPD)
• Pielietojums: Līdzstrāvas fotoelementu (PV) sistēmas
• Aizsardzības klase: 2. tips (T2)
• Polu skaits: 3 poli (3P)
• Maksimālais nepārtrauktais darba spriegums (Uc): 1200 V DC
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maksimālā izlādes strāva (Imax): 40 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (Up): ≤ 4,0 kV
• Reakcijas laiks: < 25 ns
• Īsslēguma strāvas novērtējums (Iscp): 10 kA
• Montāžas veids: 35 mm DIN sliede
• Darba temperatūras diapazons: -40°C līdz +80°C
• Aizsardzības pakāpe: IP20
• Statusa indikācija: Vizuāla (Zaļš: OK, Sarkans: Kļūme)
• Aizsardzības režīms: Kopējais režīms (L+/PE, L-/PE) un diferenciālais režīms (L+/L-)
• Standartu atbilstība: IEC 61643-11, EN 61643-11
• Korpusa materiāls: Liesmu slāpējošs termoplasts
• Terminālu kapacitāte: 4-35 mm² (elastīga/cieta stieple)
• Iebūvēts atslēdzējs: Termiskais atslēdzējs

Ieteikumi

Lai nodrošinātu optimālu jūsu PV sistēmas aizsardzību, uzstādiet šo SPD pie invertora līdzstrāvas ieejas un kombinētājā kastē. Nodrošiniet pareizu zemējumu un ievērojiet vietējos elektriskos kodeksus.
