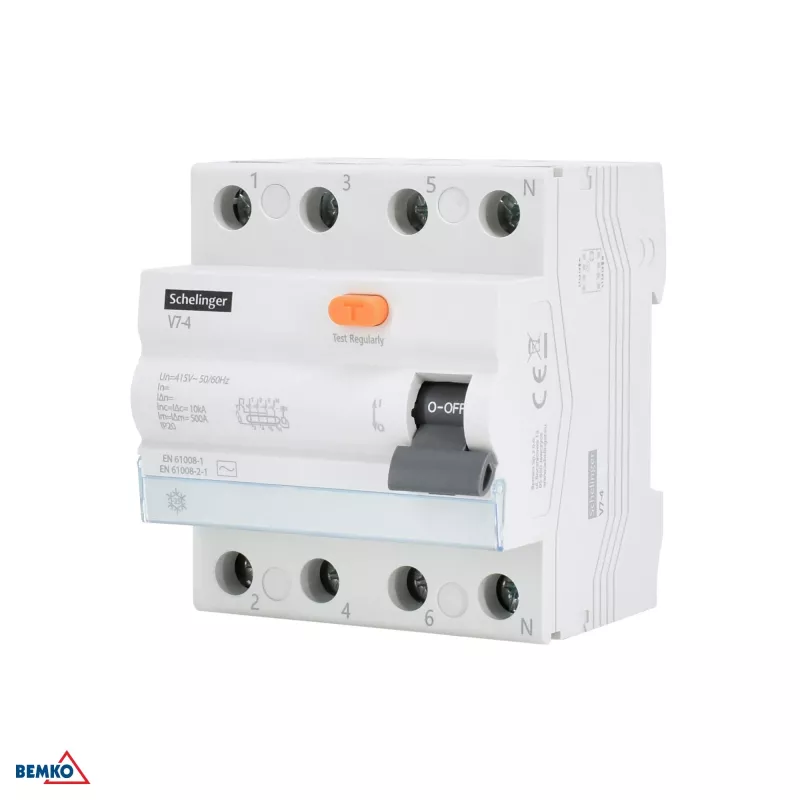

SCHELINGER Noplūdes strāvas aizsardzības slēdzis AC 4P 25A 30mA

SCHELINGER A03-V7-4-25-030 ir augstas kvalitātes noplūdes strāvas aizsardzības slēdzis (RCD), kas paredzēts uzticamai aizsardzībai pret elektriskajiem triecieniem un ugunsbīstamību, ko izraisa zemējuma defekti. Šis četru polu RCD ir nominēts ar 25A un 30mA jutību, padarot to piemērotu plašam dzīvojamo un komerciālo lietojumu klāstam. Atbilst IEC/EN 61008-1 standartiem, nodrošinot drošību un veiktspēju.

Priekšrocības

Šis RCD piedāvā momentānu atslēgšanu uzlabotai drošībai, kompaktu 4 moduļu dizainu vienkāršai uzstādīšanai uz standarta DIN sliedes un testa pogu regulārām funkcionalitātes pārbaudēm. Tā robustā konstrukcija nodrošina ilgstošu izturību ar 10 000 mehāniskiem un 2 000 elektriskiem cikliem.

Piemērots

• Dzīvojamo māju elektriskajiem paneļiem
• Komerciālo ēku sadales paneļiem
• Rūpnieciskajiem vadības skapjiem
• Ķēžu aizsardzībai ar sinusoidālām maiņstrāvas noplūdes strāvām

Galvenās specifikācijas

• Tips: AC RCD (reaģē uz sinusoidālām maiņstrāvas noplūdes strāvām)
• Polu skaits: 4P (četri poli)
• Nominālā strāva (In): 25 A
• Nominālā noplūdes strāva (IΔn): 30 mA
• Nominālais spriegums: 230/400 V AC
• Nominālā frekvence: 50/60 Hz
• Nominālā īsslēguma izturība (Inc): 6 kA
• Montāža: DIN sliede (35mm)
• Moduļa platums: 4 moduļi (72mm)
• Aizsardzības pakāpe: IP20 (spailes), IP40 (korpus)
• Darba temperatūra: -25°C līdz +40°C
• Standarti: IEC/EN 61008-1
• Atslēgšanas raksturlīkne: momentāna
• Mehāniskā izturība: 10 000 ciklu
• Elektriskā izturība: 2 000 ciklu
• Spaiļu kapacitāte (cietais vads): 1-35 mm²
• Spaiļu kapacitāte (elastīgais vads): 1-25 mm²
• Testa poga: Jā

Ieteikumi

Lai nodrošinātu optimālu drošību, pārliecinieties, ka RCD uzstāda kvalificēts elektriķis un katru mēnesi pārbaudiet, izmantojot testa pogu. Šī ierīce ir paredzēta fiksētai uzstādīšanai sadales paneļos, un to nedrīkst izmantot kā pārnēsājamu ierīci.
