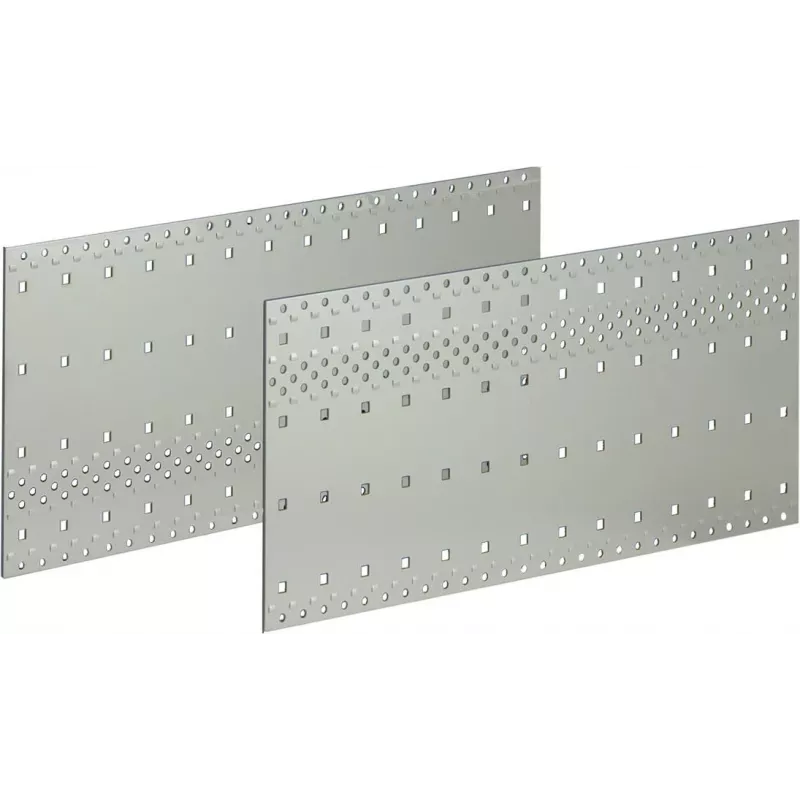

SCHROFF Type F sānu panelis, 4U, 175 mm dziļums, alumīnijs 34560285

Modulārajās apakšrāmju sistēmās atvērtas sānu virsmas pakļauj jutīgu elektroniku putekļiem, nejaušai saskarei un elektromagnētiskiem traucējumiem. Šis SCHROFF Type F sānu panelis aizver 4U, 175 mm dziļu EuropacPRO apakšrāmi ar masīvu, anodētu alumīnija plāksni, atjaunojot mehānisko integritāti un tīru, profesionālu izskatu.

Kam tas paredzēts

Sistēmu integratoriem un korpusu būvētājiem, kas montē 19 collu apakšrāmjus rūpnieciskajai vadībai, testēšanai un mērījumiem vai telekomunikācijām. Ja jums ir nepieciešams noslēgt 4U apakšrāmi ar 175 mm dziļumu un dodat priekšroku pieskrūvējamam, neventilējamam sānu panelim, šī detaļa tieši iekļaujas nVent SCHROFF EuropacPRO ekosistēmā.

Galvenās iezīmes

• Masīva alumīnija konstrukcija, 2,5 mm bieza, ar dabīgu anodētu apdari pret koroziju un elektrovadītspēju.
• Iepriekš izurbti montāžas caurumi atbilst EuropacPRO apakšrāmja sānu profilam; pieskrūvējams bez modifikācijām.
• 4U augstums (4HE) un 175 mm dziļums, atbilst IEC 60297-3-101 mehāniskajiem standartiem.
• Neventilējams dizains lietojumiem, kur gaisa plūsma tiek pārvaldīta citur vai putekļu iekļūšana ir jāsamazina.
• Pārdod atsevišķi; pasūtiet divus paneļus, lai pilnībā noslēgtu vienu apakšrāmi.

Specifikācijas

• Zīmols: SCHROFF
• Modelis: 34560285
• MPN: 34560285
• EAN: 4036088073434
• Produkta veids: Sānu panelis
• Sērija: Type F
• Statīva vienības augstums: 4U (4HE)
• Saderīga apakšrāmja dziļums: 175 mm
• Materiāls: Alumīnijs
• Apdare: Anodēts
• Krāsa: Dabīgais alumīnijs
• Paneļa biezums: 2,5 mm
• Montāžas veids: Pieskrūvējams
• Ventilācija: Masīvs (neventilējams)
• Daudzums iepakojumā: 1
• RoHS atbilstība: Jā
• Standarta atbilstība: IEC 60297-3-101

Padomi

Lai nodrošinātu optimālu piegulšanu, pārbaudiet, vai jūsu apakšrāmja sānu profils atbilst EuropacPRO sērijai. Izmantojiet visus iepriekš izurbtos caurumus, lai nodrošinātu vienmērīgu slodzes sadalījumu un izvairītos no deformācijas. Ja jūsu sistēmai nepieciešama gaisa plūsma, apsveriet ventilējamu sānu paneļa variantu vai attiecīgi pielāgojiet ventilatora izvietojumu.
