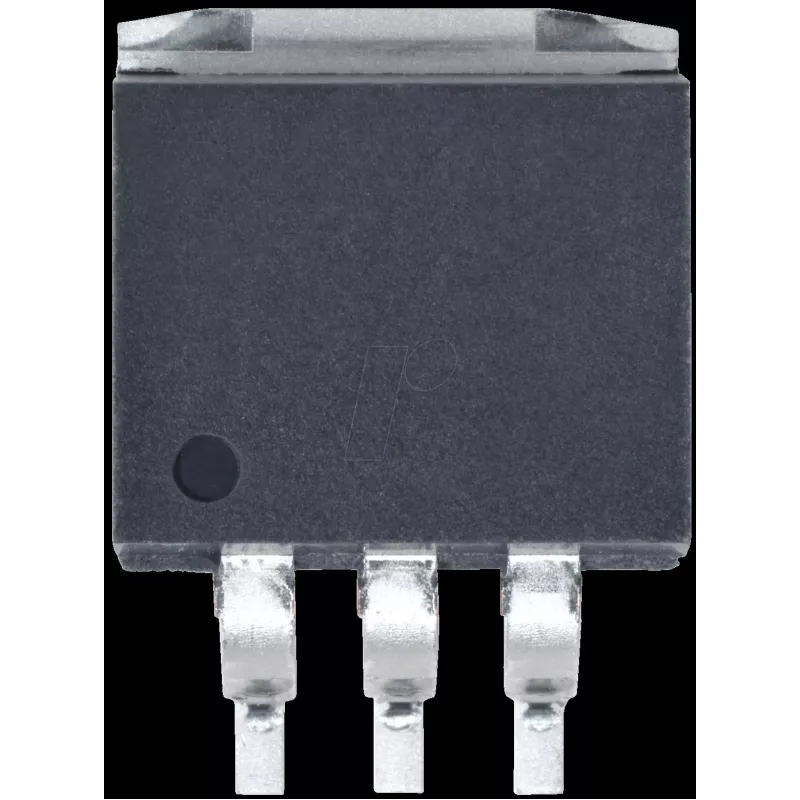

Step-down regulators Texas Instruments LM2678 S-5.0, fiksēta 5 V izeja, ieeja 8–40 V, TO-263 korpuss

Texas Instruments LM2678 S-5.0 ir pazeminošs komutācijas regulators, kas nodrošina fiksētu 5 V izeju no ieejas spriegumiem diapazonā no 8 V līdz 40 V. Piedāvāts jaudas TO-263 (D2PAK) korpusā, šis pazeminošais regulators ir izstrādāts, lai nodrošinātu regulētu 5 V barošanu dažādām elektroniskām shēmām un sistēmām, kur nepieciešams kompakts, augstas efektivitātes pārveidotājs. Ierīce integrē vadības un komutācijas elementus, kas nepieciešami sinhronai viena slēdža pazeminošajai topoloģijai, un ir piemērota konstrukcijām, kur nepieciešami stabili 5 V barošanas avoti no augstāka sprieguma avotiem.

Priekšrocības

LM2678 S-5.0 piedāvā plašu ieejas sprieguma diapazonu un fiksētu, precīzu 5 V izeju, samazinot ārējo komponentu sarežģītību izplatītākajiem 5 V risinājumiem. Tā TO-263 korpuss nodrošina siltuma veiktspēju un plates montāžas ērtumu virsmas montāžai. Komutācijas regulatora topoloģija ļauj sasniegt augstāku efektivitāti salīdzinājumā ar lineārajiem regulatoriem, pazeminot spriegumu no paaugstinātiem ieejas spriegumiem, kas palīdz samazināt jaudas izkliedi un termisko slodzi kompaktos dizainos.

Piemērots

• Rūpnieciskām barošanas blokiem un vadības moduļiem, kur nepieciešams stabils 5 V barošanas avots
• Iegultajām sistēmām un mikrokontrolleru barošanas domēniem, kas darbināmi no 12 V vai 24 V avotiem
• Automobiļu un transportlīdzekļu elektronikai, kur nepieciešama plaša ieejas sprieguma pielaide
• Kompaktiem elektroniskiem moduļiem un PCB montējamiem jaudas pārveidotājiem

Galvenās specifikācijas

• Izejas spriegums: fiksēts 5 V
• Ieejas sprieguma diapazons: 8 V līdz 40 V
• Korpusa tips: TO-263 (D2PAK) virsmas montāžas jaudas korpuss
• Topoloģija: pazeminošais (buck) komutācijas regulators
• Paredzētais lietojums: regulēta līdzstrāvas barošana elektroniskajām shēmām

Kā lietot

Integrējiet LM2678 S-5.0 PCB izkārtojumā, ievērojot ieteiktās vadlīnijas ieejas atsaistei, komutācijas mezgla izkārtojumam un termiskajām caurejošajām atverēm, lai nodrošinātu stabilu darbību un siltuma izkliedi. Nodrošiniet atbilstošus ieejas un izejas kondensatorus, kā arī induktivitāti, kas izvēlēta atbilstoši regulatora komutācijas frekvencei un nepieciešamajai izejas strāvai. Ievērojiet ražotāja ieteikumus izkārtojumam komutācijas mezgla tuvumā, lai minimizētu EMI un nodrošinātu uzticamu regulēšanu pie 5 V izejas.

Ieteikumi

Labāku rezultātu sasniegšanai ievērojiet ierīces datu lapu komponenšu izvēlei (kondensatoriem, induktivitātei, diodei, ja nepieciešama), termiskajai vadībai un PCB izkārtojumam. Pārbaudiet regulatora termisko veiktspēju jūsu lietojumā un, ja nepieciešams, pievienojiet siltuma izkliedi vai palielinātu vara laukumu PCB. Apstipriniet, ka ieejas filtrēšana un pārreakcijas reakcija atbilst sistēmas prasībām, barojot jutīgu elektroniku.
