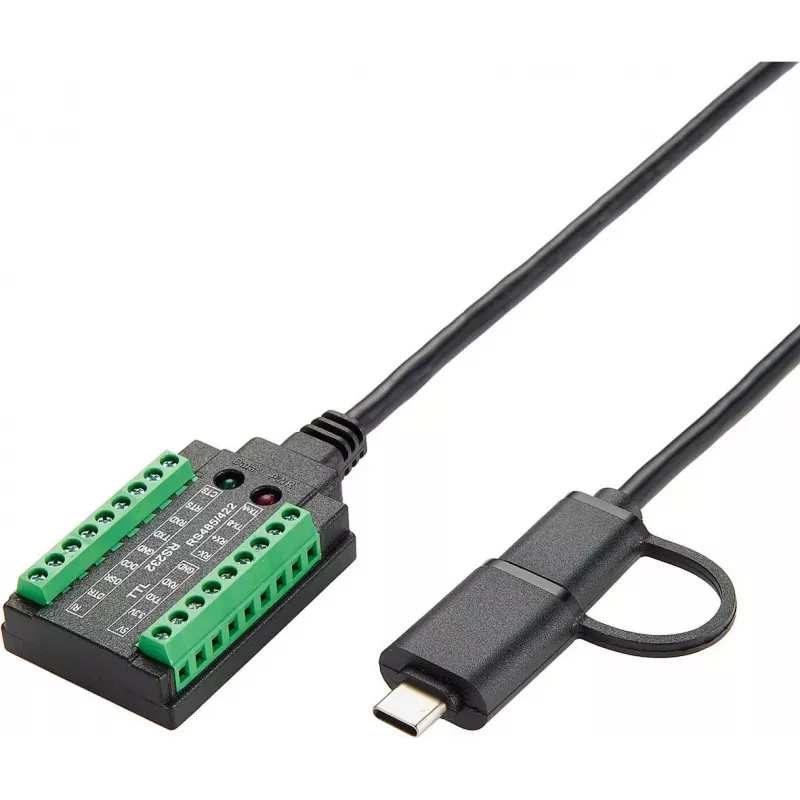

Seriālā adaptera kabelis Exsys EX-13003 USB uz 1S RS-232/422/485/TTL, FTDI mikroshēmojums, 1,0 m

Exsys EX-13003 ir 1,0 m garš USB–seriālais adaptera kabelis, kas pārveido modernu USB portu par vienu seriālo saskarni, kas atbalsta RS-232, RS-422, RS-485 un TTL signālu līmeņus. Aprīkots ar FTDI mikroshēmojumu, kabelis nodrošina stabilu USB–seriālo pārveidi un plašu draiveru saderību, lai savienotu mantotos seriālos aprīkojumu, rūpnieciskos kontrolierus un iegultās sistēmas ar mūsdienu datoriem un klēpjdatoriem.

Priekšrocības

Integrētais FTDI mikroshēmojums nodrošina uzticamu datu pārraidi, stabilu COM porta atpazīšanu un plašu OS draiveru atbalstu. Viens kompakts kabelis atbalsta vairākus seriālos standartus (RS-232, RS-422, RS-485 un TTL), samazinot nepieciešamību pēc dažādiem adapteriem. 1,0 m garums līdzsvaro sasniedzamību un galda kārtību, savukārt izturīgā kabeļa konstrukcija ir piemērota atkārtotiem savienojumiem konfigurācijas un diagnostikas darbplūsmās.

Piemērots

• Rūpniecisko kontrolieru, PLC un motoru piedziņu savienošanai ar moderniem datoriem konfigurēšanai
• Mantoto RS-232/RS-422/RS-485 seriālo ierīču savienošanai ar klēpjdatoriem datu pārsūtīšanai
• Iegulto sistēmu, mikrokontrolieru vai izstrādes plašu saskarnei, izmantojot TTL seriālo
• Lauka diagnostikai, programmaparatūras atjauninājumiem un seriālās konsoles piekļuvei tīkla un telekomunikāciju iekārtām

Galvenās specifikācijas

• Atbalstītie signālu līmeņi: RS-232, RS-422, RS-485, TTL
• Mikroshēmojums: FTDI USB–seriālais
• Kabeļa garums: 1,0 m
• Saskarne ar resursdatoru: USB (A tipa vai atbilstoši izstrādājuma savienotājam)
• Viens seriālais kanāls, kas atbalsta vairākus standartus, izmantojot vadu/konfigurāciju

Kā lietot

Instalējiet atbilstošo FTDI draiveri savai operētājsistēmai, ja tas vēl nav instalēts. Pievienojiet kabeļa USB galu pieejamam USB portam resursdatora datorā un pievienojiet seriālo galu mērķa ierīcei atbilstoši nepieciešamajam signāla līmenim un kontaktu izvietojumam (RS-232, RS-422, RS-485 vai TTL). Pārbaudiet piešķirto COM portu operētājsistēmā un konfigurējiet termināļa programmatūru vai lietojumprogrammu ar pareizo pārraides ātrumu, paritāti, datu bitiem un stop bitiem. RS-485 tīkliem nodrošiniet pareizu terminēšanu un nobīdi, ja to prasa instalācija.

Ieteikumi

Lai nodrošinātu uzticamu darbību, pirms pievienošanas pārbaudiet mērķa ierīces seriālos sprieguma līmeņus un kontaktu izvietojumu. Izmantojiet pareizo draivera versiju savai OS un ievērojiet ieteicamos kabeļa garuma ierobežojumus izvēlētajam seriālajam standartam. Strādājot ar RS-485 vairākpunktu tīkliem, pēc vajadzības izmantojiet terminējošos rezistorus un nobīdi, lai novērstu komunikācijas kļūdas.
