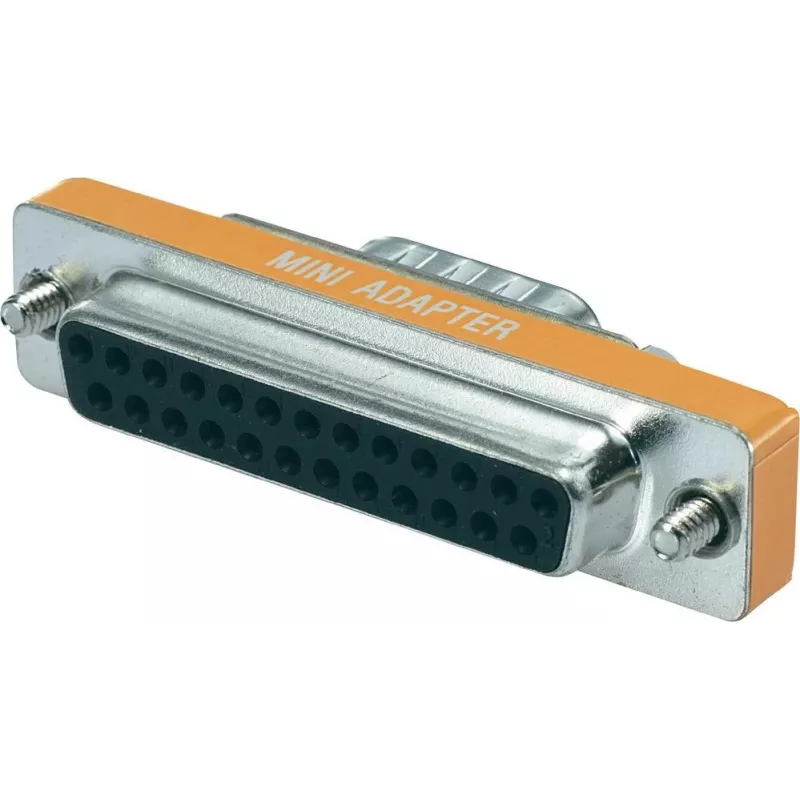

Seriālais adapteris DIGITUS 10070136, 1x D‑SUB 25‑kontaktu ligzda uz 1x D‑SUB 9‑kontaktu spraudnis

DIGITUS seriālais adapteris pārveido 25‑kontaktu D‑SUB ligzdas savienotāju par 9‑kontaktu D‑SUB spraudņa savienotāju, nodrošinot kompaktu aparatūras saskarni RS‑232 seriālajai komunikācijai. Tas ļauj tieši savienot ierīces, kas izmanto dažādus D‑SUB formātus, nodrošinot datu apmaiņu starp vecāka tipa datoriem, rūpnieciskiem kontrolleriem, instrumentiem un citām seriālajām perifērijas ierīcēm bez papildu kabeļu vai konfigurācijas nepieciešamības. Adapteris ir pasīvs pārveidotājs, kas saglabā standarta seriālo līniju signālu izvadus, un ir paredzēts tiešai fiziskai saskarnei vidēs, kur nepieciešama kontaktu izkārtojuma savietojamība.

Priekšrocības

Adapteris piedāvā vietu taupošu mehānisku risinājumu D‑SUB 25‑kontaktu un 9‑kontaktu ierīču savienošanai, novēršot nepieciešamību pārvilkt vai izgatavot pielāgotus kabeļus. Tā pasīvā konstrukcija neprasa strāvu vai programmatūru un uztur vienkāršu un paredzamu signālu ceļu RS‑232 līnijām. Mazais formas faktors padara to ērtu lietošanai laboratorijas galdos, iekārtu statīvos un mobilās iekārtās, kur nepieciešami pagaidu vai pastāvīgi savienojumi starp dažādiem seriālo pieslēgvietu tipiem.

Piemērots

• Vecāku RS‑232 iekārtu ar D‑SUB 25‑kontaktu pieslēgvietām savienošanai ar modernām vai kompaktām ierīcēm, kas izmanto D‑SUB 9‑kontaktu pieslēgvietas
• Rūpniecisko kontrolieru, PLC vai CNC sistēmu savienošanai ar termināļa ierīcēm vai datoriem konfigurācijai un datu pārsūtīšanai
• Mērierīču un laboratorijas iekārtu saskarnei ar dažāda izmēra D‑SUB seriālajām pieslēgvietām
• Pagaidu lauka savienojumiem, testēšanas stendiem un apkalpošanas soliem, kur nepieciešama ātra pieslēgvietas konvertēšana

Galvenās specifikācijas

• A savienotājs: 25‑kontaktu D‑SUB ligzda
• B savienotājs: 9‑kontaktu D‑SUB spraudnis
• Saskarnes standarts: RS‑232 (seriālo signālu līmeņi)
• Uzbūve: pasīvs adapteris, bez aktīvas elektronikas vai strāvas nepieciešamības
• Formas faktors: kompakts, viegls metāla/plastmasas korpuss (ražotāja tipiskā konstrukcija)

Kā lietot

Lai izmantotu adapteri, savietojiet 25‑kontaktu ligzdas korpusu ar atbilstošo iekārtas 25‑kontaktu spraudņa savienotāju un, ja nepieciešams, pievelciet stiprinājuma skrūves. Iespraudiet 9‑kontaktu spraudņa galu attiecīgajā 9‑kontaktu ligzdas pieslēgvietā uz otras ierīces. Adaptera līmenī nav nepieciešama konfigurācija vai draiveri; pārliecinieties, ka abas ierīces izmanto atbilstošus seriālos iestatījumus (bodu pārraides ātrumu, paritāti, datu bitus, stop bitus un plūsmas kontroli) un ka kontaktu izvadu kartējums ir savietojams ar paredzētajiem signāliem. Pārbaudiet savienojumu stingrību un, ja rodas komunikācijas problēmas, pārbaudiet kabeļa ekranējumu vai zemējumu.

Ieteikumi

Pirms adaptera lietošanas apstipriniet abu ierīču RS‑232 kontaktu izvadu savietojamību. Vidēs ar elektriskiem traucējumiem vai gariem kabeļu posmiem izmantojiet atbilstoši ekranētus kabeļus un zemējuma praksi. Neparedziet signālu līmeņu pārveidošanu ārpus RS‑232; ja nepieciešama sprieguma līmeņu maiņa, null‑modema krustojums vai aktīva signālu kondicionēšana, izmantojiet atbilstošu pārveidotāju vai adapteri, kas paredzēts šīm funkcijām.
