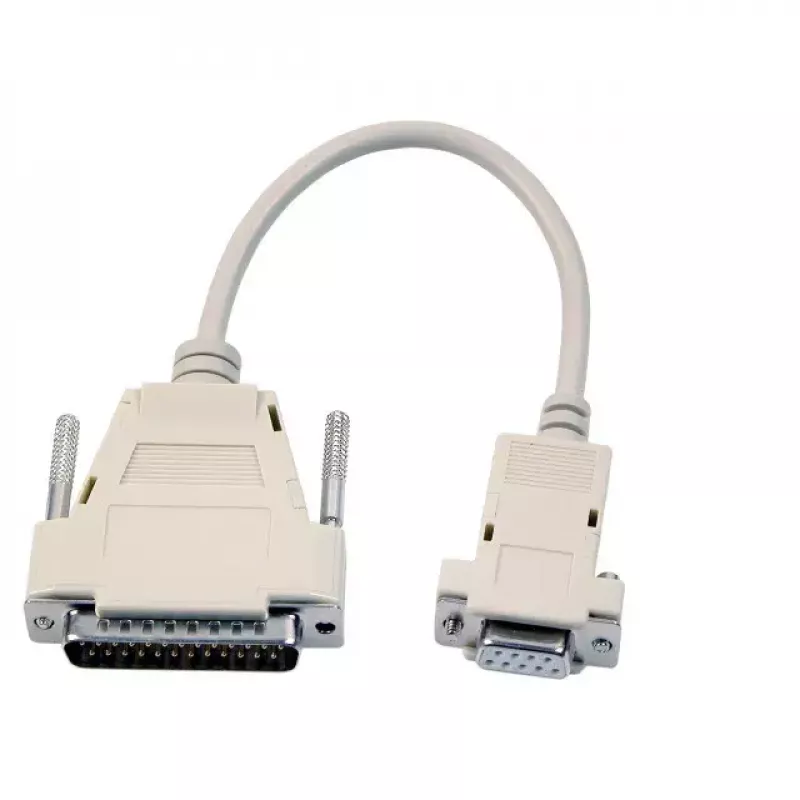

Seriālais kabelis EFB Elektronik EK125.2 Bēšs 2m DB25 DE-9

EFB Elektronik EK125.2 ir 2 metrus garš ekranēts seriālais kabelis ar DB25 savienotāju vienā galā un DE-9 savienotāju otrā galā. Kabelis ir bēšā krāsā un paredzēts uzticamai datu pārraidei starp ierīcēm, kas izmanto RS-232 vai līdzīgas seriālās saskarnes. Kabelim ir rūpnīcā noteikts kontaktu izvietojums biežāk sastopamajām seriālajām konfigurācijām, un tas ietver ekranējumu elektromagnētisko traucējumu samazināšanai.

Priekšrocības

Kabelis nodrošina standarta DB25–DE-9 vadu izvietojumu ar fiksētu kontaktu pret kontaktu piešķiri un rūpnīcā pabeigtu terminēšanu, 2 m garumu, kas piemērots tipiskiem galda vai iekārtu statņu savienojumiem, un ekranētu dizainu, kas uzlabo signāla integritāti. Tā EFB Elektronik uzbūve un bēšā apdare nodrošina neitrālu izskatu, kas ir saderīgs ar daudzām instalācijām.

Piemērots

• RS-232 ierīču ar DB25 un DE-9 pieslēgvietām savienošanai
• Seriālajai komunikācijai starp datoriem, modemiem, maršrutētājiem un rūpnieciskajām iekārtām
• Galda vai iekārtu statņu savienojumiem, kur ir piemērots 2 m kabelis

Galvenās specifikācijas

• Zīmols: EFB Elektronik
• Modelis / MPN: EK125.2
• EAN: 4049759052461
• Garums: 2 m
• Savienotāji: DB25 (sieviešu) uz DE-9 (sieviešu) — rūpnīcā noteikts kontaktu izvietojums: 1-8, 2-3, 3-2, 4-20, 5-7, 6-6, 7-4, 8-5, 9-22, S-S
• Ekranējums: jā (ekranēts kabelis)
• Krāsa: bēša

Kā lietot

Pievienojiet DB25 galu ierīcei ar DB25 seriālo pieslēgvietu un DE-9 galu ierīcei ar DE-9 seriālo pieslēgvietu. Pārliecinieties, ka abas ierīces ir izslēgtas, veicot savienojumu, ja to iesaka ierīču ražotāji. Pēc pievienošanas ieslēdziet ierīces un konfigurējiet seriālās komunikācijas parametrus (pārraides ātrums, paritāte, datu biti, stop biti), lai tie sakristu abos galos. Pārbaudiet komunikāciju, izmantojot atbilstošu termināļa vai diagnostikas rīku.

Ieteikumi

Izmantojiet šo kabeli standarta punkts-punkts seriālajiem savienojumiem. Izvairieties no asiem līkumiem un pārmērīgas vilkšanas uz kabeļa; turiet to tālāk no stipriem elektriskā trokšņa avotiem, kur iespējams. Pārbaudiet ierīču rokasgrāmatas, lai noskaidrotu nepieciešamos kontaktu izvietojumus — šis kabelis izmanto specifikācijās norādīto rūpnīcas kontaktu izvietojumu.
