Seriālais RS-485 pārveidotāja plates modulis Exsys EX-13102 USB uz 1S ar FTDI mikroshēmojumu

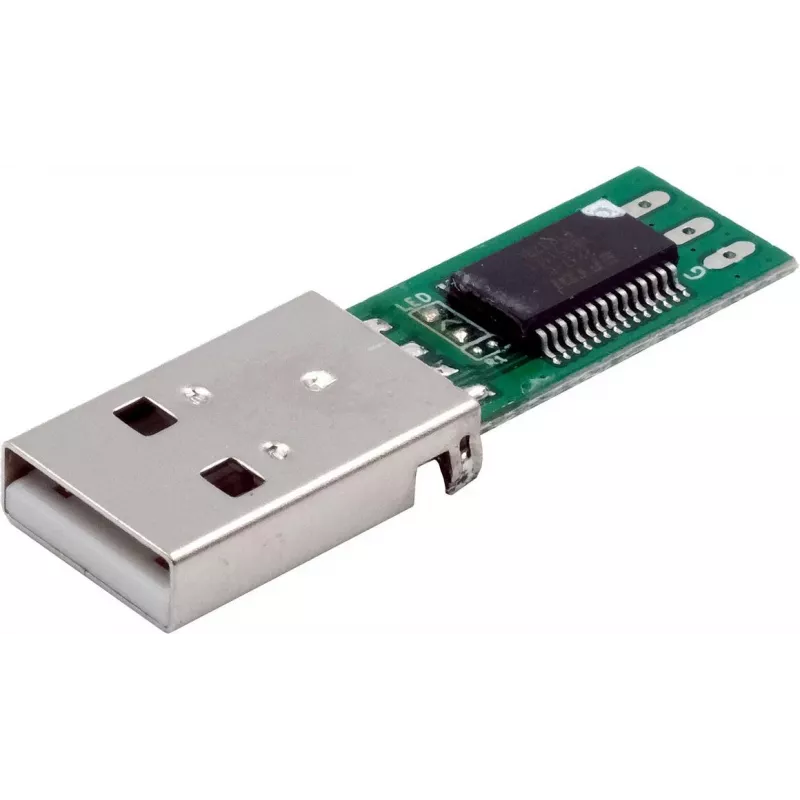

Exsys EX-13102 ir kompakts USB uz 1S seriālais RS-485 pārveidotāja plates modulis, kas veidots ap FTDI mikroshēmojumu. Tas nodrošina USB saskarni viena RS-485 diferenciālā datu kanāla pieslēgšanai datoram vai iegultajam resursdatoram. Plate ir paredzēta integrēšanai prototipos, vadības iekārtās un diagnostikas stendos, kur nepieciešams viens RS-485 savienojums, un piedāvā uzticamu USB seriālo komunikāciju ar standarta draiveriem, ko atbalsta galvenās operētājsistēmas.

Priekšrocības

Pārveidotāja plate izmanto FTDI mikroshēmojumu, kas nodrošina plašu draiveru atbalstu un stabilu datu pārraidi. Tās kompaktais, atvērtās plates formāts vienkāršo integrēšanu korpusos vai testa iekārtās. Ar vienu RS-485 kanālu plate samazina sarežģītību tiešajiem vai vienkāršiem daudzpunktu tīkliem un ir piemērota zemam līdz vidējam ātrumam rūpnieciskajā seriālajā komunikācijā. USB saskarne nodrošina gan barošanu, gan datus pa vienu savienojumu, samazinot kabeļu nepieciešamību.

Piemērots

• RS-485 sensoru un izpildmehānismu pieslēgšanai datoram konfigurēšanai vai uzraudzībai
• Programmēšanai un programmaparatūras atjaunināšanai ierīcēm ar RS-485 saskarnēm
• Diagnostikas testiem un datu reģistrēšanai laboratorijas vai darbnīcas vidē
• Integrēšanai prototipos, vadības skapjos vai pielāgotās iekārtās ar vienu RS-485 līniju

Galvenās specifikācijas

• Saskarne: USB (resursdators) uz vienkanāla RS-485 diferenciālo seriālo
• Mikroshēmojums: FTDI bāzēts USB uz seriālo kontrolieris
• Formas faktors: kompakta pārveidotāja plate, piemērota integrēšanai
• Barošana: darbināma no USB (pārveidotājam nav nepieciešams atsevišķs barošanas avots)
• Signāla līmeņi: standarta RS-485 diferenciālā signalizācija
• Atbalstītās OS: draiveri pieejami izplatītākajām darbvirsmu operētājsistēmām

Lietošanas instrukcija

Pievienojiet plati resursdatoram, izmantojot standarta USB kabeli; resursdators atpazīs FTDI USB seriālo ierīci un instalēs vai ielādēs atbilstošo draiveri. Pievienojiet RS-485 A un B diferenciālo pāri no plates uz mērķa ierīci vai kopni, ievērojot pareizu polaritāti un ieteicamo terminēšanas praksi RS-485 līnijām. Ja uz vienas kopnes ir vairākas ierīces, nodrošiniet unikālu adresāciju un pareizu kopnes topoloģiju. Izmantojiet standarta seriālo termināļu programmatūru vai pielāgotas lietotnes, lai atvērtu pārveidotāja izveidoto virtuālo COM portu un konfigurētu datu pārraides ātrumu, paritāti un stopbitus atbilstoši RS-485 ierīcei.

Ieteikumi

Uzticamai darbībai izmantojiet vītā pāra kabeli RS-485 vadiem, terminējiet līniju ar atbilstošu rezistoru katrā kopnes galā, ja nepieciešams, un ievērojiet kabeļu garumu un tīkla topoloģiju atbilstoši RS-485 specifikācijām. Integrējot korpusā, nodrošiniet stiepes samazināšanu USB un RS-485 savienojumiem un nodrošiniet ventilāciju, ja plate tiek izmantota slēgtās telpās. Pirms ieviešanas automatizētās sistēmās pārbaudiet draiveru instalāciju resursdatorā.
