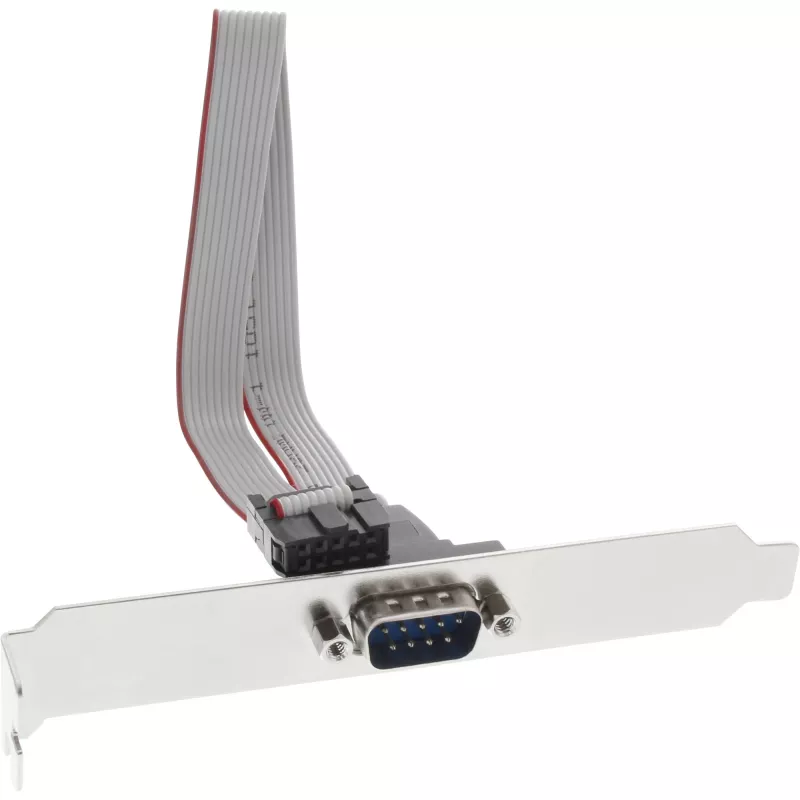

Sērijas pieslēgvietas kronšteins InLine 9 kontaktu vīrišķais uz 10 kontaktu iekšējo sievišķo 1:1 kabelis, 0,6 m, pelēks

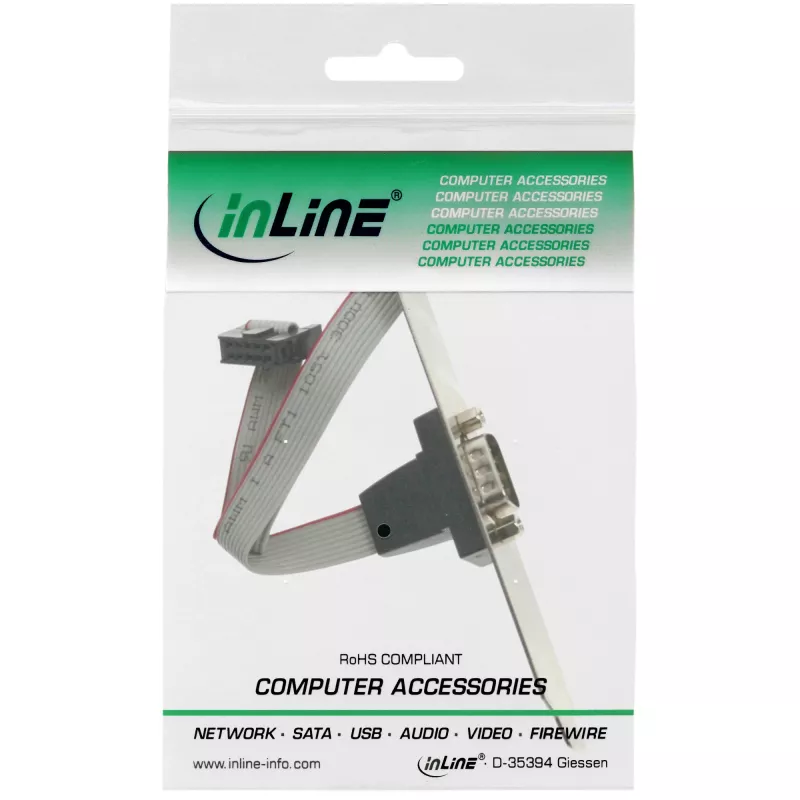

InLine sērijas pieslēgvietas kronšteins nodrošina 9 kontaktu vīrišķo D-sub ārējo savienotāju, kas ir savienots 1:1 ar 10 kontaktu iekšējo ligzdu, ļaujot izveidot ārēju RS-232 stila sērijas pieslēgvietu no iekšējās mātesplates savienotāja. Komplektā ietilpst 0,6 m garš pelēks kabelis, metāla pieslēgvietas kronšteins, kas paredzēts ievietošanai PCI/izplešanās slotā, un tam ir UL sertifikācija. Produkts tiek piegādāts kā atsevišķs iepakojums, un tā svars ir aptuveni 35 g.

Priekšrocības

Šis pieslēgvietas kronšteins piedāvā vienkāršu fizisku saskarni, lai iekšējo 10 kontaktu sērijas savienotāju padarītu pieejamu kā standarta ārēju 9 kontaktu Sub-D pieslēgvietu. 1:1 vadu savienojums saglabā standarta kontaktu piešķiri parastajām sērijas perifērijas ierīcēm un mantotajam aprīkojumam. 0,6 m kabeļa garums nodrošina elastību izvietošanā tipiskos datora korpusos, savukārt plānais kronšteina dizains ļauj to tieši uzstādīt PCI/izplešanās slotā bez papildu adapteriem.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet kronšteinu brīvā PCI vai izplešanās slotā datora korpusā un nostipriniet to ar esošo slota skrūvi. Korpusa iekšpusē pievienojiet 10 kontaktu iekšējo ligzdu atbilstošajam mātesplates sērijas savienotājam, pārliecinoties par pareizu savienotāja orientāciju. Izvietojiet 0,6 m kabeli tā, lai izvairītos no saskares ar ventilatoriem vai asām malām. Pēc pievienošanas ieslēdziet sistēmu un pārbaudiet, vai operētājsistēmā vai BIOS ir konfigurēti nepieciešamie sērijas pieslēgvietas iestatījumi vai draiveri.

Ieteikumi

Pirms pievienošanas pārliecinieties, ka mātesplates savienotāja kontaktu izkārtojums atbilst standarta sērijas kontaktu piešķirei. Nepielietojiet spēku, pievienojot iekšējo savienotāju; uzmanīgi izlīdziniet kontaktus, lai novērstu to saliekšanos. Darbības drošībai turiet kabeli tālāk no spēcīgiem EMI avotiem un pareizi nostipriniet kronšteinu izplešanās slotā.
